Vs refroidi par air. Machines de soudage laser refroidies à l'eau : une comparaison détaillée pour différentes applications

Lors du choix d'une machine de soudage laser, de nombreux fabricants sont confrontés à une question commune : devriez-vous choisir une machine de soudage laser refroidie par air ou par eau ?

Certains acheteurs supposent que les machines refroidies par eau sont toujours plus puissantes ou fournissent de meilleurs résultats de soudage, tandis que d'autres préfèrent les modèles refroidis par air car ils sont compacts et plus faciles à déplacer. En pratique, aucune des deux méthodes de refroidissement n’est automatiquement meilleure. Le bon choix dépend du matériau de la pièce à usiner, de son épaisseur, de la charge de travail de soudage, de l'environnement d'exploitation, du cycle de production et de la configuration de l'équipement.

Ce guide compare les machines de soudage laser refroidies par air et par eau pour aider les fabricants à sélectionner l'équipement qui correspond à leurs besoins réels de production.

1. Quelle est la différence entre les machines de soudage laser refroidies par air et refroidies par eau ?

La principale différence réside dans la manière dont la machine élimine la chaleur générée pendant le fonctionnement.

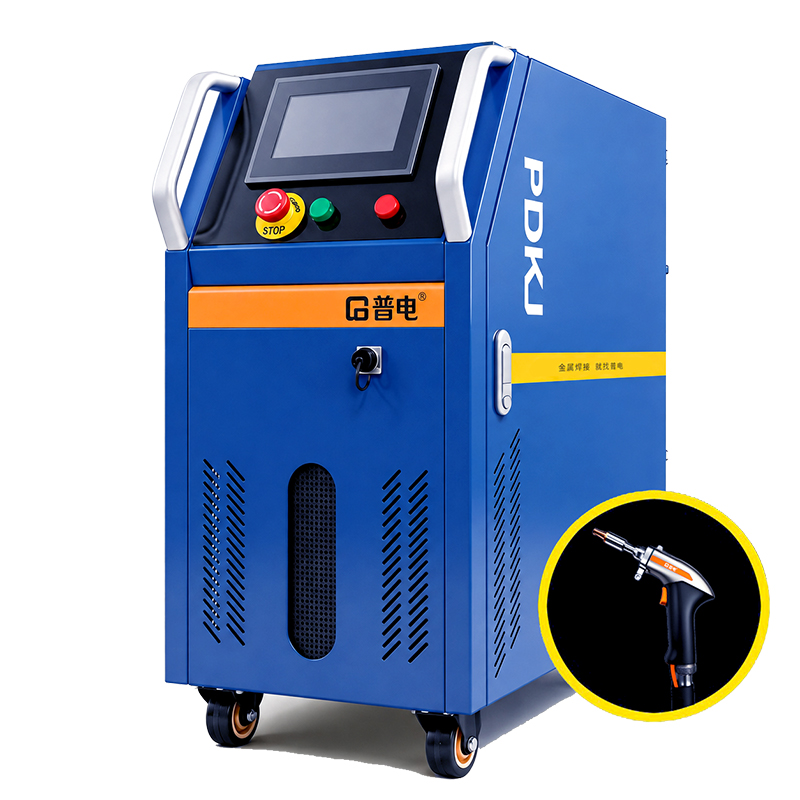

Machine de soudage laser refroidie par air

Une machine de soudage laser refroidie par air utilise des ventilateurs, des dissipateurs thermiques et un système de refroidissement par air pour dissiper la chaleur. Selon le modèle, la source laser et les autres composants générateurs de chaleur sont conçus pour fonctionner dans une plage de température spécifiée sans nécessiter un refroidisseur d'eau industriel externe.

Les modèles refroidis par air présentent généralement une structure compacte, moins de composants du système de refroidissement et une installation pratique. De nombreuses machines de soudage laser portables refroidies par air conviennent aux fabricants qui ont besoin de mouvements flexibles entre les postes de travail ou qui gèrent fréquemment une production en petits lots.

Les applications typiques incluent la fabrication de tôles, les produits en acier inoxydable, le traitement du matériel et les tâches de soudage sur site où la mobilité et la facilité d'installation sont importantes.

Machine de soudage laser refroidie à l'eau

Une machine de soudage laser refroidie à l'eau utilise un liquide de refroidissement en circulation pour évacuer la chaleur des composants clés. Selon la conception de l'équipement, le système de refroidissement peut comprendre un refroidisseur d'eau dédié, une pompe de circulation, une tuyauterie et des composants de contrôle de la température.

Le refroidissement par eau est couramment utilisé dans les équipements conçus pour des charges thermiques plus élevées ou des cycles de production prolongés. Lorsqu'il est correctement configuré, il peut aider à maintenir des températures de fonctionnement stables lors d'applications exigeantes.

Les machines de soudage laser refroidies à l'eau conviennent souvent aux stations de production fixes, aux périodes de fonctionnement plus longues et aux systèmes de soudage automatisés. Cependant, leurs performances réelles dépendent de la source laser, de la capacité de refroidissement, de la tête de soudage et de la conception globale de la machine, et pas simplement de la méthode de refroidissement.

2. Machines de soudage laser refroidies par air et refroidies par eau : principales différences

Le tableau suivant résume les principales différences que les acheteurs devraient prendre en compte.

Ce sont des caractéristiques générales plutôt que des règles absolues. Différents modèles peuvent varier considérablement en termes de taille, de puissance, de capacité de refroidissement et de cycle de service nominal. Vérifiez toujours les spécifications du fabricant avant de prendre une décision finale.

3. Quand devriez-vous choisir une machine de soudage laser refroidie par air ?

Une machine de soudage laser refroidie par air mérite d'être envisagée lorsque la flexibilité, la facilité d'installation et la commodité d'utilisation sont importantes pour votre processus de production.

3.1 Production en petits lots et multi-variétés

Les fabricants qui traitent différents produits en petits lots doivent souvent déplacer leurs équipements entre les pièces ou les postes de travail. Une machine de soudage laser portable compacte refroidie par air peut simplifier ce processus et réduire le besoin d'une configuration de refroidissement dédiée.

Les applications typiques incluent les armoires en acier inoxydable, les composants en tôle, les boîtiers métalliques, les produits de quincaillerie et la fabrication sur mesure.

3.2 Soudage sur site ou mobile

Pour les ateliers où les pièces sont volumineuses, difficiles à déplacer ou réparties sur plusieurs zones de travail, la portabilité peut constituer un avantage significatif.

Une machine refroidie par air peut être plus facile à déplacer, à condition que son poids, la longueur de son câble, son alimentation électrique et son environnement de travail répondent aux exigences de l'application.

3.3 Lignes de production avec des charges de travail modérées

Certains fabricants n’ont pas besoin d’une machine de soudage laser pour fonctionner en continu à sa puissance nominale maximale. Si la charge de travail, la durée de soudage et le cycle de production se situent dans les limites de fonctionnement spécifiées de la machine, un modèle refroidi par air peut être une option pratique.

Cependant, les acheteurs ne doivent pas sélectionner l’équipement uniquement en fonction de la méthode de refroidissement. Le cycle de service nominal, les limites de température ambiante et les exigences de fonctionnement du fabricant doivent tous être pris en compte.

3.4 Acheteurs qui souhaitent une installation plus simple

Les équipements refroidis par air peuvent réduire le besoin de composants de système de refroidissement séparés, selon le modèle. Cela peut simplifier l’installation et rendre le déploiement de l’équipement plus pratique.

Avant d'acheter, confirmez l'alimentation électrique requise, les conditions de ventilation, les dispositions de sécurité et l'espace de travail disponible.

4. Quand devriez-vous choisir une machine de soudage laser refroidie à l’eau ?

Une machine de soudage laser refroidie à l'eau peut être plus adaptée lorsque la production implique une charge thermique plus élevée, des périodes de fonctionnement plus longues ou un processus de fabrication fixe et hautement organisé.

4.1 Longues heures de fonctionnement et production continue

Dans la production de masse, la machine à souder peut devoir fonctionner pendant de longues périodes tout au long du quart de travail. Un système de refroidissement par eau correctement conçu peut aider à éliminer la chaleur et à maintenir les températures de fonctionnement dans la plage spécifiée.

La clé est d’adapter la source laser, la capacité du refroidisseur, la tête de soudage et le cycle de service de la machine à la charge de travail réelle. Le refroidissement par eau ne garantit pas à lui seul un fonctionnement continu et illimité.

4.2 Applications de soudage à plus haute puissance

Certains systèmes de soudage laser de plus grande puissance génèrent une chaleur importante et nécessitent donc une solution de refroidissement conçue de manière appropriée.

Une configuration refroidie par eau peut convenir à ces applications, mais la méthode de refroidissement requise doit être confirmée par rapport aux spécifications de la source laser sélectionnée et de la machine complète.

Ne présumez pas que chaque machine à haute puissance doit utiliser un refroidissement par eau ou que chaque machine refroidie par air est à faible consommation. Les configurations disponibles dépendent de la conception du produit et des conditions de fonctionnement nominales.

4.3 Postes de travail fixes et lignes de production automatisées

Les machines de soudage laser refroidies à l'eau sont souvent utilisées dans les postes de travail fixes, les cellules de soudage robotisées et les lignes de production automatisées.

Par exemple, les fabricants peuvent intégrer des équipements de soudage laser dans des systèmes destinés aux assemblages de tôles, aux boîtiers électriques, aux composants automobiles ou à d'autres produits nécessitant des cycles de soudage reproductibles.

Lors de la planification de l'automatisation, les acheteurs doivent évaluer l'ensemble du système, y compris la source laser, la tête de soudage, le robot ou le système de mouvement, le montage, l'équipement de refroidissement, l'enceinte de sécurité et le système de contrôle de production.

4.4 Applications avec des exigences exigeantes en matière de gestion thermique

Lorsqu'un processus implique une charge de travail élevée ou des exigences strictes en matière de contrôle de la température, le système de refroidissement devient un élément important de la sélection globale de l'équipement.

Les acheteurs doivent vérifier le type de liquide de refroidissement requis, le débit, la plage de température, les intervalles de maintenance et les conditions d'installation auprès du fabricant de l'équipement. Ces détails permettent d’éviter les temps d’arrêt évitables et de soutenir une production stable.

5. La méthode de refroidissement affecte-t-elle la qualité du soudage laser ?

La méthode de refroidissement peut influencer la gestion thermique de l'équipement, mais elle ne détermine pas directement la qualité finale du soudage..

Les résultats du soudage dépendent de plusieurs facteurs, notamment :

• Matériau de la pièce à usiner : L'acier inoxydable, l'acier au carbone, la tôle galvanisée, l'alliage d'aluminium et d'autres matériaux ont des caractéristiques thermiques et de soudage différentes.

• Épaisseur du matériau : les feuilles minces et les composants plus épais peuvent nécessiter différents niveaux de puissance, vitesses de soudage et paramètres de processus.

• Puissance et stabilité du laser : la source laser sélectionnée doit être adaptée à la pénétration, à l'apparence de la soudure et à la vitesse de production requises.

• Contrôle de la tête de soudage et du faisceau : la configuration optique et le mouvement du faisceau peuvent influencer le profil de soudure et la répartition de la chaleur.

• Vitesse de soudage et paramètres du processus : des réglages incorrects peuvent entraîner une pénétration incomplète, un apport de chaleur excessif, des éclaboussures ou une déformation.

• Ajustement des joints et état de la surface : les espaces, la contamination, les revêtements et le positionnement incohérent de la pièce peuvent affecter les résultats de soudage.

• Gaz de protection et accessoires : une sélection de gaz appropriée et un positionnement fiable peuvent contribuer à améliorer la cohérence du processus.

Pour cette raison, les acheteurs doivent évaluer les échantillons de soudage dans des conditions de production réalistes plutôt que de juger une machine uniquement par sa méthode de refroidissement ou sa puissance nominale.

6. Quelles sont les différences de coût entre les machines refroidies par air et par eau ?

Le prix d’achat ne représente qu’une partie du coût total de possession. Les fabricants doivent également prendre en compte l’installation, la consommation d’énergie, la maintenance, l’efficacité de la production et les temps d’arrêt potentiels.

Investissement initial

Les équipements refroidis par air peuvent avoir une structure globale plus simple car un refroidisseur industriel séparé n'est pas toujours nécessaire. Cela peut réduire la complexité de l'installation, selon le modèle.

Les équipements refroidis par eau peuvent nécessiter des composants de système de refroidissement et des exigences d'installation supplémentaires. Cependant, la différence de prix réelle dépend de la source laser, de la puissance nominale, de la tête de soudage, du niveau d'automatisation et de la configuration de la machine.

Coûts d'exploitation

Les deux types consomment de l’électricité et leur consommation totale d’énergie dépend de la source laser, du système de refroidissement, des conditions de fonctionnement et de la charge de travail de production.

Une machine refroidie à l'eau peut nécessiter une puissance supplémentaire pour son système de refroidissement et de circulation. Une machine refroidie par air consomme également de l’énergie via ses ventilateurs de refroidissement. Les acheteurs doivent comparer la consommation nominale du système complet et les heures de fonctionnement prévues plutôt que de supposer qu'un type coûte toujours moins cher à faire fonctionner.

Coûts d'entretien

Les machines refroidies par air nécessitent une inspection régulière des ventilateurs, des passages d'air et d'autres composants de refroidissement pour garantir une dissipation efficace de la chaleur.

Les machines refroidies à l'eau peuvent nécessiter des vérifications supplémentaires de l'état du liquide de refroidissement, des filtres, des tuyaux, des pompes et des performances du refroidisseur. Le liquide de refroidissement doit être entretenu conformément aux instructions du fabricant.

Aucun des deux systèmes ne nécessite d’entretien. Une inspection régulière et un entretien approprié peuvent contribuer à réduire les interruptions inattendues.

Coût des temps d'arrêt

Pour les fabricants produisant de gros volumes, les temps d’arrêt imprévus des équipements peuvent affecter les calendriers de livraison et les coûts de production.

La question la plus importante n’est pas simplement de savoir quelle machine a un prix d’achat inférieur, mais quelle configuration peut répondre de manière fiable et économique au cycle de production requis.

Une machine peu coûteuse au départ n’est peut-être pas l’option la plus rentable si elle ne peut pas gérer la charge de travail réelle.

7. Comment choisir la bonne machine de soudage laser pour votre production

Avant de demander un devis, les acheteurs doivent clarifier les exigences suivantes.

Étape 1 : Identifier le matériau et l'épaisseur de la pièce à usiner

Répertoriez les matériaux à souder, leurs plages d'épaisseur, les structures de joint et les positions de soudage requises. Si plusieurs matériaux ou épaisseurs sont concernés, fournir des échantillons représentatifs.

Étape 2 : Définir le volume de production et le cycle d’exploitation

Déterminez la production quotidienne attendue, les heures de fonctionnement par équipe, le temps de soudage par pièce et le cycle de production requis.

Une machine utilisée par intermittence pour une fabrication sur mesure peut nécessiter une configuration différente de celle fonctionnant pendant de longues périodes sur une ligne de production de masse.

Étape 3 : Décidez si la portabilité ou l’installation fixe est plus importante

Si la machine doit se déplacer entre les postes de travail, un modèle compact refroidi par air peut valoir la peine d'être évalué.

Si la machine doit être installée dans une cellule de production fixe ou intégrée dans un système automatisé, une configuration refroidie par eau peut également être appropriée, en fonction de la charge de travail requise et des spécifications de l'équipement.

Étape 4 : Confirmer les exigences en matière d'alimentation, de cycle de service et de refroidissement

Comparez la puissance laser nominale, les conditions de fonctionnement recommandées, le cycle de service, la capacité de refroidissement et les limites de température ambiante.

Ne choisissez pas une machine basée uniquement sur la puissance. Une configuration appropriée doit équilibrer les performances de soudage, la stabilité de fonctionnement, les exigences de production et le coût global.

Étape 5 : Évaluer les exigences en matière d'automatisation

Pour le soudage manuel, la portabilité, l’ergonomie de l’opérateur et la facilité de réglage peuvent être importantes.

Pour la production automatisée, les acheteurs doivent également évaluer la conception des appareils, la compatibilité des robots ou des systèmes de mouvement, le temps de cycle, la protection de sécurité et l'intégration avec la ligne de production existante.

Étape 6 : Effectuer des tests de soudage avant l'achat

Les performances réelles d'une machine doivent être vérifiées avec les pièces du client.

Les tests sur échantillons peuvent aider à évaluer l’apparence, la pénétration, la déformation, les éclaboussures, la cohérence et le temps de traitement des soudures. Cela permet également au fabricant de recommander une configuration de machine adaptée en fonction de l'application réelle.

Fournir des échantillons et des exigences de production claires avant l'achat peut réduire le risque de sélection d'un équipement qui ne répond pas aux attentes.

8. Idées fausses courantes lors du choix d’une machine à souder au laser

Idée fausse n°1 : les machines refroidies à l’eau sont toujours meilleures.

Pas nécessairement. Une machine refroidie par eau peut convenir à des conditions de fonctionnement exigeantes, mais elle peut ne pas offrir d'avantages pratiques pour chaque application. Le bon choix dépend de la charge de travail réelle et des spécifications de la machine.

Idée fausse n°2 : les machines refroidies par air ne conviennent qu'aux applications à faible consommation.

Ce n’est pas universellement vrai. Des configurations refroidies par air sont disponibles pour différentes applications et niveaux de puissance. Les acheteurs doivent vérifier les spécifications nominales du modèle spécifique.

Idée fausse 3 : Le refroidissement par eau signifie que la machine peut fonctionner en continu sans limites.

Chaque machine a des conditions de fonctionnement et des exigences de maintenance définies. Le fonctionnement continu doit rester dans les limites spécifiées de la source laser, du système de refroidissement, de la tête de soudage et des autres composants.

Idée fausse n°4 : les machines de même puissance nominale fournissent les mêmes résultats de soudage.

La qualité du soudage dépend également de la source laser, du système optique, de la tête de soudage, des paramètres du processus, du matériau, de la structure du joint et des conditions de l'opérateur ou de l'automatisation.

Idée fausse n°5 : le prix d’achat le plus bas signifie le coût global le plus bas.

L'installation, la maintenance, l'efficacité de la production, les consommables et les temps d'arrêt affectent tous le coût total de possession. L'équipement doit être évalué par rapport aux besoins de production à long terme, et pas seulement par rapport au devis initial.

9. Choisissez une solution de soudage laser qui correspond à vos besoins réels

Pour les fabricants comparant les machines de soudage laser refroidies par air et refroidies par eau, le meilleur point de départ est d'évaluer la pièce à usiner, l'épaisseur du matériau, le volume de production, les heures de fonctionnement, la qualité de soudage requise et le niveau d'automatisation.

Une machine de soudage laser refroidie par air peut constituer un choix pratique pour une production flexible, le soudage mobile et les applications où une installation pratique est importante. Une machine de soudage laser refroidie à l'eau peut convenir à des charges thermiques plus élevées, à des cycles de fonctionnement plus longs et à certaines applications de production fixes ou automatisées.

La décision finale doit être basée sur les spécifications techniques de la machine et les résultats de soudage vérifiés, et pas simplement sur la méthode de refroidissement, la puissance nominale ou le prix d'achat.

Pourquoi choisir PDKJ pour les équipements de soudage laser ?

Guangdong Pudian Automation Technology Co., Ltd. (PDKJ) est un fabricant d'équipements de soudage proposant des machines de soudage laser portables refroidies par air, des machines de soudage laser refroidies par eau et des solutions de soudage laser automatisées pour différentes applications industrielles.

Nous aidons les clients à évaluer les matériaux des pièces, l'épaisseur, les structures de joints, les exigences de production et les besoins d'automatisation pour identifier une configuration d'équipement appropriée.

Envoyez-nous vos pièces pour une évaluation gratuite du processus de soudage et un échantillon de test de soudage avant de réaliser votre investissement. Notre équipe peut évaluer l’application et recommander une solution basée sur vos besoins réels de production.

Contactez PDKJ pour discuter de votre projet de soudage laser et trouver une solution adaptée à votre processus de fabrication.
