تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-09-02 المنشأ:محرر الموقع
في اللحام بالليزر الآلي، يتم استخدام نظام الرؤية بشكل شائع للتعرف على قطع العمل، وتحديد موضع درزات اللحام، واكتشاف انحراف الموضع، ووظائف أخرى. عندما يفشل نظام الرؤية، يتغير الموقع، تصبح صورة الكاميرا غير طبيعية، أو تتغير العلاقة بين إحداثيات الرؤية وإحداثيات الروبوت ، قد يفشل الروبوت في تحديد موضع اللحام الصحيح. يمكن أن يؤدي ذلك إلى انحراف اللحام، أو انقطاع الإنتاج، أو حتى تصادم قطع العمل والمعدات.
إذا كان دعم الخدمة الاحترافية غير متاح مؤقتًا، فقد تساعد عمليات استكشاف الأخطاء وإصلاحها الأساسية والمعايرة المؤقتة في بعض الأحيان في استعادة الإنتاج. ومع ذلك، يجب استخدام المعايرة المؤقتة بشكل أساسي لانحرافات تحديد المواقع البسيطة والمستقرة . إذا كانت المشكلة تتعلق بالكاميرا، أو الروبوت، أو رأس اللحام بالليزر، أو وحدة التحكم، أو نظام الأمان، فيوصى بالدعم الفني الاحترافي بدلاً من التعديل غير المصرح به.
قد يشتمل نظام رؤية اللحام بالليزر الآلي النموذجي على كاميرا صناعية، وعدسة، ومصدر إضاءة، وبرنامج رؤية، ووحدة اتصال، ونظام إحداثيات روبوت.
تشمل الأسباب الشائعة لمشاكل تحديد موضع الرؤية ما يلي:
تلوث الغبار أو الزيت على عدسة الكاميرا
التغييرات في موقف الشغل
تغييرات كبيرة في الإضاءة المحيطة
حركة طفيفة لموضع تركيب الكاميرا
معلمات الرؤية غير الصحيحة
بيانات معايرة غير طبيعية
التغيرات في العلاقة بين الرؤية وإحداثيات الروبوت
مشاكل في التواصل
أخطاء الكاميرا أو وحدة التحكم في الرؤية
لذلك، عندما يتوقف نظام الرؤية عن العمل بشكل صحيح، يجب أن تكون الخطوة الأولى هي تحديد ما إذا كانت المشكلة متعلقة بالصورة أو عملية التعرف أو نظام الإحداثيات.
عندما يتغير موضع اللحام فجأة، لا تقم بتعديل برنامج الروبوت على الفور. تحقق أولاً من الوضع الحالي لنظام الرؤية.
افتح برنامج الرؤية أو واجهة المراقبة وتأكد من إمكانية عرض قطعة العمل بشكل صحيح.
إذا كانت الصورة سوداء تمامًا، أو مشوهة، أو تعذر على الكاميرا الاتصال، فتحقق من مصدر طاقة الكاميرا واتصال الاتصال أولاً بدلاً من إجراء معايرة الإحداثيات.
ينتج اللحام بالليزر دخانًا وغبارًا وجزيئات معدنية. يمكن أن يؤثر التلوث الموجود على العدسة أو الزجاج الواقي على التعرف على قطعة العمل.
قم بتنظيف المكونات البصرية ذات الصلة وفقًا لتعليمات الصيانة الخاصة بالشركة المصنعة للمعدات.
تأكد من وضع قطعة العمل بنفس الطريقة التي كانت عليها أثناء الإنتاج العادي.
يمكن أن يؤدي التغيير في موضع التركيب أو قطعة العمل إلى قيام نظام الرؤية بتحديد موقع مختلف.
إذا كانت صورة الكاميرا طبيعية ولكن الموضع المكتشف غير صحيح، فقد يلزم إجراء مزيد من الفحص لمعلمات الرؤية وعلاقة الإحداثيات.
بعض مشاكل تحديد موضع الرؤية لا تنتج عن بيانات المعايرة ولكن عن طريق التلوث في مجال رؤية الكاميرا.
قبل التنظيف، اتبع إجراءات سلامة المعدات وتأكد من توقف المعدات ذات الصلة.
يفحص:
عدسة الكاميرا الصناعية
زجاج واقي
محيط العدسة
قوس تثبيت الكاميرا
وجود عوائق في مجال رؤية الكاميرا
بعد التنظيف، قم بتشغيل عملية التعرف على الرؤية مرة أخرى باستخدام نفس قطعة العمل القياسية.
إذا عاد التعرف إلى وضعه الطبيعي، فعادةً لا تكون هناك حاجة لتعديل معلمات معايرة الرؤية.
إذا كانت صورة الكاميرا تبدو طبيعية ولكن تم تغيير الموضع المكتشف، فتحقق من موضع تثبيت الكاميرا الفعلي.
على سبيل المثال، لنفترض أن نظام الرؤية حدد مسبقًا مركز اللحام بشكل صحيح، ولكن جميع قطع العمل تظهر الآن إزاحة ثابتة في نفس الاتجاه.
في هذه الحالة، تحقق:
قوس تثبيت الكاميرا
مسامير تثبيت الكاميرا
موضع العدسة
موضع رأس اللحام بالليزر
موقف المؤثر النهائي للروبوت
موقف تركيبات الشغل
إذا تحركت الكاميرا فعليًا، فقد لا تكون علاقة المعايرة الأصلية دقيقة.
لا تعوض ببساطة عن الخطأ عن طريق تعديل إحداثيات الروبوت. وإلا، فقد يصبح من الصعب إعادة معايرة النظام لاحقًا.

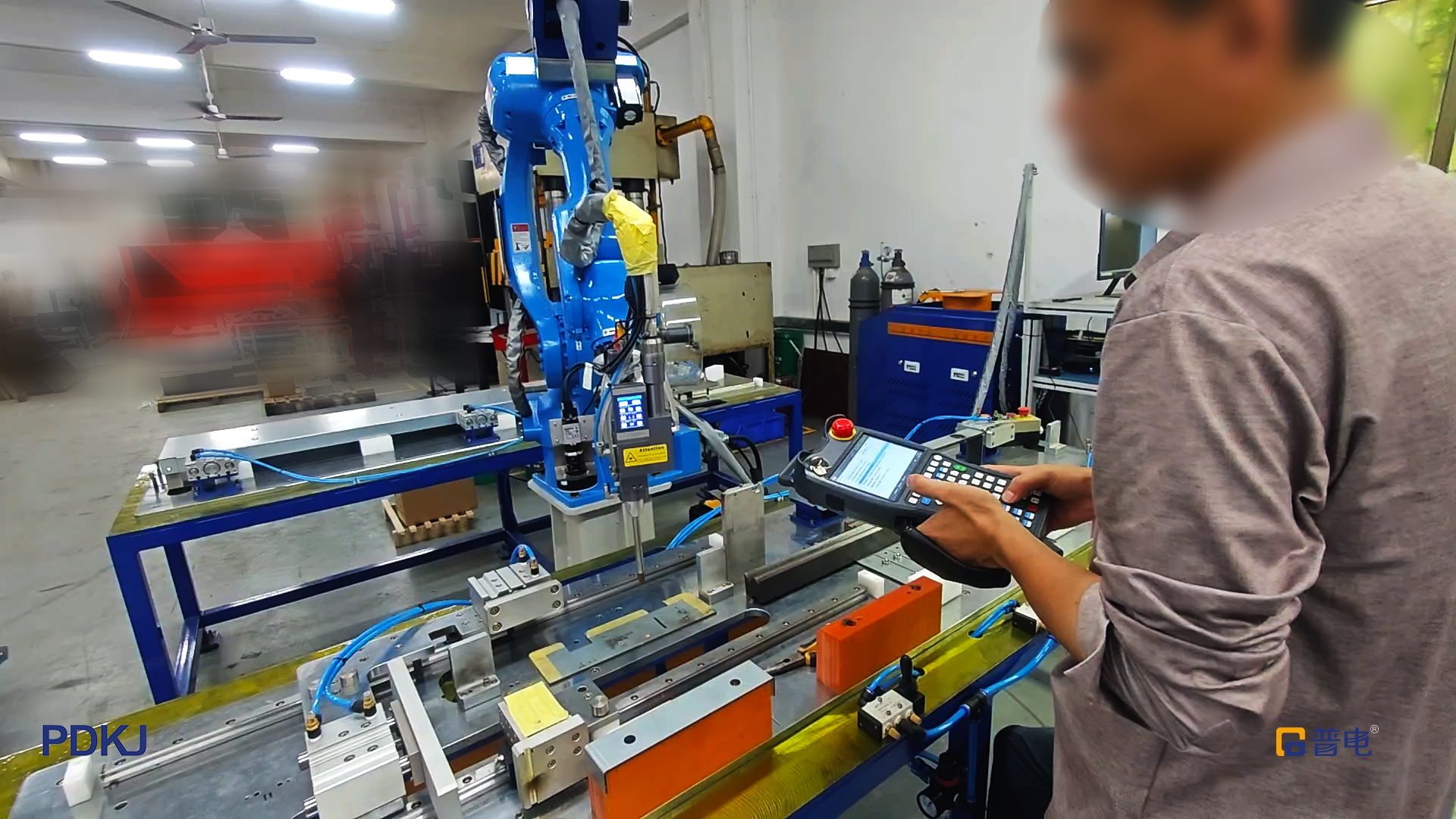

إذا كان نظام الرؤية قادرًا على التقاط الصور والتعرف على قطعة العمل بشكل طبيعي، ولكن هناك انحراف إحداثي صغير ومتسق، فيمكن استخدام قطعة عمل قياسية أو هدف معايرة للمعايرة الأساسية.
العملية العامة هي:
أصلح الهدف القياسي ← إجراء التعرف البصري ← الحصول على إحداثيات الرؤية ← مقارنتها بإحداثيات الروبوت الفعلية ← تحديد الانحراف ← إجراء المعايرة وفقًا لإجراءات المعدات.
على سبيل المثال، إذا اكتشف نظام الرؤية باستمرار النقطة المرجعية الصحيحة ولكن الروبوت يتحرك إلى موقع به إزاحة ثابتة صغيرة، فيمكن تقييم انحرافات X وY.
بالنسبة للانحرافات الصغيرة والمستقرة، اتبع إجراء المعايرة المحدد من قبل الشركة المصنعة.
لا تقم بتغيير معلمات الرؤية أو إحداثيات الروبوت بشكل عشوائي بناءً على الخبرة وحدها. تختلف أنظمة الرؤية وأجهزة التحكم الآلية وهياكل البرامج بين الشركات المصنعة.
تتضمن عملية تحديد موضع آلة اللحام بالليزر الروبوتية التحويل بين أنظمة الإحداثيات المختلفة.
يمكن فهم العلاقة المبسطة على النحو التالي:
إحداثيات الكاميرا ← إحداثيات قطعة العمل ← إحداثيات الروبوت ← موضع اللحام بالليزر
إذا تغير جزء واحد من هذه العلاقة الإحداثية، فقد يتعرف الروبوت على قطعة العمل بشكل صحيح ولكن لا يزال يتم لحامها في الموقع الخطأ.
على سبيل المثال، إذا حدد نظام الرؤية خط اللحام بشكل صحيح ولكن الروبوت يتحرك باستمرار إلى موضع الإزاحة، فيجب التحقق من تحويل الإحداثيات من الرؤية إلى الروبوت.
إذا كان الجهاز يوفر وظيفة معايرة تلقائية، فاتبع إجراء معايرة الجهاز.
إذا لم تكن المعايرة التلقائية متاحة، فيجب على الموظفين المحترفين ذوي الخبرة في مجال الروبوتات والرؤية الآلية إجراء المعايرة.
حالة شائعة أخرى هي:
تعمل أجهزة الرؤية بشكل طبيعي، ولكن تم تغيير معلمة برنامج الرؤية.
تشمل المعلمات التي يحتمل أن تتأثر:
التعرض
يكسب
عتبة الكشف
منطقة الاعتراف
إعدادات الكشف عن الحافة
معلمات القالب
اختيار برنامج المنتج
إذا كان النظام يعمل بشكل طبيعي قبل تغيير المنتج أو تغيير الوردية أو تعديل البرنامج، فتحقق مما إذا كان قد تم تعديل أي إعدادات للرؤية.
بالنسبة لبرامج الإنتاج التي تم التحقق منها، يوصى بالاحتفاظ بنسخ احتياطية وإنشاء أذونات الوصول المناسبة لمنع التغييرات العرضية على المعلمات الهامة.
يعد هذا خطأً شائعًا عند استكشاف مشكلات تحديد موضع الرؤية وإصلاحها.
لنفترض أن الروبوت تم لحامه بشكل صحيح في الأصل ولكن موضع اللحام قد تغير الآن بمقدار 2 مم. يمكن للمشغل ببساطة تحريك جميع نقاط اللحام الآلية بمقدار 2 مم.
قد يؤدي ذلك إلى استعادة موضع اللحام مؤقتًا، ولكن المشكلة الفعلية قد تكون ناجمة عن:
حركة الكاميرا
تغييرات بيانات المعايرة
حركة لاعبا أساسيا
تنسيق مشاكل التحويل
يتغير موضع المؤثر النهائي للروبوت
إذا لم يتم تصحيح السبب الجذري، فإن تعديل برنامج الروبوت يمكن أن يؤدي إلى عدم تطابق أكبر بين نظام الرؤية ونظام الإحداثيات للروبوت.
النهج الأفضل هو:
حدد مصدر الانحراف أولاً، ثم حدد ما إذا كان نظام الرؤية أو التركيب أو معايرة الإحداثيات أو برنامج الروبوت يحتاج إلى تعديل.
حتى لو أدت المعايرة المؤقتة إلى استعادة موضع اللحام، فلا يوصى بالعودة فورًا إلى الإنتاج على نطاق واسع.
عملية التحقق التدريجي أفضل:
اختبار الجزء الواحد ← الاختبار المستمر ← فحص العينات ← الإنتاج العادي
يفحص:
دقة موقف اللحام
اللحام تتبع الاستقرار
مظهر اللحام
انحراف اللحام
الاتساق لتحديد المواقع الشغل
استقرار التعرف على الرؤية أثناء التشغيل المستمر
إذا ظل الوضع مستقرًا أثناء الاختبار المستمر، فيمكن أن يعود الإنتاج تدريجيًا إلى وضعه الطبيعي.
لا ينبغي لمشغلي الإنتاج التعامل مع كل مشكلة في الرؤية.
يوصى بالدعم الفني الاحترافي عندما:
لا يمكن توصيل الكاميرا
أبلغت وحدة التحكم في الرؤية عن وجود خطأ في الأجهزة
تم فقدان بيانات المعايرة
تعرضت الكاميرا أو العدسة لاصطدام
لقد اصطدم الروبوت
لقد تحرك رأس اللحام بالليزر
نقطة الصفر للروبوت أو المعلمات الميكانيكية غير طبيعية
يستمر التعرف على الرؤية في الانجراف بشكل ملحوظ
الجهاز يبلغ عن إنذار السلامة
لا يمكن تأكيد تأثير تغييرات المعلمات
وعلى وجه الخصوص، لا ينبغي التعامل مع المشكلات المتعلقة بالروبوت أو مصدر الليزر أو دائرة السلامة أو بيانات المعايرة الهامة من خلال تعديلات التجربة والخطأ لمجرد إعادة تشغيل الإنتاج.
تعد الصيانة الوقائية أكثر فعالية من استكشاف الأخطاء وإصلاحها بعد حدوث الفشل.
وضع جدول للتنظيف والفحص للعدسات والزجاج الواقي حسب بيئة الإنتاج.
قم بفحص حوامل الكاميرا ومسامير التثبيت بانتظام لتقليل تغيرات الموضع الناتجة عن الاهتزاز.
عمل نسخة احتياطية من برامج الرؤية التي تم التحقق منها ومعلمات المعايرة وبرامج الروبوت.
تقييد التغييرات غير المصرح بها على معلمات الرؤية الهامة وبرامج الروبوت.
استخدم قطعة عمل قياسية أو هدف معايرة للتحقق بشكل دوري من العلاقة بين التعرف البصري وموضع الروبوت الفعلي.
قم بتسجيل أخطاء الرؤية وتغييرات المعلمات وأنشطة المعايرة وأعمال الصيانة لتسهيل استكشاف الأخطاء وإصلاحها في المستقبل.
بالنسبة لتطبيقات اللحام بالليزر الروبوتية التي تتضمن تحديد موضع الرؤية، أو التعرف على درزات اللحام، أو مسارات اللحام المعقدة، لا ينبغي التعامل مع نظام الرؤية ككاميرا مستقلة.
إنه يحتاج إلى العمل مع الروبوت، ورأس اللحام بالليزر، ونظام التحكم، وتركيبات العمل، وعملية اللحام.
عند اختيار آلة اللحام بالليزر الروبوتية، يجب على الشركات المصنعة مراعاة ما يلي:
طريقة تحديد المواقع الرؤية
دقة الاعتراف
طريقة المعايرة
تحويل الإحداثيات
تشغيل البرمجيات
وظائف التنبيه
النسخ الاحتياطي للبيانات
الدعم الفني
التكامل مع عملية اللحام
بالنسبة لمشاريع الأتمتة المخصصة، يعد الاختبار الفعلي لقطع العمل مهمًا بشكل خاص قبل الانتهاء من تكوين المعدات.
PDKJ هي محترفة شركة تصنيع آلات لحام توفر آلات اللحام بالليزر الروبوتية وحلول اللحام الآلية.
استنادًا إلى هيكل قطعة العمل، ومسار اللحام، ودورة الإنتاج، ومتطلبات التشغيل الآلي، يمكن أن تساعد PDKJ في تقييم تكوينات اللحام الآلي بالليزر المناسبة وحلول تحديد المواقع بالرؤية.
قبل شراء المعدات، يمكن للعملاء توفير صور الشغل، الرسومات، أو العينات الفعلية. توفر PDKJ تقييمًا مجانيًا لعملية اللحام واختبار العينات للتحقق من أداء اللحام وتوافق المعدات قبل الانتهاء من الحل.
من خلال تقييم قطعة العمل الفعلية أولاً واختيار الروبوت المناسب ونظام اللحام بالليزر ونظام الرؤية وتكوين الأتمتة، يمكن للمصنعين تقليل مخاطر اختيار المعدات وتحسين استقرار إنتاج اللحام بالليزر الآلي.
 |  |
