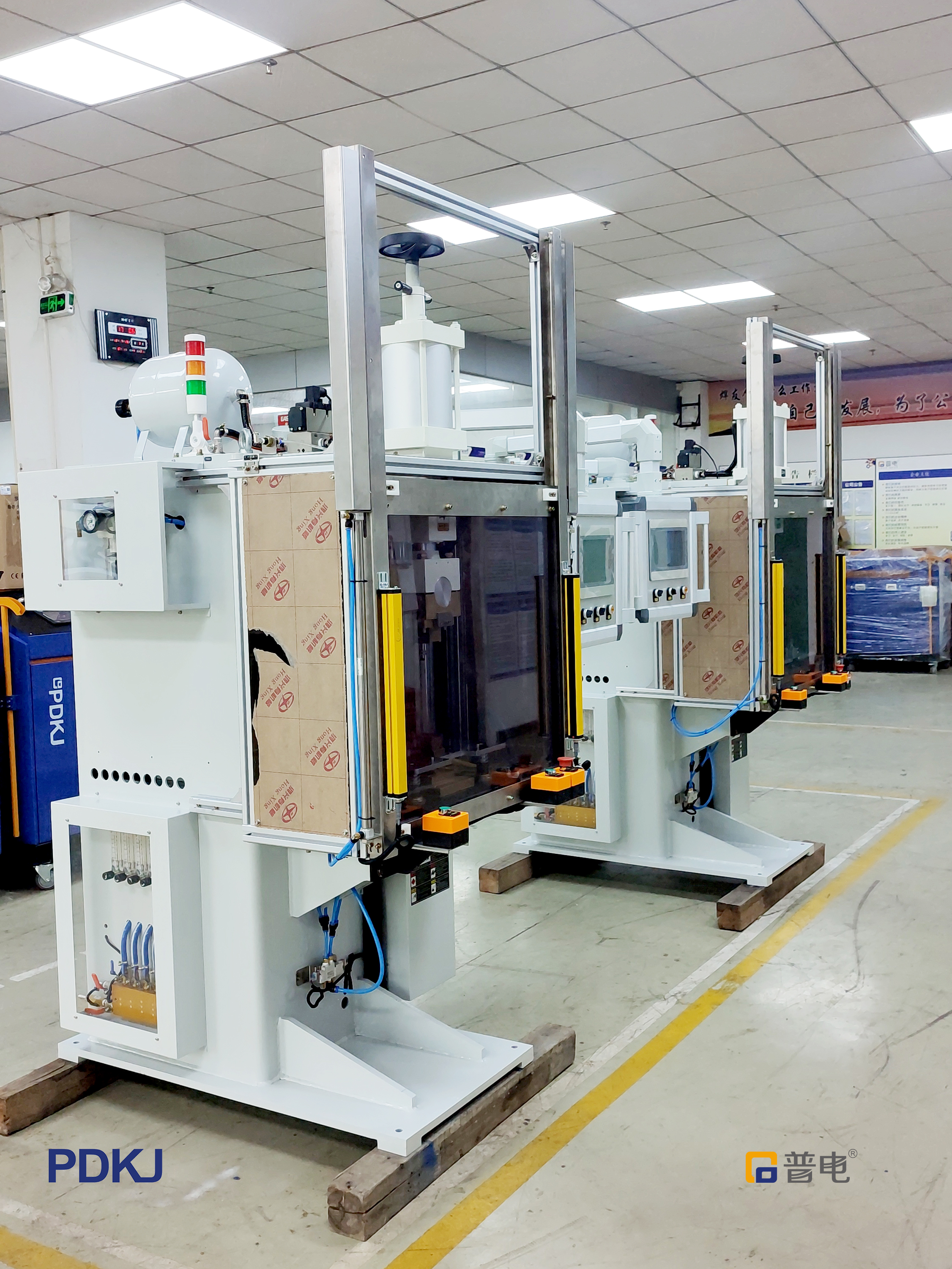

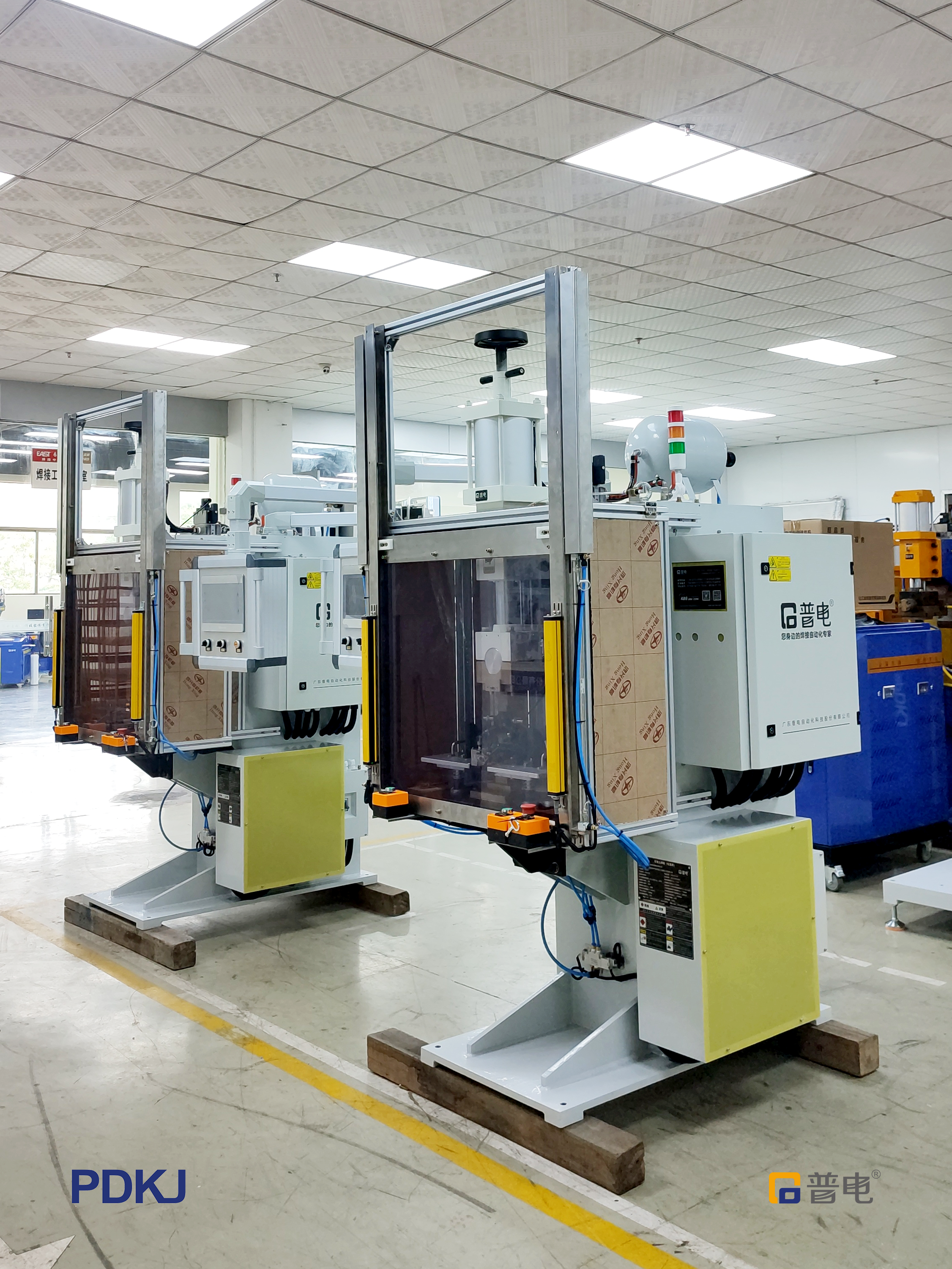

آلة لحام لوحة تحديد موضع ممتص الصدمات المخصصة PDKJ

صناعة التطبيقات: صناعة السيارات

قطعة العمل: مجموعة دعامة ممتص الصدمات

في تصنيع مكونات السيارات، تؤثر دقة تحديد الموقع وملاءمة عملية اللحام وسير عمل الإنتاج على نتائج المعالجة النهائية. بالنسبة لقطع العمل المعدنية ذات الخصائص الهيكلية المختلفة، يمكن لمعدات اللحام المخصصة والتركيبات المخصصة أن تساعد الشركات المصنعة على تلبية متطلبات الإنتاج الخاصة بهم بشكل أفضل.

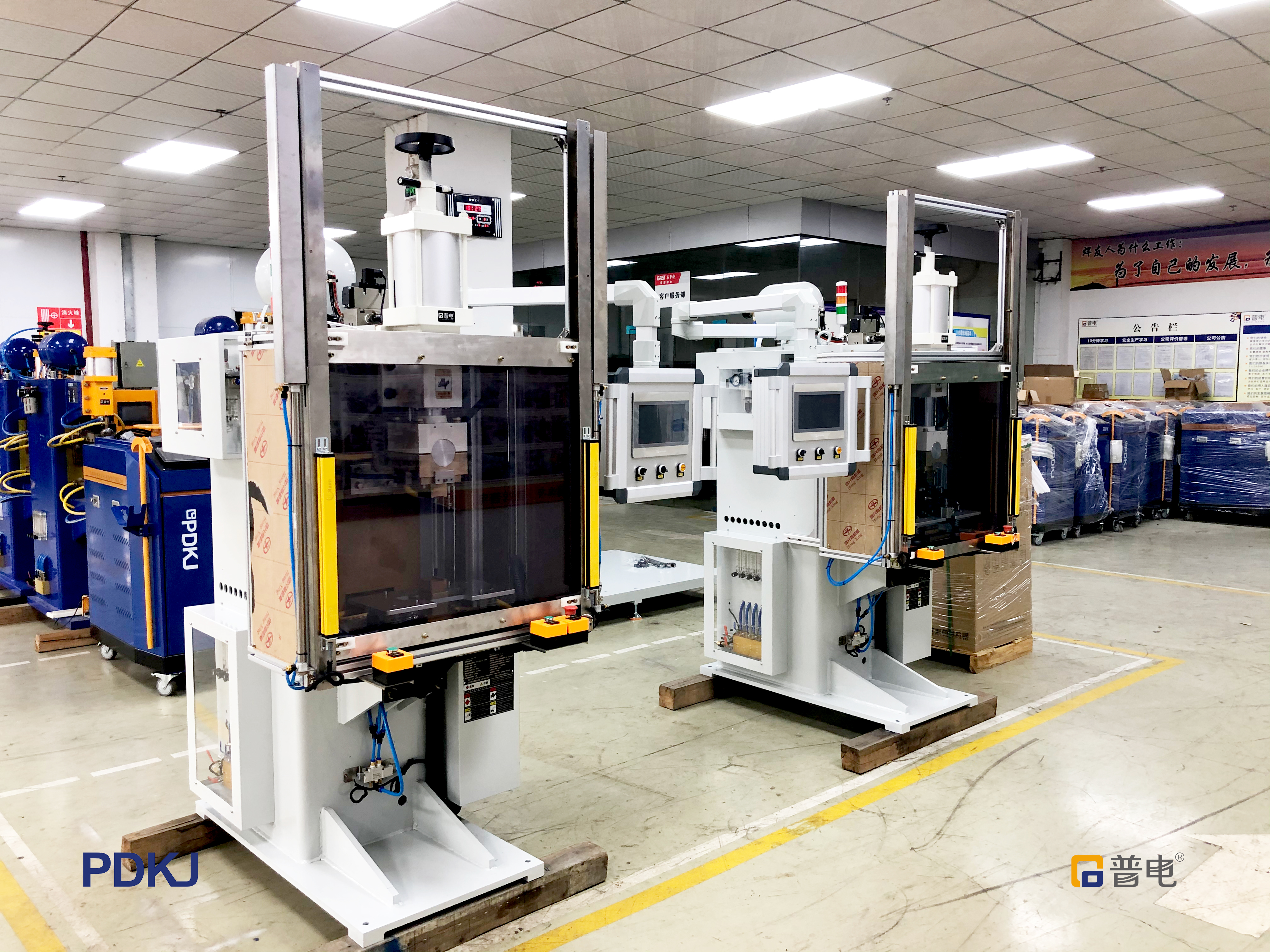

تتميز هذه العلبة بآلة لحام لوحة تحديد موضع ممتص الصدمات المخصصة التي طورتها PDKJ ، وتم تسليمها بنجاح إلى ورشة الإنتاج الخاصة بشركة تصنيع سيارات محلية كبرى للإنتاج الضخم. تم تصميم الماكينة خصيصًا للحام الإسقاطي لأقواس امتصاص الصدمات، وتوفر حلاً كاملاً للحام بالمقاومة لمواجهة تحديات الجودة والكفاءة في التصنيع بكميات كبيرة.

Ⅰ خلفية المشروع

الملف الشخصي للعميل

يعمل العميل في صناعة تصنيع السيارات، مع أنشطة تجارية تتضمن تطوير أو إنتاج أو دعم تصنيع المركبات والمكونات ذات الصلة. تتضمن متطلبات الإنتاج توافق العمليات المناسب وجودة اللحام المتسقة وعمليات التصنيع الفعالة.

متطلبات المشروع

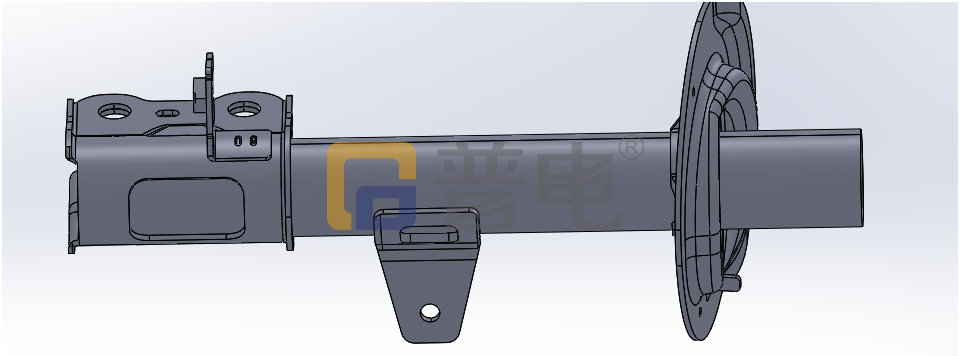

قطعة العمل في هذا المشروع عبارة عن مجموعة تتكون من لوحة تحديد موضع ممتص الصدمات وقوسها. بناءً على تصميم قطعة العمل، يجب أن يتم لحام لوحة صغيرة تحتوي على نتوءات لحام على الجلبة.

نظرًا لأن لوحة تحديد الموضع صغيرة نسبيًا، فيجب التحكم في موضعها وزاويتها وملاءمتها بعناية أثناء اللحام. يمكن أن تؤدي التعديلات اليدوية المتكررة إلى زيادة عدد خطوات التشغيل وتجعل الحفاظ على الوضع الثابت أكثر صعوبة.

ولذلك يحتاج العميل إلى معدات لحام مخصصة متوافقة مع قطعة العمل هذه. من خلال تحديد موضع التركيبات، والإجراءات الميكانيكية المنسقة، ومعلمات اللحام الخاضعة للتحكم، يتم توفير المعدات اللازمة لتوحيد عملية الإنتاج وتلبية متطلبات التصنيع الفعلية.

Ⅱ تحديد تحديات اللحام الرئيسية

في الإنتاج الفعلي، يمثل لحام مكونات السيارات هذه العديد من التحديات.

1. صعوبة تحديد موضع قطعة العمل وجودة المنتج غير المتسقة

تشتمل مكونات ممتص الصدمات على قطع عمل متناظرة على الجانب الأيسر والأيمن. عندما يتم وضع الأقواس الصغيرة يدويًا، يمكن أن تحدث اختلافات في الزاوية والموقع. قد تتسبب مراجع تحديد المواقع غير المستقرة في اختلال محاذاة الدعامة بعد اللحام، مما يخلق صعوبات أثناء التجميع اللاحق.

يمكن أن تساهم انحرافات تحديد المواقع هذه أيضًا في حدوث عيوب مثل اللحامات الضعيفة وبقع اللحام في غير مكانها.

2. صعوبة مطابقة معلمات اللحام وقوة اللحام المتغيرة

يتطلب اللحام المسقط التنسيق المناسب بين قوة القطب وتيار اللحام. إذا تقلب الضغط أو طاقة الإخراج للمعدات التقليدية، فقد تحدث مشكلات مثل النتوءات المنهارة والتناثر المفرط وتكوين كتلة اللحام غير المتناسقة.

تتمتع المكونات المتعلقة بسلامة السيارات بمتطلبات صارمة لقوة اللحام. وبالتالي فإن النتائج غير المستقرة أثناء الإنتاج الضخم يمكن أن تزيد من عبء مراقبة الجودة.

3. إجراءات تشغيل واضحة وآمنة

تحتاج المعدات إلى تنسيق وضع قطع العمل، والتثبيت، واللحام، والتفريغ في تسلسل منطقي. ويجب أيضًا توفير الحماية المناسبة للسلامة حتى يتمكن المشغلون من اتباع الإجراءات الموحدة أثناء الإنتاج.

Ⅲ المزايا الرئيسية لآلة لحام لوحة تحديد موضع ممتص الصدمات PDKJ

لتلبية هذه المتطلبات، قام الفريق الفني لشركة PDKJ بتقييم رسومات قطع العمل، ومعلمات اللحام المسقط، وظروف تشغيل ورشة العمل قبل تطوير حل المعدات.

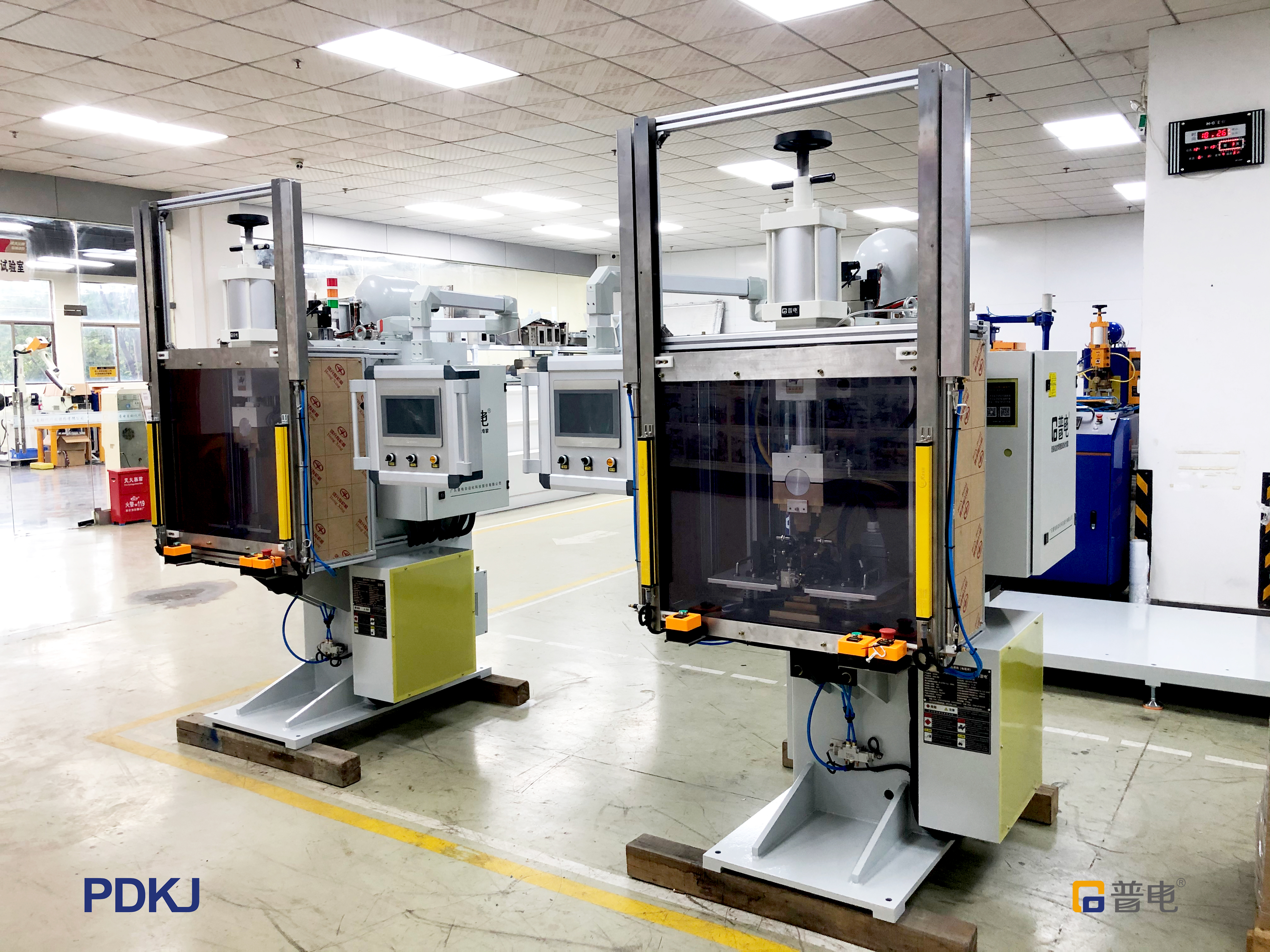

آلة لحام لوحة تحديد موضع ممتص الصدمات المخصصة الناتجة تستخدم تكنولوجيا اللحام بالمقاومة المدمجة مع التركيبات المخصصة، آليات التثبيت الهوائية، نظام التحكم في اللحام، وهياكل حماية السلامة لتلبية متطلبات اللحام المحددة لقطعة العمل.

1. تركيبات تحديد المواقع متعددة النقاط لتقليل أخطاء التحميل اليدوي

تشتمل الآلة على نظام تحديد المواقع ثنائي المرحلة:

• يساعد وضع التوقف 1 في الحفاظ على المحاذاة المتوازية لقطعة عمل ممتص الصدمات الرئيسية.

• يتحكم موضع التوقف 2 في زاوية قطعة العمل وموضعها من اليسار إلى اليمين.

• يستخدم القطب السفلي بنية مطابقة للملف الشخصي لتقييد موضع وزاوية لوحة الدعامة الصغيرة بدقة.

تقوم أسطوانة تحديد المواقع المخصصة بالضغط على لوحة الدعامة في مكانها قبل اللحام، مما يقلل الفجوات وانحرافات المحاذاة الناتجة عن الوضع اليدوي. يساعد هذا النهج القائم على التركيبات على تقليل اختلال اللحام وعيوب اللحام الضعيف.

يمكن لمحطتي العمل العمل بشكل مستقل. ويمكن استخدامها بشكل منفصل أو تشغيلها في وقت واحد، مما يوفر المرونة لأوامر الإنتاج المختلفة.

2. مخرجات لحام مستقرة لإنتاج كميات كبيرة موثوقة

تم تجهيز الماكينة بمحول متوسط ​​التردد تم تطويره بواسطة PDKJ وجهاز تحكم مخصص للحام. يدعم هذا التكوين اللحام المتزامن في نقاط لحام متعددة، مع قوة إلكترود يمكن التحكم فيها وتيار لحام ليناسب متطلبات اللحام المسقط لقوس ممتص الصدمات.

يعمل نظام التبريد المائي الشامل على إزالة الحرارة من الأقطاب الكهربائية بشكل مستمر، مما يساعد على تقليل التقاط المواد وتراكم الأقطاب الكهربائية وتآكلها. يؤدي ذلك إلى إطالة عمر خدمة القطب الكهربائي ودعم جودة اللحام المتسقة أثناء الإنتاج المستمر، مما يساعد على تقليل معدل الخلل.

3. عملية شبه أوتوماتيكية مع دورة مستقرة يمكن السيطرة عليها

تستخدم الآلة عملية تحميل وتفريغ شبه أوتوماتيكية. تسلسل التشغيل الكامل هو كما يلي:

1. يقوم المشغل بوضع لوحة الحامل الصغيرة وقطعة عمل ممتص الصدمات.

2. يقوم المشغل بتشغيل الماكينة باستخدام زري التشغيل الثنائيين.

3. تتحرك أسطوانة تحديد المواقع إلى مكانها لتأمين قطعة العمل.

4. تطبق أسطوانة التثبيت العلوية قوة التثبيت.

5. توفر آلة اللحام تيار اللحام.

6. تعود الأسطوانات إلى وضعها الأولي بعد اللحام.

7. يقوم المشغل بإزالة قطعة العمل النهائية.

تستغرق دورة اللحام ثانيتين تقريبًا ، بينما تستغرق الدورة الكاملة لقطعة عمل واحدة، بما في ذلك التحميل والتفريغ اليدوي، حوالي 6 ثوانٍ . وهذا يدعم متطلبات الإنتاج ذات الحجم الكبير للعميل.

تشتمل ميزات الأمان على أدوات تحكم في التشغيل باليدين، وستارة ضوئية للسلامة، وغطاء حماية خارجي. توفر هذه الميزات معًا نظامًا منسقًا لحماية السلامة مصممًا لعمليات ورشة السيارات.

4. استكمال تسليم المعدات من أجل التنفيذ الفعال

تشتمل مجموعة المعدات الكاملة على إطار الماكينة، والتركيبات المخصصة، ومكونات نظام الماء والهواء المضغوط، ونظام التحكم في اللحام، وستارة ضوء الأمان، والقاعدة المشتركة.

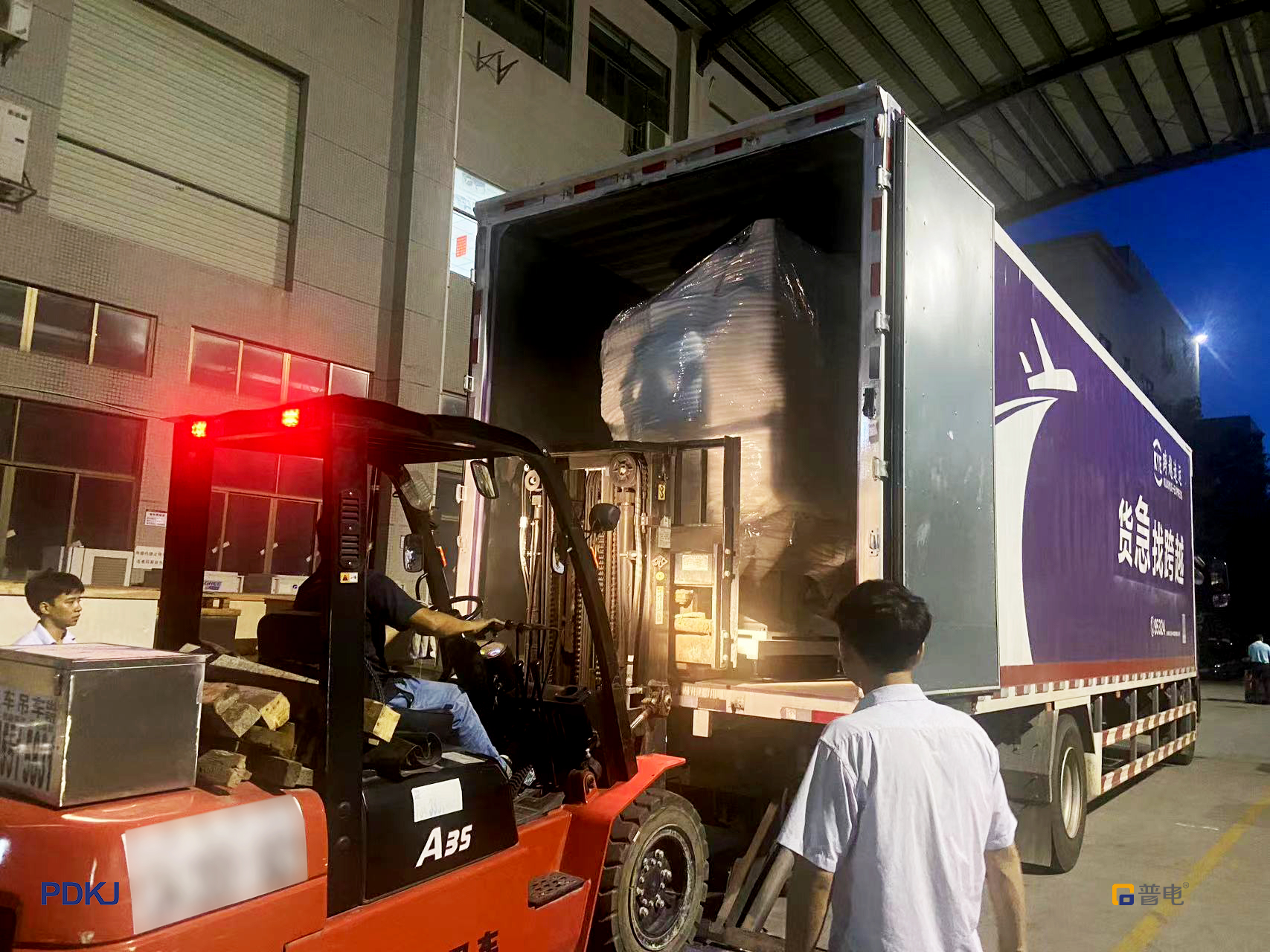

وكانت المهلة الزمنية لتسليم المشروع 40 يوم عمل . قبل الشحن، خضعت الماكينة للتجميع الكامل واختبارات التقادم وتجارب عملية اللحام.

بعد وصول المعدات إلى منشأة العميل، قام مهندسو PDKJ بالتركيب والتشغيل في الموقع، جنبًا إلى جنب مع تدريب المشغلين، مما ساعد على انتقال خط الإنتاج إلى التشغيل المنتظم بكفاءة.

Ⅳ تم تسليم المعدات ووضعها في مرحلة الإنتاج

لقد دخلت الآن آلة لحام لوحة تحديد موضع ممتص الصدمات المخصصة عملية مستقرة في ورشة الإنتاج الخاصة بالعميل.

• تحسين الجودة: تعالج تركيبات تحديد المواقع متعددة المراحل انحرافات محاذاة قطع العمل وتساعد في الحفاظ على قوة وتشكيل اللحام المتسق، مما يدعم متطلبات مراقبة الجودة للمكونات المتعلقة بسلامة السيارات.

• كفاءة محسنة: يدعم التكوين المرن لمحطة العمل المزدوجة ترتيبات الإنتاج المختلفة دون إجراء تغييرات متكررة على التركيبات. تساعد دورة الشغل الكاملة التي تبلغ مدتها 6 ثوانٍ تقريبًا على تلبية متطلبات القدرة الإنتاجية لورشة العمل.

• تحسين السلامة التشغيلية: تساعد ستارة ضوء الأمان وأدوات التحكم في التشغيل باليدين وميزات الحماية الأخرى على تقليل مخاطر سلامة محطات العمل ودعم متطلبات التشغيل لمنشآت تصنيع السيارات.

يوضح هذا المشروع نهج PDKJ في معدات اللحام المخصصة للسيارات: الجمع بين تحديد المواقع الخاصة بقطع العمل، وتكنولوجيا اللحام المقاومة المناسبة، ودورات الإنتاج الخاضعة للرقابة، والدعم الفني في الموقع لمساعدة الشركات المصنعة على تحسين اتساق اللحام وكفاءة الإنتاج.
