آلة اللحام بالليزر ذات المنصة ثلاثية المحاور PDKJ لشفرات المروحة

▷ صناعة التطبيقات: تصنيع مراوح التبريد

▷ قطعة العمل: دفاعات المروحة / شفرات المروحة

في تصنيع مراوح التبريد، تعد جودة الاتصال بين شفرات المروحة وقلب الدوار أحد الاعتبارات المهمة في عملية اللحام. بالنسبة لقطع العمل ذات الميزات الهيكلية المحددة ومتطلبات موضع اللحام، يجب أن يأخذ تصميم المعدات في الاعتبار موضع قطع العمل ومسارات اللحام وعمليات الإنتاج.

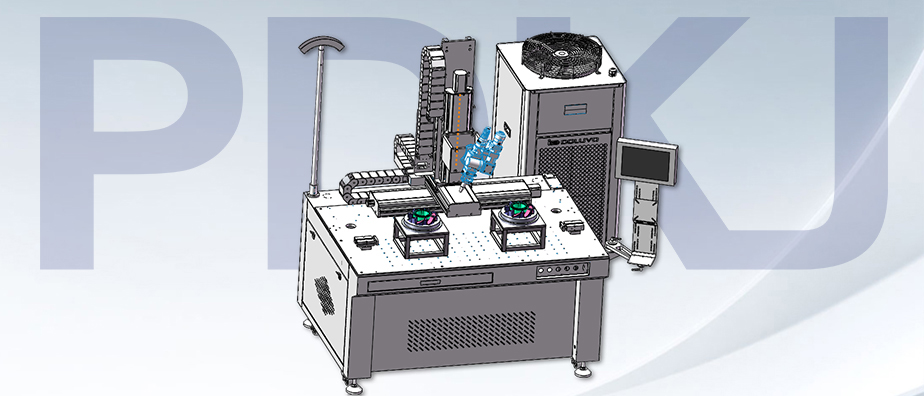

تتميز هذه العلبة بآلة اللحام بالليزر ذات المنصة ثلاثية المحاور PDKJ لشفرات المروحة ، التي تم تطويرها وتصنيعها بواسطة PDKJ. باستخدام نظام اللحام بالليزر بقدرة 1500 واط، تدمج الماكينة التحكم في الحركة ثلاثي المحاور، وتركيبات تحديد المواقع، وآلية التثبيت الدوارة لتوفير حل لحام مخصص لربط شفرات المروحة بقلب الدوار.

1. خلفية المشروع

تم تطوير هذا المشروع لصناعة تصنيع مراوح التبريد لتلبية متطلبات اللحام لتوصيل شفرات المروحة بقلب الدوار.

تتميز قطع العمل هذه بخصائص هيكلية وتجميعية محددة. أثناء اللحام، يجب على الشركات المصنعة ألا تأخذ في الاعتبار جودة اللحام فحسب، بل أيضًا تحديد موضع قطعة العمل ومواقع اللحام وتنسيق العمليات عبر الشفرات المتعددة.

عند استخدام معدات اللحام للأغراض العامة، قد تظل عملية التشغيل تتطلب تعديلات لتلائم هيكل المنتج. ولذلك يحتاج العميل إلى حل معدات مصمم خصيصًا لخصائص قطع العمل وعملية اللحام المحددة.

لتلبية هذه المتطلبات، صممت PDKJ آلة لحام مخصصة حول مواضع اللحام، ومسارات الحركة، وطرق التثبيت المطلوبة لشفرات المروحة. من خلال دمج اللحام بالليزر مع التحكم في الحركة ثلاثي المحاور وآلية تحديد المواقع الدوارة، فقد تم تصميم المعدات لتتوافق بشكل أفضل مع متطلبات المعالجة للمنتج المحدد.

2. تنسيق أوضاع اللحام ومسارات الحركة وتحديد موضع قطعة العمل

بالنسبة إلى لحام شفرات المروحة في قلب الدوار، ركز المشروع على ثلاثة اعتبارات رئيسية.

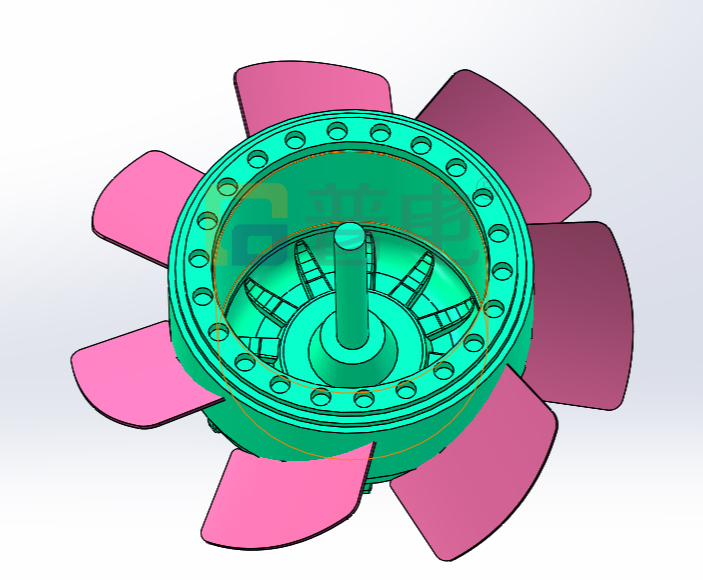

① لحام الوصلة بين شفرات المروحة وقلب العضو الدوار

تم تصميم الماكينة من أجل لحام نقاط الاتصال بين شفرات المروحة وقلب الدوار. يمكن تحديد مسارات اللحام ومعلمات العملية وفقًا لهيكل قطعة العمل الفعلي لتلبية متطلبات الوصلة المقابلة.

② تحديد موضع الشفرات المتعددة وتنسيق تسلسل اللحام

يجب أن يتم وضع شفرات المروحة وفقًا لهيكل قطعة العمل ويتم لحامها بالتسلسل. يحتاج تصميم المعدات إلى مراعاة وضع الشفرة، وتثبيت الدوار، والفهرسة الزاوية بعد كل لحام، مما يساعد على تقليل التعديلات اليدوية المتكررة بين أوضاع اللحام.

③ تنسيق حركة اللحام مع تسلسل التشغيل

أثناء اللحام، يتبع رأس اللحام بالليزر مسارًا مبرمجًا أثناء العمل بالتنسيق مع موضع قطعة العمل والآليات الدوارة لإكمال اللحام في مواقع مختلفة. يجب تخطيط هيكل الماكينة وتسلسل التشغيل معًا لتلبية متطلبات المعالجة للمنتج المحدد.

بناءً على هذه المتطلبات، اعتمدت PDKJ حلاً يجمع بين منصة ثلاثية المحاور وآلية تثبيت دوارة. تم دمج حركة اللحام، وتحديد موضع قطع العمل، والفهرسة الزاوية في تصميم موحد للمعدات.

3. الميزات الرئيسية لآلة اللحام بالليزر ثلاثية المحاور PDKJ لشفرات المروحة

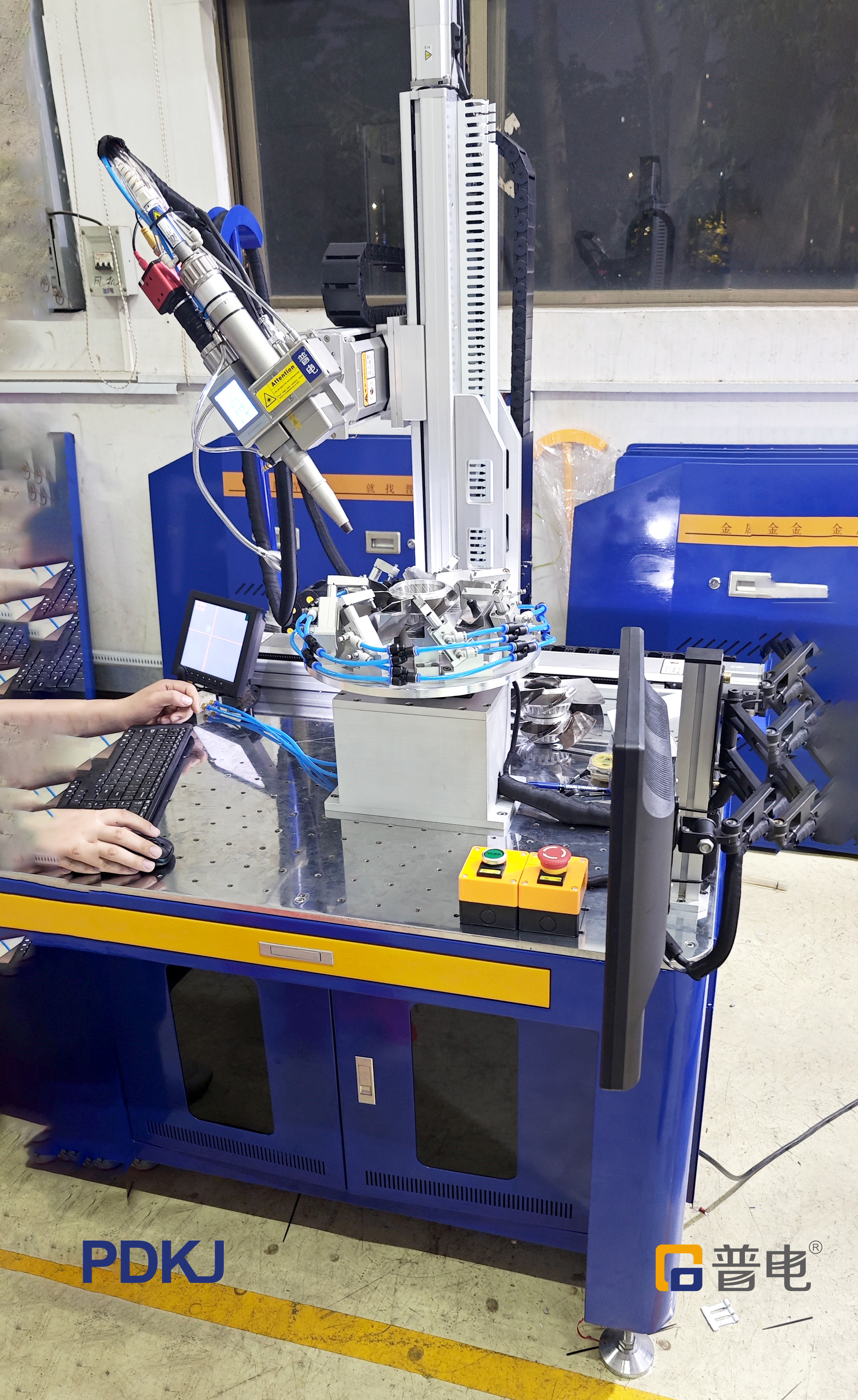

يستخدم هذا المشروع نظام لحام بالليزر بقدرة 1500 واط مزود بوحدات حركة ثلاثية المحاور، وتركيبات مخصصة للعمل، ورأس لحام بالليزر، وآلية تثبيت دوارة. تم تصميم الماكينة خصيصًا حول عملية لحام شفرة المروحة.

3.1 حركة ثلاثية المحاور لمسارات اللحام المبرمجة

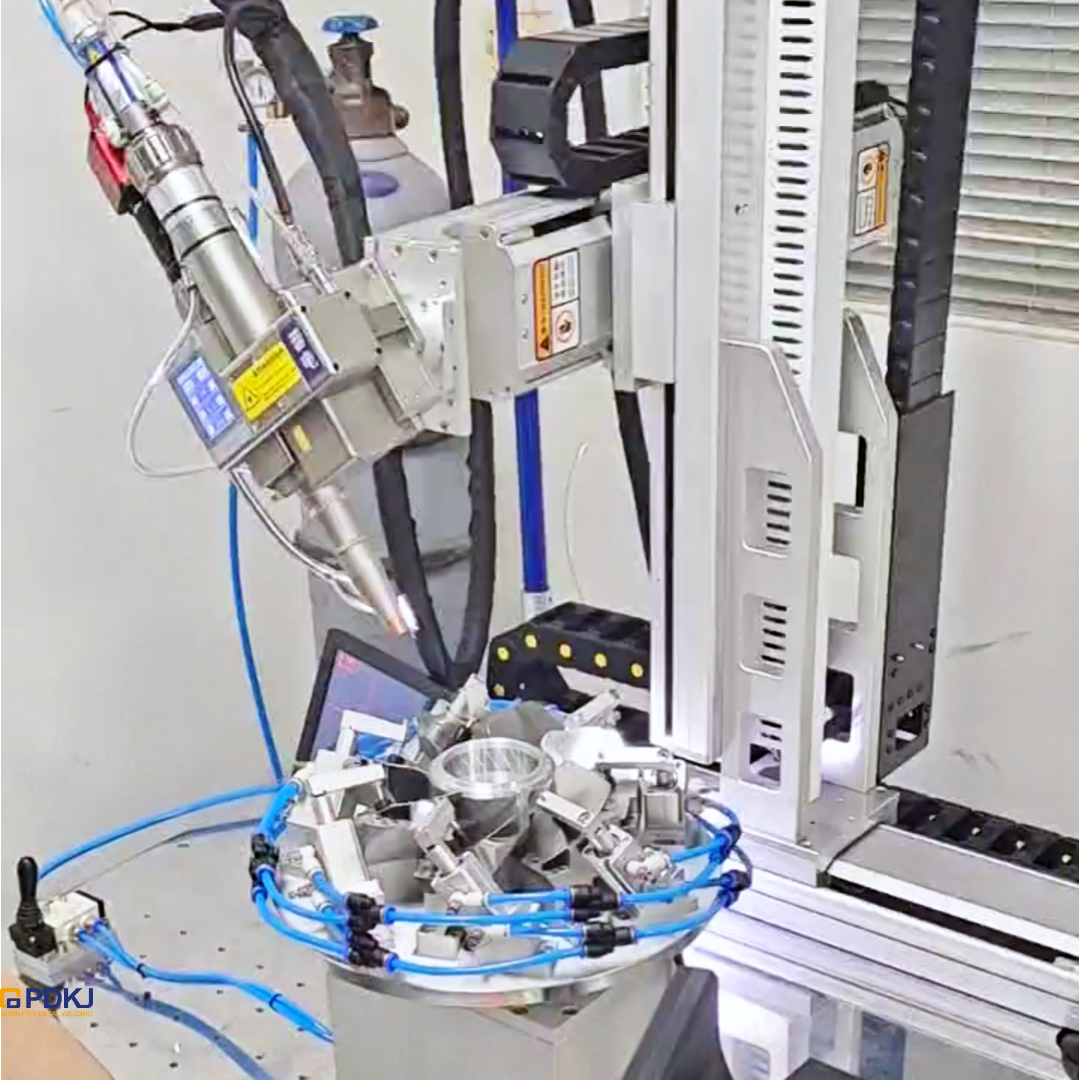

تستخدم الآلة وحدات حركة المحاور X وY وZ لتوجيه رأس اللحام بالليزر على طول مسارات اللحام المبرمجة.

بالنسبة لنقاط الاتصال بين شفرات المروحة وقلب الدوار، يمكن تخطيط مسارات اللحام وفقًا لهيكل قطعة العمل المحددة. وهذا يقلل من الاعتماد على عمليات اللحام اليدوية.

3.2 تركيبات تحديد المواقع المخصصة لتثبيت قطع العمل

تم تجهيز الماكينة بتركيبات تحديد موضعية تم تصنيعها لتناسب قطعة العمل، بالإضافة إلى آلية تثبيت دوارة لتحديد موضع المكونات وتأمينها.

يساعد التصميم المناسب للتركيبات على إنشاء مواضع تحميل ثابتة لقطع العمل ويوفر أساسًا مستقرًا للحام اللاحق. يجب التحقق من دقة تحديد الموضع الفعلية والنطاق المطبق من خلال الاختبار بناءً على أبعاد قطعة العمل وظروف التثبيت.

3.3 آلية دوارة لحام شفرات متعددة

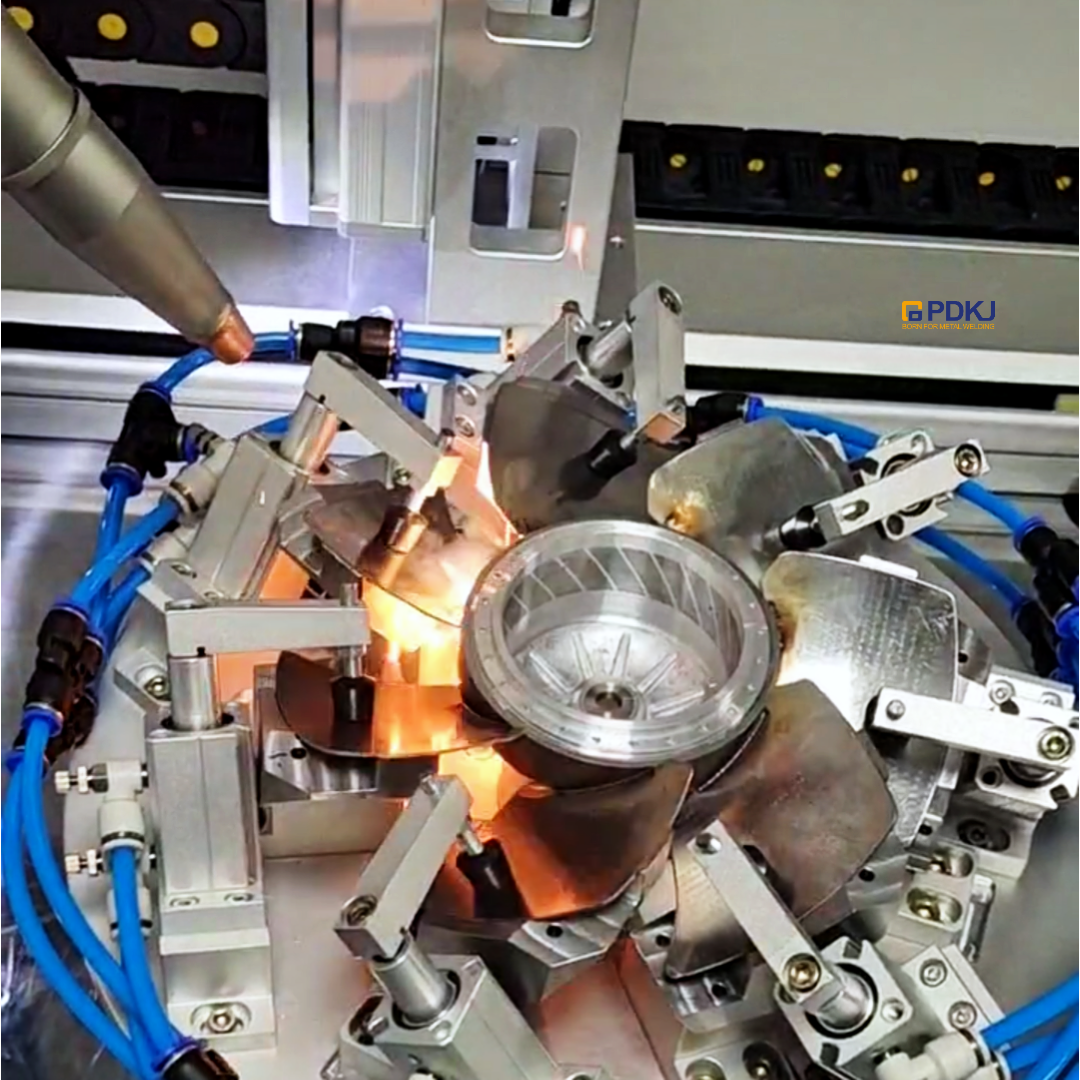

وفقاً لتصميم الماكينة، فإن آلية الدوران تغير زاوية قطعة العمل لتتوافق مع أوضاع اللحام المختلفة للشفرة. بعد لحام موضع شفرة واحدة، تدور الوحدة إلى زاوية محددة مسبقًا لعملية اللحام التالية، وتستمر حتى اكتمال تسلسل اللحام المطلوب.

يقوم هذا التصميم بتنسيق موضع الشفرة والفهرسة الزاوية وعمليات اللحام، مما يجعله مناسبًا للتطبيقات التي تتطلب لحامًا متسلسلًا في مواقع متعددة.

3.4 تصميم المحطة المزدوجة للحام والتحميل/التفريغ

تعتمد الآلة تكوين المحطة المزدوجة. أثناء إجراء اللحام في إحدى المحطات، يمكن للمشغلين تحميل أو تفريغ قطع العمل في المحطة الأخرى.

يهدف هذا التخطيط إلى تحسين التنسيق بين اللحام ومعالجة المواد مع تقليل وقت خمول المعدات. يجب التحقق من وقت الدورة الفعلي والإنتاجية وفقًا لمواصفات المنتج، وكفاءة المشغل، وظروف الإنتاج في الموقع.

4. من تكوين المعدات إلى تنفيذ الإنتاج

بالنسبة لمشاريع معدات اللحام المخصصة، يتضمن التسليم أكثر من مجرد تصنيع الآلة. يجب أيضًا تكوين المعدات لتلبية منتجات العميل ومتطلبات الإنتاج.

لقد تم تسليم آلة اللحام بالليزر ذات المنصة ثلاثية المحاور PDKJ لشفرات المروحة ووضعها في مرحلة الإنتاج في منشأة العميل. يوضح انتقالها من تصميم المعدات إلى التصنيع العملي قيمة معدات اللحام المخصصة في عمليات الإنتاج المتخصصة.

بالنسبة للمصنعين، يمكن لآلة اللحام المخصصة المناسبة أن تساعد في مواءمة عمليات الإنتاج بشكل أوثق مع متطلبات معالجة المنتج. سواء كان ذلك يحسن كفاءة الإنتاج، أو يعزز اتساق اللحام، أو يقلل من العمليات اليدوية، يجب تقييمه باستخدام بيانات الإنتاج الفعلية، ونتائج التحقق من صحة العملية، وأداء تشغيل المعدات.

تظل PDKJ تركز على متطلبات اللحام العملية للعملاء، وتطوير حلول المعدات بناءً على خصائص قطعة العمل وعمليات الإنتاج المحددة.
