ما هو اللحام بالليزر وكيف يعمل؟

كيف يعمل اللحام بالليزر يستخدم

اللحام بالليزر الحرارة المركزة لإذابة ودمج المواد في المفصل:

• العملية : يسلم شعاع الليزر طاقة مكثفة ومركزة إلى منطقة صغيرة، مما يؤدي إلى إنشاء حوض منصهر يتصلب في رابطة قوية

• تأثير ثقب المفتاح : عند مستويات طاقة كافية، يبخر الشعاع المادة لتكوين 'ثقب المفتاح' - وهو تجويف بخار يتيح اختراقًا أعمق ويثبت حوض اللحام

• ميزة الدقة : الحد الأدنى من انتشار الحرارة يقلل من التشويه ويحافظ على خصائص المواد

المعلمات الحرجة : يحدد الطول الموجي والقوة والتركيز عمق الاختراق وخصائص اللحام

أنواع الليزر للحام

يعتمد الاختيار على خصائص المادة وسمكها والدقة المطلوبة

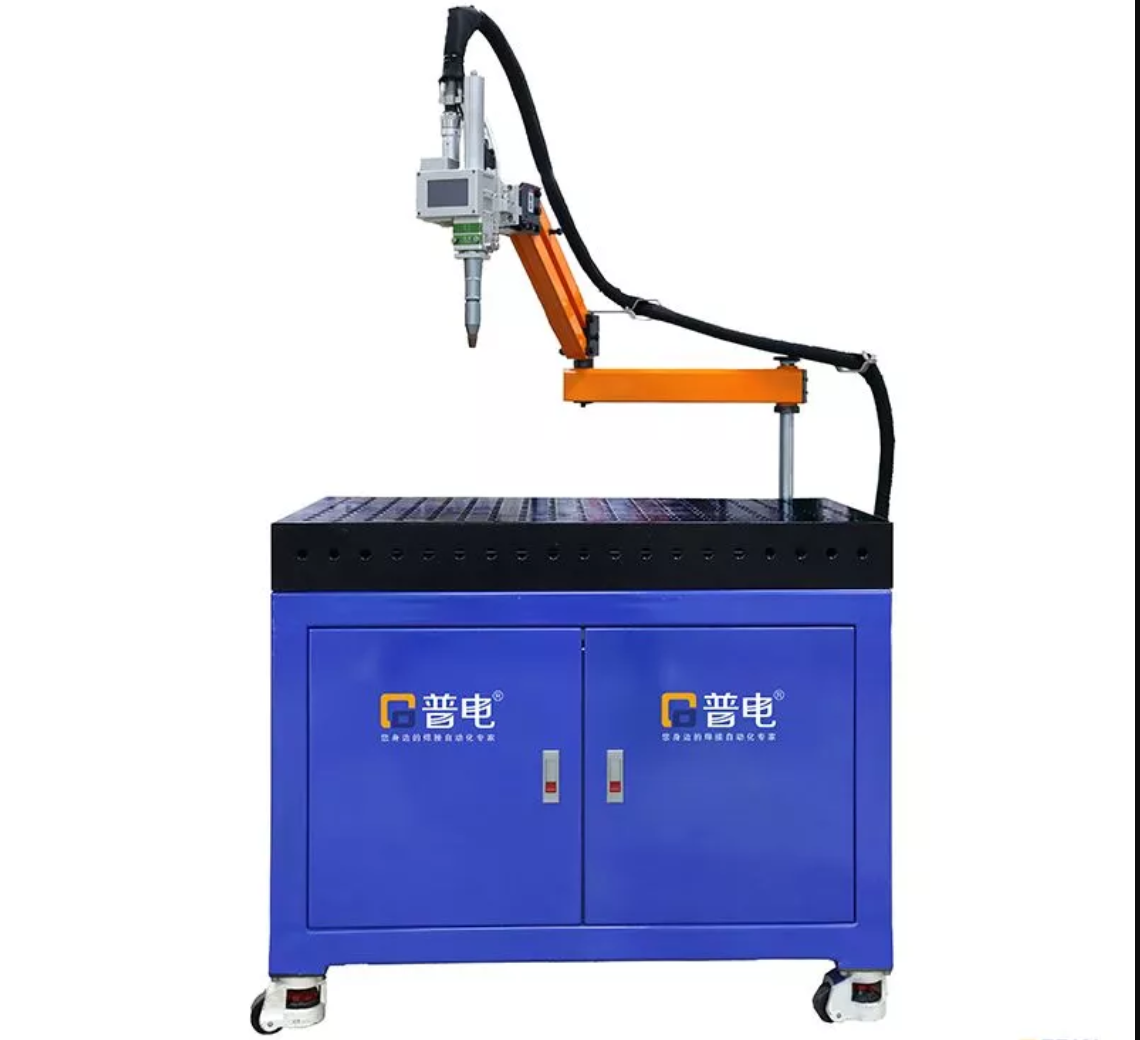

مكونات نظام اللحام بالليزر

مصدر الليزر: يولد شعاع الليزر (ليزر ثاني أكسيد الكربون أو ليزر الألياف أو ليزر الحالة الصلبة)

نظام توصيل الشعاع: دليل شعاع يتكون من مرايا أو عدسات أو ألياف بصرية

نظام تحديد المواقع: ذراع تثبيت أو ذراع آلي لتحديد موضع الأجزاء بدقة

وحدة التحكم: تنظم معلمات الطاقة والتركيز والحركة

غاز التدريع: يمنع الأكسدة وتلوث حوض اللحام

يوفر النظام المتكامل اتصالات مستقرة وموثوقة وعالية الجودة من خلال التحكم الدقيق في العملية.

تقنيات اللحام

لحام التوصيل

• الآلية : ذوبان السطح عن طريق التوصيل الحراري دون تشكيل ثقب المفتاح

• الخصائص : اختراق سطحي، تشويه منخفض، لحام سلس

• التطبيقات : مواد رقيقة، مكونات حساسة

لحام ثقب المفتاح

• الآلية : يؤدي التبخير عالي الطاقة إلى إنشاء ثقب مفتاح عميق الاختراق

• الخصائص : اللحامات العميقة، المفاصل القوية، التحكم الدقيق في المعلمات المطلوبة

• التطبيقات : مواد سميكة، متطلبات عالية القوة

اللحام بالليزر الهجين

• الجمع : اللحام بالليزر + اللحام بالقوس الكهربائي (MIG/TIG)

• المزايا :

• تعزيز القدرة على سد الفجوات

• زيادة سرعة اللحام

• تحسين جودة المفاصل للتكوينات الصعبة

• التطبيقات : السيارات، الصناعات الثقيلة

تطبيقات الصناعة

تصنيع الأجهزة الطبية

• المكونات : الأدوات الجراحية، الغرسات، معدات التشخيص

• المواد : الفولاذ المقاوم للصدأ والتيتانيوم وسبائك الكوبالت والكروم

• فوائد :

• مفاصل خالية من التلوث ضرورية لسلامة المرضى

• قدرة اللحام الجزئي للمكونات المصغرة

• الاتساق الآلي للأجهزة ذات الموثوقية العالية

مزايا اللحام بالليزر

الدقة والدقة

• التحكم في عرض اللحام على مستوى الميكرون

• أنماط معقدة ومناطق يصعب الوصول إليها

• جودة دفعة متسقة مع الحد الأدنى من هدر المواد

السرعة والكفاءة

• معالجة سريعة مقارنة بالطرق التقليدية

• مناسبة للإنتاج الآلي بكميات كبيرة

• تقليل تكاليف العمالة والأخطاء البشرية

الحد الأدنى من التأثير الحراري

• المنطقة الصغيرة المتأثرة بالحرارة (HAZ)

• يحافظ التشويه المنخفض على هندسة الأجزاء

• انخفاض متطلبات معالجة ما بعد اللحام

نصيحة : قم بموازنة السرعة ومعلمات التحكم في الحرارة لتحقيق وصلات مثالية وخالية من التشويه لموادك المحددة

التحديات والقيود

ارتفاع الاستثمار الأولي

• تكاليف كبيرة للمعدات والبنية التحتية

• متطلبات التدريب المتخصصة للمشغلين

• مصاريف الصيانة والإصلاح

• الاعتبار : أكثر ملاءمة للتطبيقات ذات الحجم الكبير أو التطبيقات الدقيقة

القيود المادية

• المواد العاكسة : قد يعكس النحاس والألومنيوم طاقة الشعاع

• الموصلية الحرارية العالية : يتحدى تبديد الحرارة السريع استقرار اللحام

• البلاستيك/المركبات : مخاطر التدهور الحراري

• حساسية السطح : يتطلب تنظيفًا وتحضيرًا شاملين

• نصيحة : قم بتقييم توافق المواد وحجم الإنتاج لتحديد ما إذا كان اللحام بالليزر يبرر الاستثمار في تطبيقك
