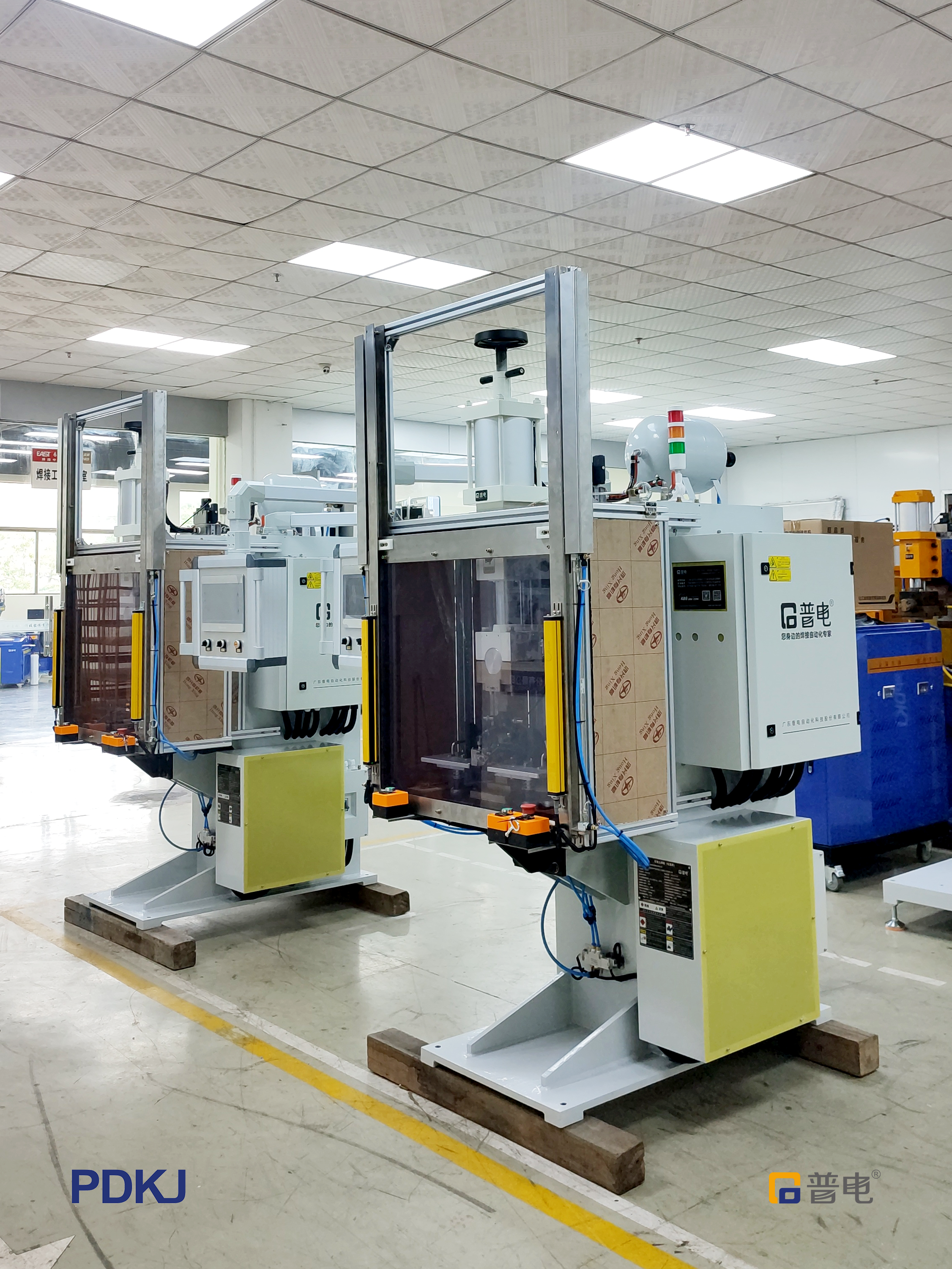

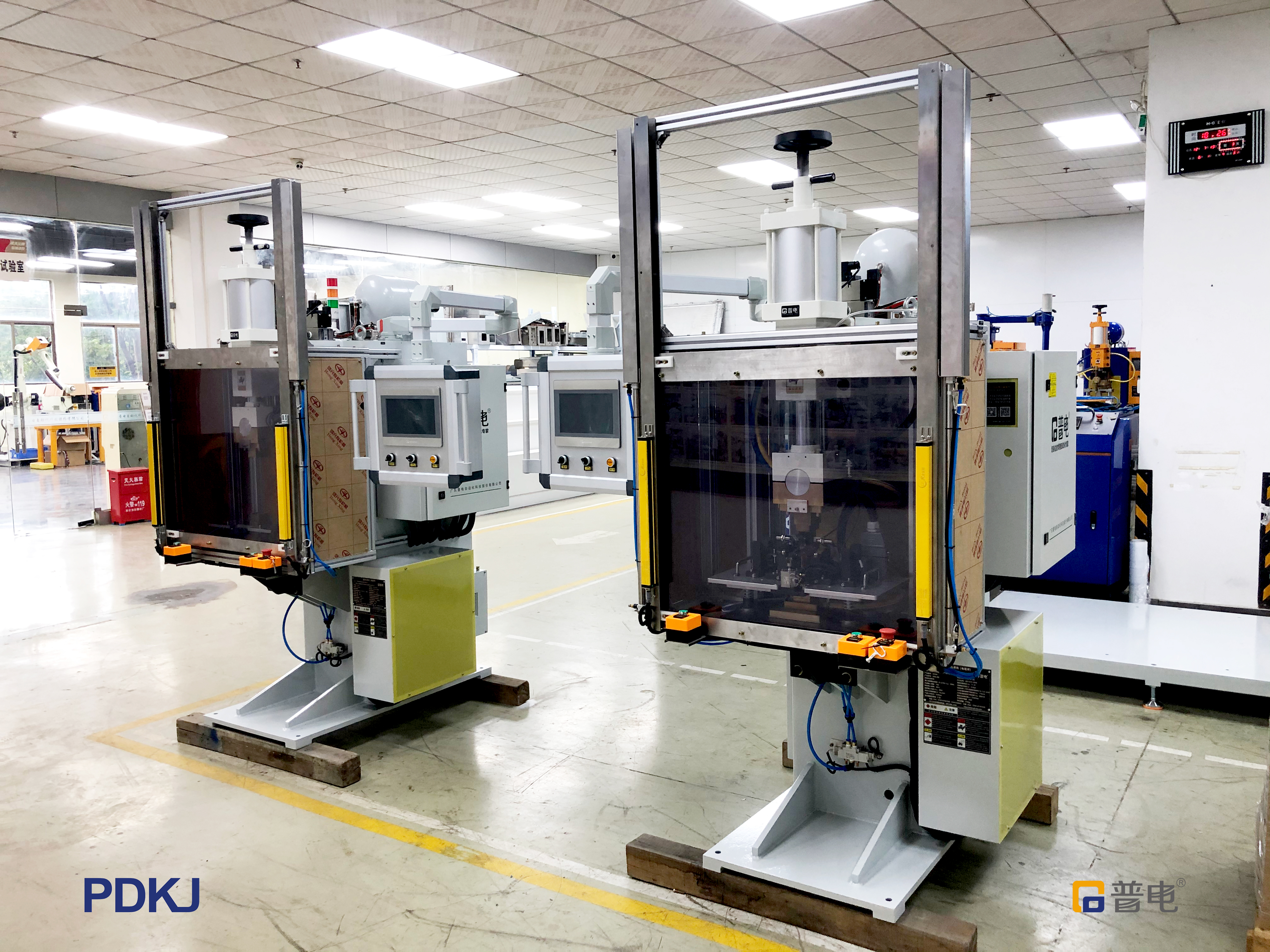

PDKJ Özel Amortisör Konumlandırma Plakası Kaynak Makinesi

Uygulama Endüstrisi: Otomotiv İmalatı

İş parçası: Amortisör braketi tertibatı

Otomotiv bileşen imalatında konumlandırma doğruluğu, kaynak prosesinin uygunluğu ve üretim iş akışının tamamı nihai proses sonuçlarını etkiler. Farklı yapısal özelliklere sahip metal iş parçaları için özel kaynak ekipmanı ve özelleştirilmiş fikstürler, üreticilerin üretim gereksinimlerini daha iyi karşılamalarına yardımcı olabilir.

Bu kasada , PDKJ tarafından geliştirilen ve seri üretim için büyük bir yerli otomotiv üreticisinin üretim atölyesine başarıyla teslim edilen Amortisör braketlerinin projeksiyon kaynağı için tasarlanan makine, yüksek hacimli üretimdeki kalite ve verimlilik zorluklarının üstesinden gelmek için eksiksiz bir direnç kaynağı çözümü sunar.özel bir amortisör konumlandırma plakası kaynak makinesi yer alıyor.

Ⅰ Proje Arka Planı

Müşteri Profili

Müşteri, otomotiv imalat sanayinde, araçların ve ilgili bileşenlerin geliştirilmesi, üretimi veya imalat desteğini içeren ticari faaliyetlerle faaliyet göstermektedir. Üretim gereksinimleri arasında uygun proses uyumluluğu, tutarlı kaynak kalitesi ve verimli üretim işlemleri yer alır.

Proje Gereksinimleri

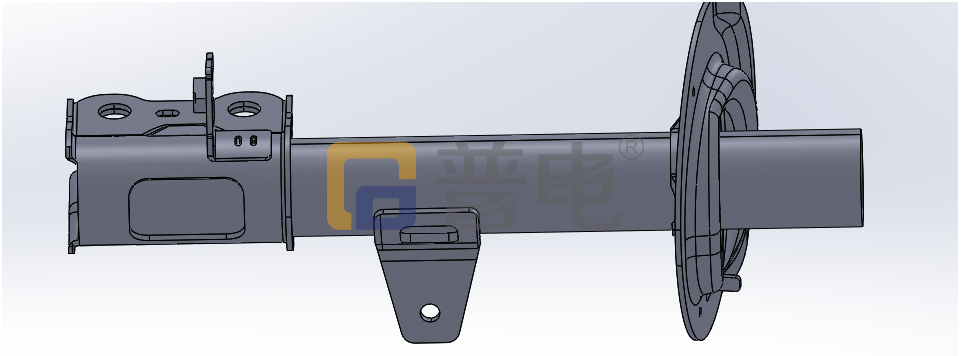

Bu projedeki iş parçası, amortisör konumlandırma plakası ve braketinden oluşan bir düzenektir. İş parçası tasarımına bağlı olarak, kaynak çıkıntılarına sahip küçük bir plakanın bir burcun üzerine kaynaklanması gerekir.

Konumlandırma plakası nispeten küçük olduğundan kaynak sırasında yerleşimi, açısı ve uyumu dikkatle kontrol edilmelidir. Tekrarlanan manuel ayarlamalar, çalıştırma adımlarının sayısını artırabilir ve tutarlı konumlandırmanın sürdürülmesini zorlaştırabilir.

Bu nedenle müşteri, bu iş parçasıyla uyumlu özel kaynak ekipmanına ihtiyaç duydu. Fikstür konumlandırma, koordineli mekanik eylemler ve kontrollü kaynak parametreleri sayesinde, üretim sürecini standartlaştırmak ve gerçek üretim gereksinimlerini karşılamak için gereken ekipman.

Ⅱ Temel Kaynak Zorluklarının Belirlenmesi

Gerçek üretimde bu otomotiv bileşenlerinin kaynaklanması çeşitli zorlukları beraberinde getirir.

1. Zor İş Parçası Konumlandırması ve Tutarsız Ürün Kalitesi

Amortisör bileşenleri sol ve sağ simetrik iş parçalarını içerir. Küçük braketler manuel olarak yerleştirildiğinde açı ve konumda değişiklikler meydana gelebilir. Dengesiz konumlandırma referansları kaynak sonrasında braketin yanlış hizalanmasına neden olabilir ve sonraki montaj sırasında zorluklara neden olabilir.

Bu konumlandırma sapmaları aynı zamanda zayıf kaynaklar ve yanlış yerleştirilmiş kaynak noktaları gibi kusurlara da katkıda bulunabilir.

2. Zor Projeksiyon Kaynak Parametresi Eşleştirmesi ve Değişken Kaynak Dayanımı

Projeksiyon kaynağı, elektrot kuvveti ile kaynak akımı arasında uygun koordinasyon gerektirir. Geleneksel ekipmanın basıncı veya çıkış enerjisi dalgalanırsa, çıkıntıların çökmesi, aşırı sıçrama ve tutarsız kaynak külçesi oluşumu gibi sorunlar ortaya çıkabilir.

Otomotiv güvenliğiyle ilgili bileşenlerin sıkı kaynak mukavemeti gereksinimleri vardır. Bu nedenle seri üretim sırasındaki istikrarsız sonuçlar kalite kontrolün yükünü artırabilir.

3. Açık ve Güvenli Çalıştırma Prosedürleri

Ekipmanın iş parçası konumlandırma, bağlama, kaynaklama ve boşaltma işlemlerini mantıksal bir sırayla koordine etmesi gerekir. Operatörlerin üretim sırasında standart prosedürleri takip edebilmesi için uygun güvenlik koruması da sağlanmalıdır.

Ⅲ PDKJ Amortisör Konumlandırma Plakası Kaynak Makinesinin Temel Avantajları

Bu gereksinimleri karşılamak için PDKJ teknik ekibi, ekipman çözümünü geliştirmeden önce iş parçası çizimlerini, projeksiyon kaynak parametrelerini ve atölye çalışma koşullarını değerlendirdi.

Ortaya çıkan özel amortisör konumlandırma plakası kaynak makinesi, iş parçasının özel kaynak gereksinimlerini karşılamak için özel fikstürler, pnömatik sıkıştırma mekanizmaları, kaynak kontrol sistemi ve güvenlik koruma yapılarıyla birleştirilmiş dirençli kaynak teknolojisini kullanır.

1. Manuel Yükleme Hatalarını Azaltmak için Çok Noktalı Konumlandırma Armatürleri

Makine iki aşamalı bir konumlandırma sistemine sahiptir:

• Konumlandırma durdurucusu 1, ana amortisör iş parçasının paralel hizasının korunmasına yardımcı olur.

• Konumlandırma durdurucusu 2, iş parçası açısını ve sol-sağ konumunu kontrol eder.

• Alt elektrot, küçük braket plakasının konumunu ve açısını doğru bir şekilde sınırlamak için profile uygun bir yapı kullanır.

Özel bir konumlandırma silindiri kaynak öncesinde braket plakasını yerine bastırarak manuel yerleştirmeden kaynaklanan boşlukları ve hizalama sapmalarını azaltır. Bu fikstür bazlı yaklaşım, kaynak yanlış hizalamasını ve zayıf kaynak kusurlarını en aza indirmeye yardımcı olur.

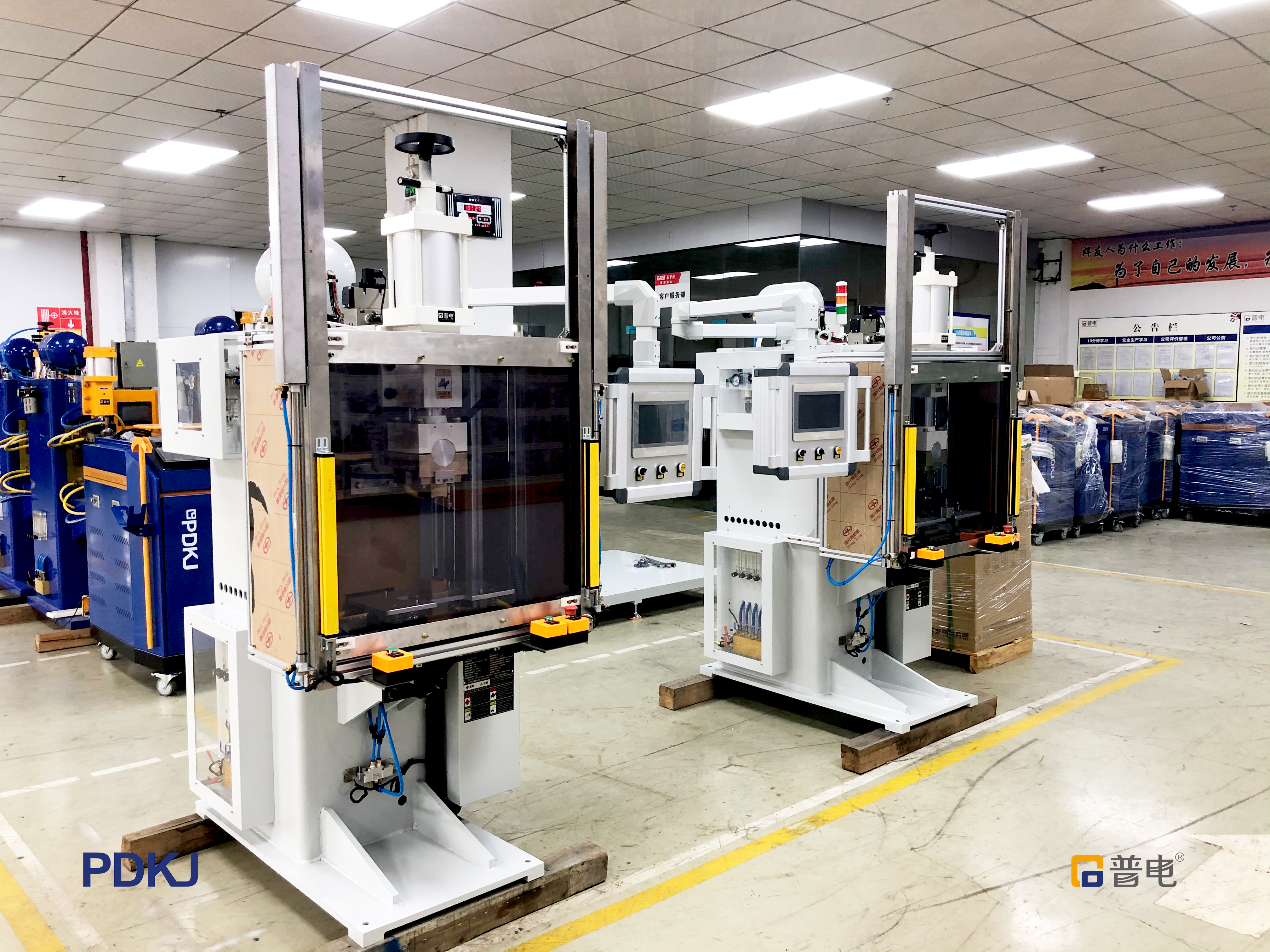

İki iş istasyonu bağımsız olarak çalışabilir. Farklı üretim siparişleri için esneklik sağlayarak ayrı ayrı kullanılabilirler veya aynı anda çalıştırılabilirler.

2. Güvenilir Seri Üretim için Kararlı Kaynak Çıkışı

Makine, PDKJ tarafından geliştirilen bir orta frekans transformatörü ve özel bir kaynak kontrolörü ile donatılmıştır. Bu konfigürasyon, amortisör braketinin projeksiyon kaynak gereksinimlerine uyacak şekilde kontrollü elektrot kuvveti ve kaynak akımı ile birden fazla kaynak noktasında senkronize kaynağı destekler.

Kapsamlı bir su soğutma sistemi, elektrotlardaki ısıyı sürekli olarak uzaklaştırarak malzeme toplamanın, elektrot birikmesinin ve aşınmanın azaltılmasına yardımcı olur. Bu, elektrotun hizmet ömrünü uzatır ve sürekli üretim sırasında tutarlı kaynak kalitesini destekleyerek kusur oranının azaltılmasına yardımcı olur.

3. Kararlı, Kontrol Edilebilir Bir Döngüyle Yarı Otomatik Çalışma

Makine yarı otomatik yükleme ve boşaltma işlemini kullanır. Tam çalışma sırası aşağıdaki gibidir:

1. Operatör küçük braket plakasını ve amortisör iş parçasını konumlandırır.

2. Operatör makineyi iki elle çalıştırma düğmelerini kullanarak çalıştırır.

3. Konumlandırma silindiri, iş parçasını sabitlemek için yerine hareket eder.

4. Üst sıkma silindiri sıkma kuvveti uygular.

5. Kaynak makinesi kaynak akımını sağlar.

6. Kaynak sonrası silindirler başlangıç ​​konumlarına geri döner.

7. Operatör bitmiş iş parçasını çıkarır.

Kaynak çevrimi yaklaşık 2 saniyedir , manuel yükleme ve boşaltma dahil bir iş parçasının tam çevrimi ise yaklaşık 6 saniyedir . Bu, müşterinin yüksek hacimli üretim gereksinimlerini destekler.

Güvenlik özellikleri arasında iki elle çalıştırma kontrolleri, güvenlik ışık perdesi ve harici koruyucu muhafaza bulunur. Bu özellikler birlikte otomotiv atölyesi operasyonları için tasarlanmış koordineli bir güvenlik koruma sistemi sağlar.

4. Verimli Uygulama için Eksiksiz Ekipman Teslimatı

Eksiksiz ekipman paketi, makine çerçevesini, özelleştirilmiş donanımları, su ve pnömatik sistem bileşenlerini, kaynak kontrol sistemini, güvenlik ışık perdesini ve ortak tabanı içerir.

Proje teslim süresi 40 iş günüdür . Sevkiyattan önce makineye komple montaj, eskitme testleri ve kaynak işlemi denemeleri uygulandı.

Ekipman müşterinin tesisine ulaştıktan sonra PDKJ mühendisleri, operatör eğitiminin yanı sıra yerinde kurulum ve devreye alma sağlayarak üretim hattının verimli bir şekilde normal çalışmaya geçişine yardımcı oldu.

Ⅳ Teslim Edilen ve Üretime Giren Ekipmanlar

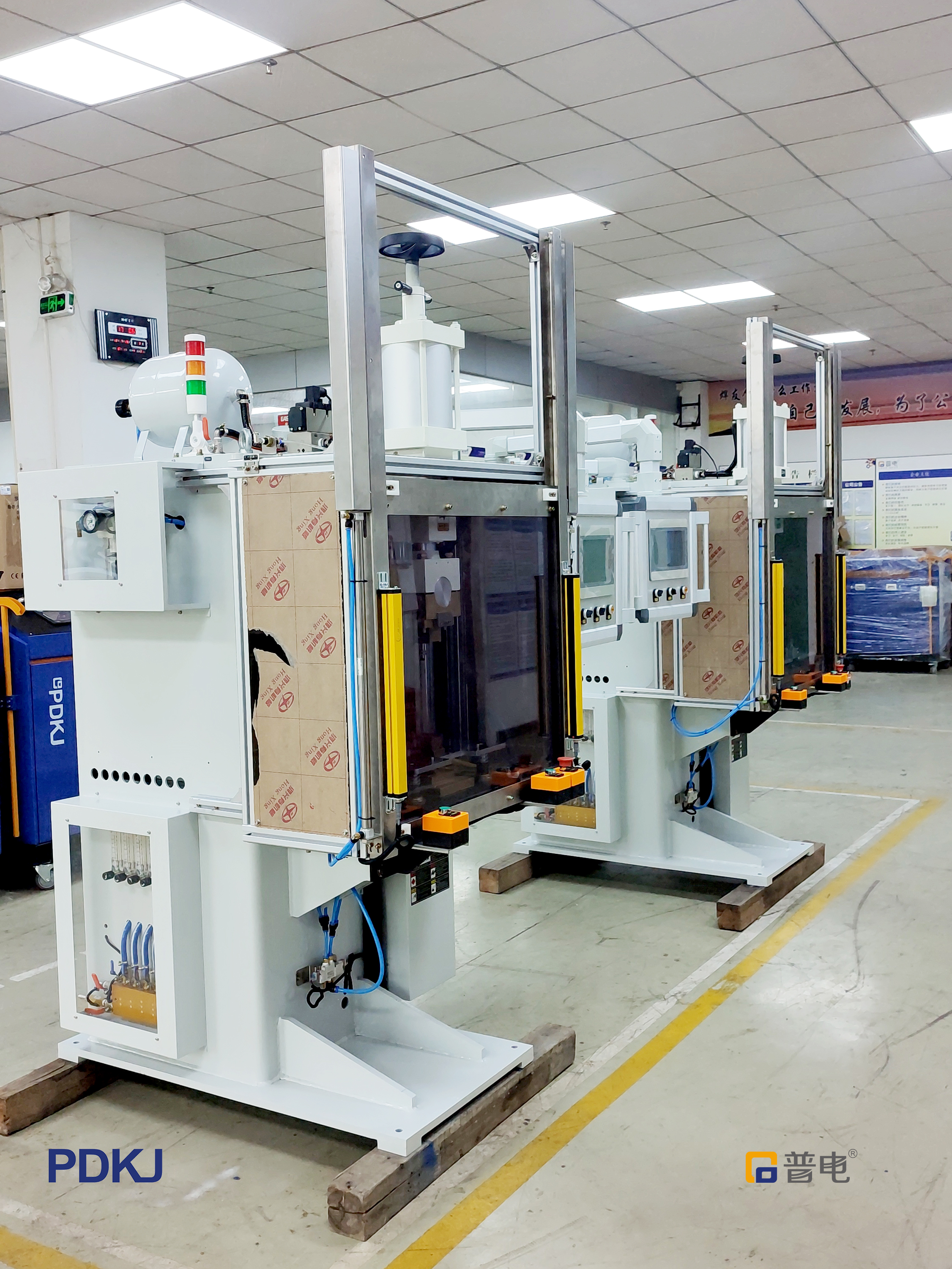

Özel amortisör konumlandırma plakası kaynak makinesi artık müşterinin üretim atölyesinde istikrarlı bir şekilde çalışmaya başlamıştır.

• Geliştirilmiş kalite: Çok kademeli konumlandırma fikstürleri, iş parçası hizalama sapmalarını giderir ve tutarlı projeksiyon kaynak mukavemeti ve oluşumunun korunmasına yardımcı olarak otomotiv güvenliğiyle ilgili bileşenler için kalite kontrol gereksinimlerini destekler.

• Geliştirilmiş verimlilik: Esnek çift iş istasyonu konfigürasyonu, sık sık donanım değişikliği gerektirmeden farklı üretim düzenlemelerini destekler. Yaklaşık 6 saniyelik tam iş parçası döngüsü, atölye üretim kapasitesi gereksinimlerinin karşılanmasına yardımcı olur.

• Geliştirilmiş operasyonel güvenlik: Güvenlik ışık perdesi, iki elle çalıştırma kontrolleri ve diğer koruyucu özellikler, iş istasyonu güvenlik risklerinin azaltılmasına yardımcı olur ve otomotiv üretim tesislerinin çalışma gereksinimlerini destekler.

Bu proje, PDKJ"nin özelleştirilmiş otomotiv kaynak ekipmanına yaklaşımını göstermektedir: iş parçasına özgü konumlandırmayı, uygun dirençli kaynak teknolojisini, kontrollü üretim döngülerini ve üreticilerin kaynak tutarlılığını ve üretim verimliliğini artırmasına yardımcı olmak için yerinde teknik desteği birleştirir.
