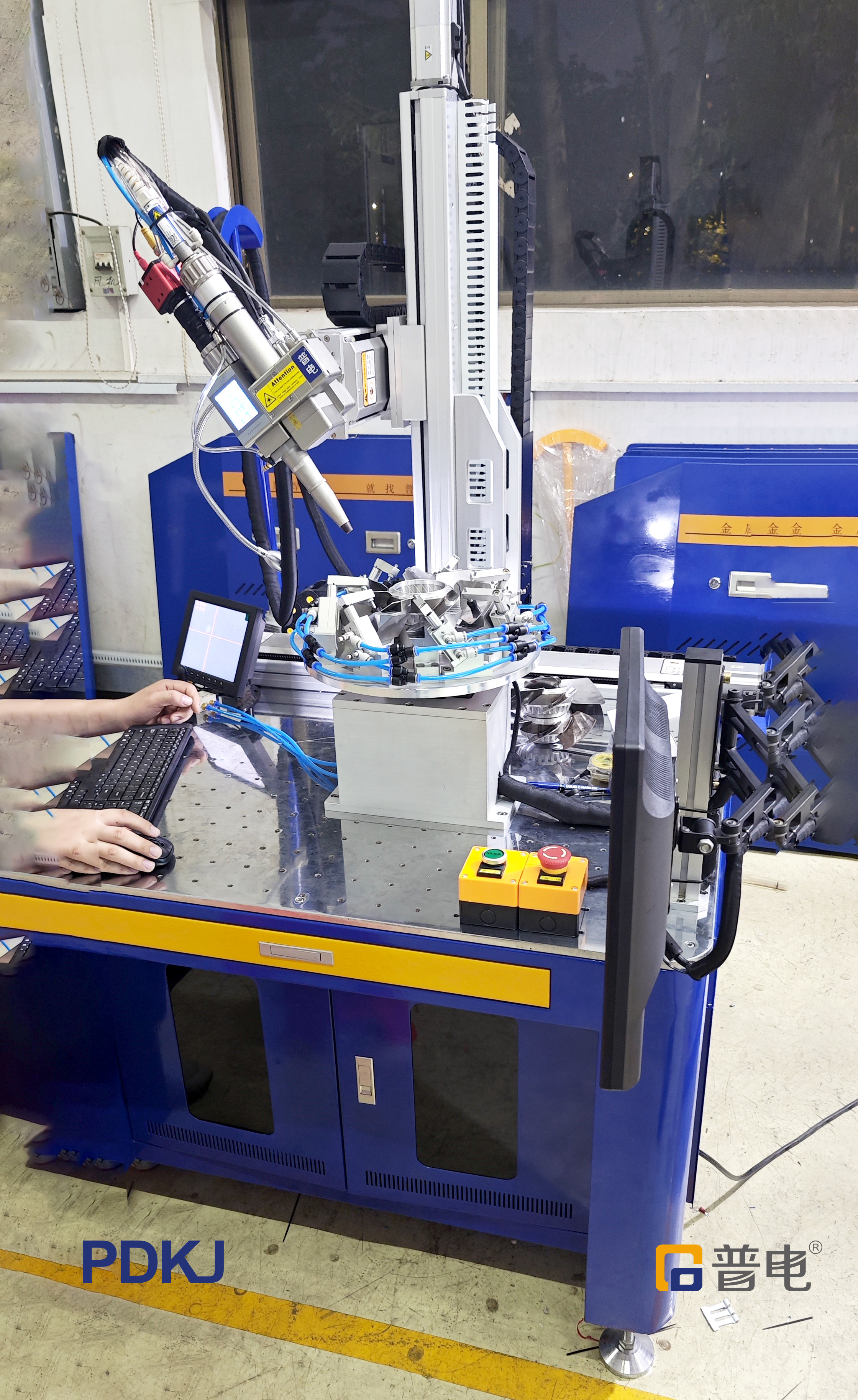

Fan Kanatları için PDKJ Üç Eksenli Platform Lazer Kaynak Makinesi

▷ Uygulama Sektörü: Soğutma Fanı İmalatı

▷ İş parçası: Fan Pervaneleri / Fan Kanatları

Soğutma fanı imalatında, fan kanatları ile rotor göbeği arasındaki bağlantının kalitesi, kaynak işleminde dikkate alınması gereken önemli bir husustur. Belirli yapısal özelliklere ve kaynak konumu gereksinimlerine sahip iş parçaları için ekipman tasarımı, iş parçası konumlandırmasını, kaynak yörüngelerini ve üretim operasyonlarını hesaba katmalıdır.

Bu çantada PDKJ tarafından geliştirilen ve üretilen 1500 W'lık bir lazer kaynak sistemi kullanan makine, fan kanatlarının rotor göbeklerine birleştirilmesi için özelleştirilmiş bir kaynak çözümü sağlamak üzere üç eksenli hareket kontrolünü, konumlandırma fikstürlerini ve bir döner kenetleme mekanizmasını entegre eder.Fan Kanatları için PDKJ Üç Eksenli Platform Lazer Kaynak Makinesi bulunmaktadır.

1. Projenin Arka Planı

Bu proje, fan kanatlarının rotor çekirdeklerine bağlanmasına yönelik kaynak gereksinimlerini karşılamak amacıyla soğutma fanı imalat endüstrisi için geliştirilmiştir.

Bu iş parçalarının belirli yapısal ve montaj özellikleri vardır. Kaynak sırasında imalatçıların yalnızca kaynak kalitesini değil aynı zamanda iş parçası konumlandırmasını, kaynak konumlarını ve birden fazla bıçak arasındaki operasyonların koordinasyonunu da dikkate alması gerekir.

Genel amaçlı kaynak ekipmanı kullanıldığında, ürün yapısına uyum sağlamak için çalışma süreci yine de ayarlamalar gerektirebilir. Bu nedenle müşterinin, iş parçalarının özelliklerine ve özel kaynak işlemine göre uyarlanmış bir ekipman çözümüne ihtiyacı vardı.

Bu gereksinimleri karşılamak için PDKJ, fan kanatları için gereken kaynak pozisyonları, hareket yolları ve bağlama yöntemleri etrafında özel bir kaynak makinesi tasarladı. Lazer kaynağının üç eksenli hareket kontrolü ve döner konumlandırma mekanizmasıyla entegre edilmesiyle ekipman, belirli ürünün işleme gereksinimlerini daha iyi karşılayacak şekilde tasarlanmıştır.

2. Kaynak Pozisyonlarını, Hareket Yollarını ve İş Parçası Konumlandırmasını Koordine Etmek

Fan kanatlarının rotor göbeklerine kaynaklanması için proje üç ana hususa odaklandı.

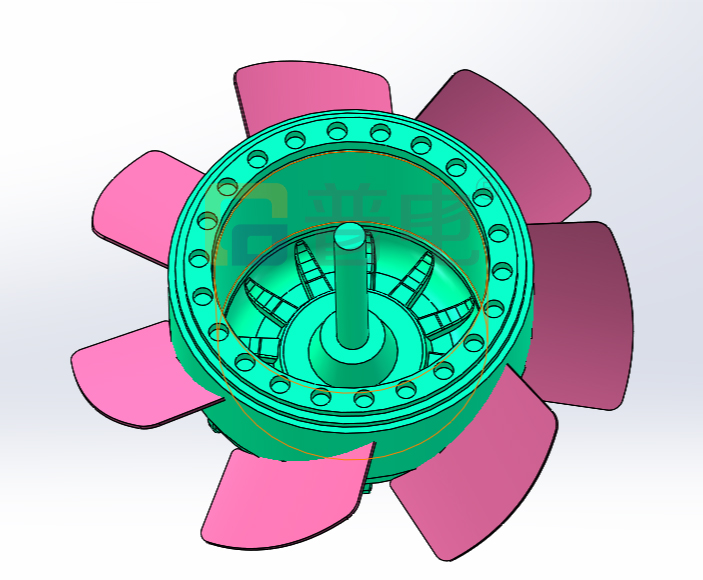

① Fan Kanatları ve Rotor Çekirdekleri Arasındaki Bağlantının Kaynaklanması

Makine, fan kanatları ile rotor çekirdeği arasındaki bağlantı noktalarının kaynaklanması için tasarlanmıştır. Kaynak yolları ve proses parametreleri, ilgili bağlantı gereksinimlerini karşılamak üzere gerçek iş parçası yapısına göre belirlenebilir.

② Çoklu Bıçakların Konumlandırılması ve Kaynak Sırasının Koordinasyonu

Fan kanatları iş parçası yapısına göre konumlandırılmalı ve sırayla kaynak yapılmalıdır. Ekipman tasarımının, her kaynaktan sonra bıçak konumlandırmayı, rotor kelepçelemesini ve açısal indekslemeyi hesaba katması gerekir; bu, kaynak konumları arasında tekrarlanan manuel ayarlamaların azaltılmasına yardımcı olur.

③ Kaynak Hareketinin Çalışma Sırasıyla Koordine Edilmesi

Kaynak sırasında lazer kaynak kafası, farklı konumlarda kaynak işlemini tamamlamak için iş parçası konumlandırma ve döner mekanizmalarla koordineli olarak çalışırken programlanmış bir yörüngeyi takip eder. Makine yapısı ve çalışma sırası, belirli bir ürünün işleme gereksinimlerini karşılayacak şekilde birlikte planlanmalıdır.

Bu gereksinimlere dayanarak PDKJ, üç eksenli bir platformu döner kenetleme mekanizmasıyla birleştiren bir çözümü benimsedi. Kaynak hareketi, iş parçası konumlandırma ve açısal indeksleme, birleşik bir ekipman tasarımına entegre edilmiştir.

3. Fan Kanatları için PDKJ Üç Eksenli Lazer Kaynak Makinesinin Temel Özellikleri

Bu projede üç eksenli hareket modülleri, özel iş parçası bağlama aparatları, lazer kaynak kafası ve döner bağlama mekanizmasıyla donatılmış 1500 W"lık bir lazer kaynak sistemi kullanılıyor. Makine, fan kanadı kaynak işlemine göre özel olarak tasarlanmıştır.

3.1 Programlanmış Kaynak Yörüngeleri için Üç Eksenli Hareket

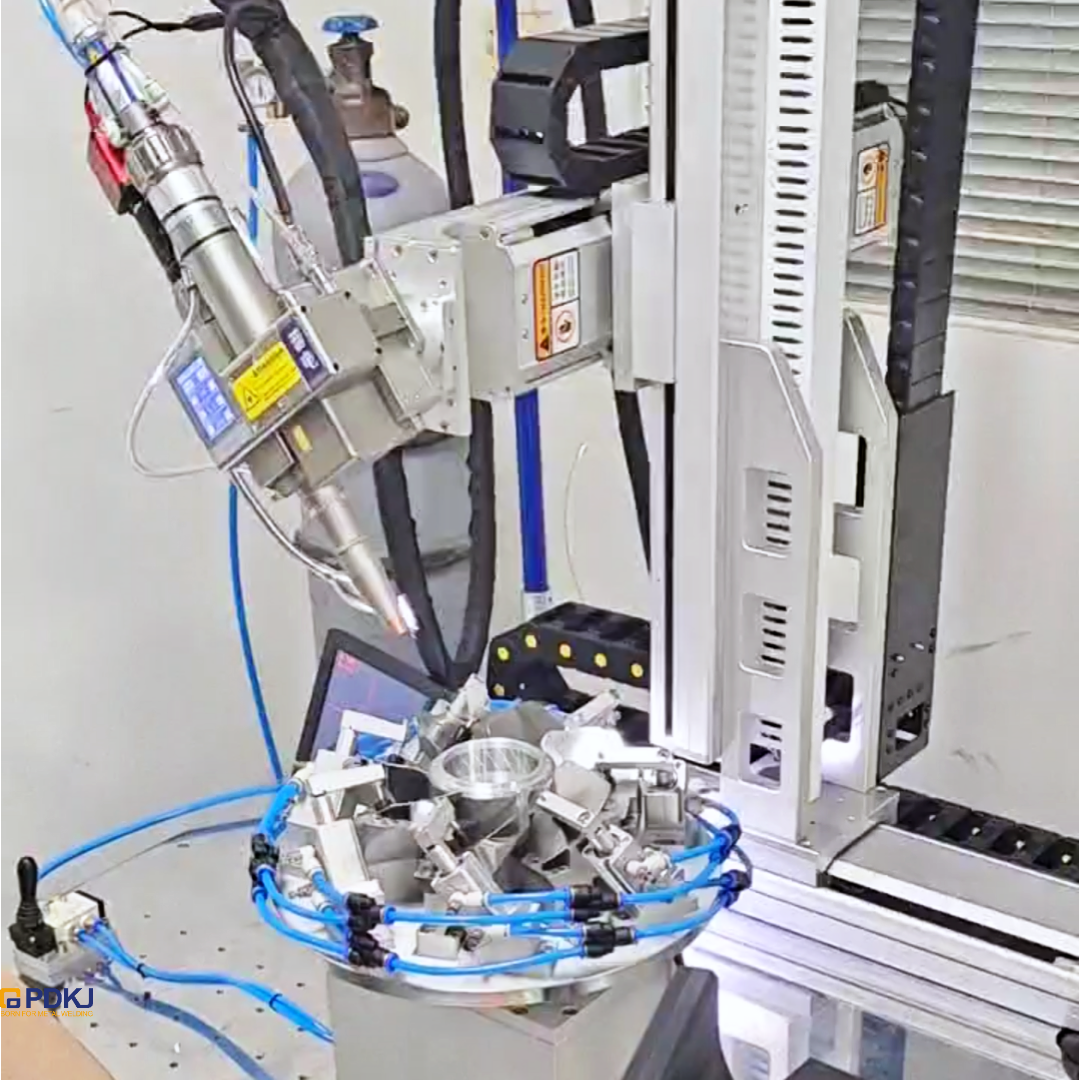

Makine, lazer kaynak kafasını programlanan kaynak yolları boyunca yönlendirmek için X, Y ve Z ekseni hareket modüllerini kullanır.

Fan kanatları ile rotor çekirdeği arasındaki bağlantı noktaları için kaynak yörüngeleri, iş parçasının özel yapısına göre planlanabilir. Bu, manuel elle yapılan kaynak işlemlerine olan bağımlılığı azaltır.

3.2 İş Parçası Sıkıştırma için Özel Konumlandırma Fikstürleri

Makine, iş parçasına uyacak şekilde üretilmiş konumlandırma fikstürleri ve bileşenlerin konumlandırılması ve sabitlenmesi için bir döner sıkıştırma mekanizması ile donatılmıştır.

Uygun fikstür tasarımı, tutarlı iş parçası yükleme konumlarının oluşturulmasına yardımcı olur ve sonraki kaynak işlemleri için sağlam bir temel sağlar. Gerçek konumlandırma doğruluğu ve geçerli aralığın, iş parçası boyutlarına ve bağlama koşullarına dayalı testler yoluyla doğrulanması gerekir.

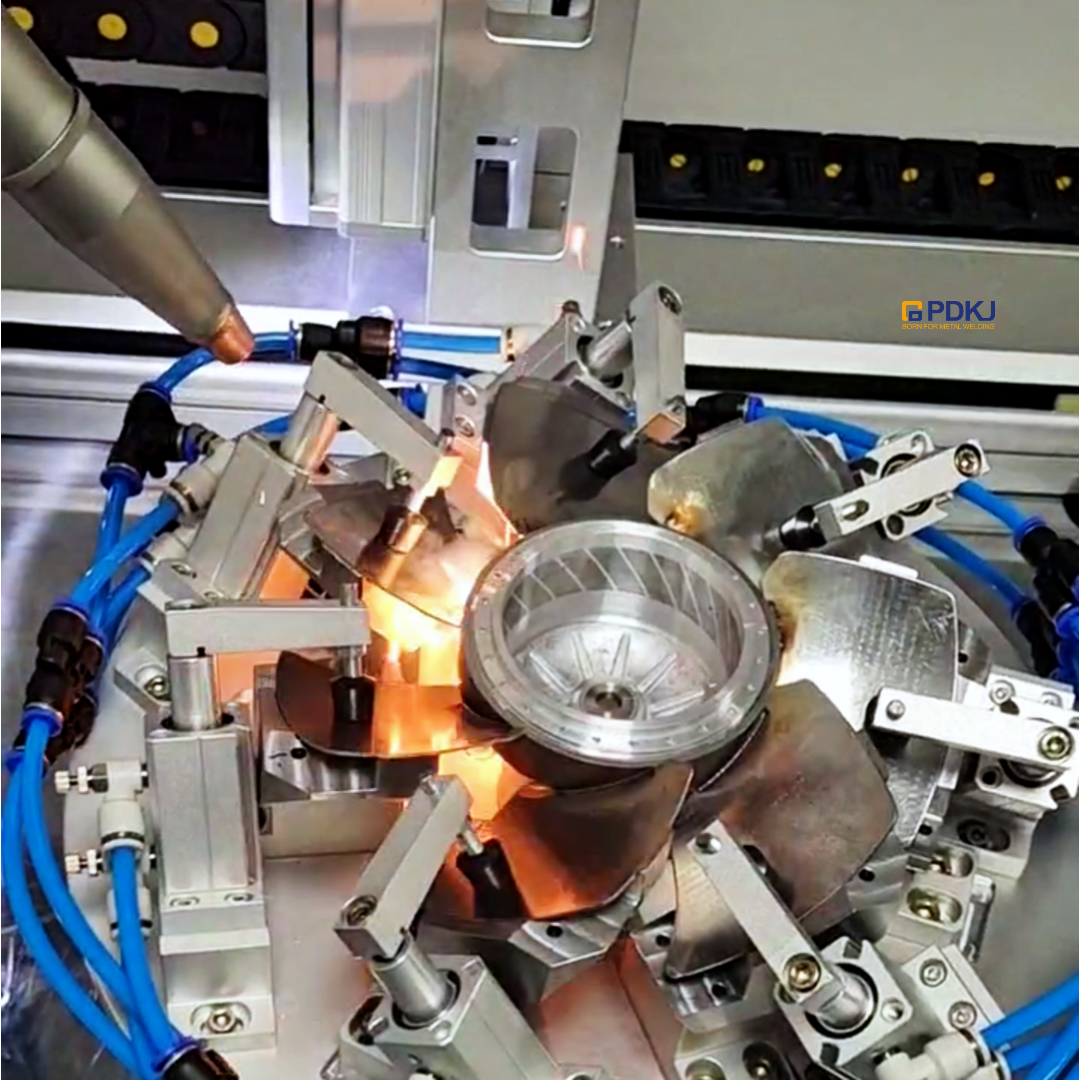

3.3 Çoklu Bıçakların Kaynaklanması için Döner Mekanizma

Makine tasarımına göre döner mekanizma, farklı bıçak kaynak pozisyonlarına uyum sağlamak için iş parçası açısını değiştirir. Bir bıçak pozisyonu kaynaklandıktan sonra fikstür, bir sonraki kaynak işlemi için önceden belirlenmiş bir açıya döner ve gerekli kaynak sırası tamamlanana kadar devam eder.

Bu tasarım, bıçağın konumlandırılmasını, açısal indekslemeyi ve kaynak işlemlerini koordine ederek birden fazla konumda sıralı kaynak gerektiren uygulamalar için uygun olmasını sağlar.

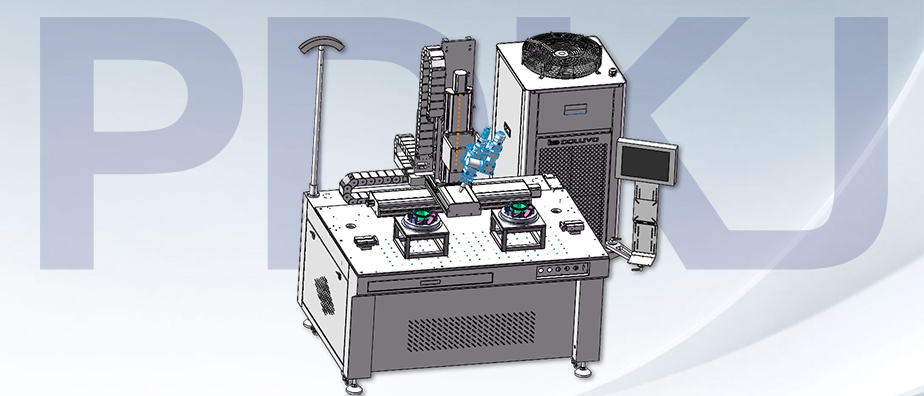

3.4 Kaynak ve Yükleme/Boşaltma için Çift İstasyonlu Tasarım

Makine çift istasyonlu bir konfigürasyonu benimser. Kaynak bir istasyonda yapılırken, operatörler iş parçalarını diğer istasyona yükleyebilir veya boşaltabilir.

Bu düzen, ekipmanın boşta kalma süresini azaltırken kaynak ve malzeme taşıma arasındaki koordinasyonu iyileştirmeyi amaçlamaktadır. Gerçek çevrim süresi ve üretkenlik, ürün özelliklerine, operatörün yeterliliğine ve sahadaki üretim koşullarına göre doğrulanmalıdır.

4. Ekipman Konfigürasyonundan Üretim Uygulamasına

Özelleştirilmiş kaynak ekipmanı projelerinde teslimat, makinenin üretilmesinden daha fazlasını içerir. Ekipmanın ayrıca müşterinin ürünlerine ve üretim gereksinimlerine yanıt verecek şekilde yapılandırılması gerekir.

PDKJ Fan Kanatları için Üç Eksenli Platform Lazer Kaynak Makinesi teslim edildi ve müşteri tesisinde üretime alındı. Ekipman tasarımından pratik üretime geçiş, özel üretim süreçlerinde özel kaynak ekipmanının değerini göstermektedir.

Üreticiler için uygun bir özel kaynak makinesi, üretim operasyonlarının ürün işleme gereklilikleriyle daha uyumlu hale getirilmesine yardımcı olabilir. Üretim verimliliğini artırıp artırmadığı, kaynak tutarlılığını artırıp artırmadığı veya manuel işlemleri azaltıp azaltmadığı, gerçek üretim verileri, süreç doğrulama sonuçları ve ekipmanın çalışma performansı kullanılarak değerlendirilmelidir.

PDKJ, iş parçası özelliklerine ve özel üretim süreçlerine dayalı ekipman çözümleri geliştirerek müşterilerin pratik kaynak gereksinimlerine odaklanmaya devam ediyor.
