Direnç Kaynağı Kusurları: Zayıf Kaynaklara ve Çapaklara Ne Sebep Olur ve Bunlar Nasıl Düzeltilebilir?

Direnç kaynak makineleri metal imalatında, otomotiv bileşenlerinde, ev aletlerinde, elektrikli ürünlerde ve diğer imalat uygulamalarında yaygın olarak kullanılmaktadır. Üreticiler üretim sırasında zayıf kaynaklar, tutarsız bağlantı mukavemeti, aşırı kaynak sıçraması, iş parçaları üzerinde derin elektrot izleri gibi sorunlarla karşılaşabilirler.

Bu sorunlar ürün kalitesini etkileyebilir, yeniden işleme ve hurda maliyetlerini artırabilir ve üretim verimliliğini azaltabilir.

Ancak zayıf kaynaklar ve kaynak sıçraması, mutlaka kaynak makinesinin gücünün yetersiz olduğu anlamına gelmez. Kaynak akımı, kaynak süresi, elektrot kuvveti, elektrot durumu, iş parçası malzemesi ve yüzey kalitesi, nihai kaynak sonucunu etkileyebilir.

Direnç kaynağı kusurlarını etkili bir şekilde çözmek için üreticilerin altta yatan nedeni belirlemesi ve süreci veya ekipmanı buna göre ayarlaması gerekir.

1. Direnç Kaynağında Zayıf Kaynakların Sebebi Nedir?

Kaynaklı bağlantının gerekli mukavemeti elde edememesi veya ürünün kalite özelliklerini karşılayamaması durumunda zayıf kaynak meydana gelir. Direnç nokta kaynağında, gerçek bağlantı mukavemeti yetersiz olsa bile görünür bir kaynak izi mevcut olabilir.

Aşağıdakiler zayıf kaynakların yaygın nedenleri ve bunlara karşılık gelen çözümlerdir.

1.1 Yetersiz Kaynak Akımı

Direnç kaynağı, iş parçaları arasındaki temas alanından elektrik akımı geçerken ısı üretir. Kaynak akımı çok düşükse, üretilen ısı yeterli bir kaynak külçesi veya bağlantısı oluşturmak için yeterli olmayabilir.

Bu, zayıf kaynaklara veya tutarsız bağlantı mukavemetine neden olabilir.

Olası nedenler arasında uygun olmayan kaynak parametre ayarları, güç kaynağı ile uygulama arasındaki uyumsuzluk, zayıf elektrik bağlantıları veya anormal ekipman çalışması yer alır.

Nasıl düzeltilir:

Kaynak akımının iş parçası malzemesine, kalınlığına, bağlantı tasarımına ve gerekli kaynak mukavemetine uygun olup olmadığını kontrol edin. Elektrik bağlantılarını inceleyin ve ekipmanın normal şekilde çalıştığını doğrulayın.

Akımı ayarladıktan sonra örnek kaynak testleri yapın ve soyulma testleri, çekme testleri, kesme testleri veya diğer uygulamaya özel muayene prosedürleri gibi uygun yöntemleri kullanarak sonuçları doğrulayın. Kaynak kalitesini yalnızca görünüme göre yargılamayın.

1.2 Yetersiz Kaynak Süresi

Direnç kaynağı sırasında üretilen ısıyı belirlemek için kaynak akımı ve kaynak süresi birlikte çalışır.

Kaynak süresi çok kısaysa, temas alanı yeterli bir bağlantı oluşturmak için yeterli ısıyı alamayabilir ve bu da yetersiz kaynak dayanımına neden olabilir.

Ancak kaynak süresini süresiz olarak arttırmak uygun bir çözüm değildir. Aşırı ısıtma sıçramaya, iş parçası deformasyonuna, daha derin elektrot izlerine ve artan elektrot aşınmasına neden olabilir.

Nasıl düzeltilir:

Kaynak süresini kaynak akımına, malzeme türüne, iş parçası kalınlığına ve elektrot kuvvetine göre değerlendirin. Parametreleri uygun bir proses aralığında ayarlayın, ardından numune testiyle sonuçları doğrulayın.

Amaç, herhangi bir ayarı maksimuma çıkarmak yerine, kaynak parametrelerinin istikrarlı bir kombinasyonunu oluşturmaktır.

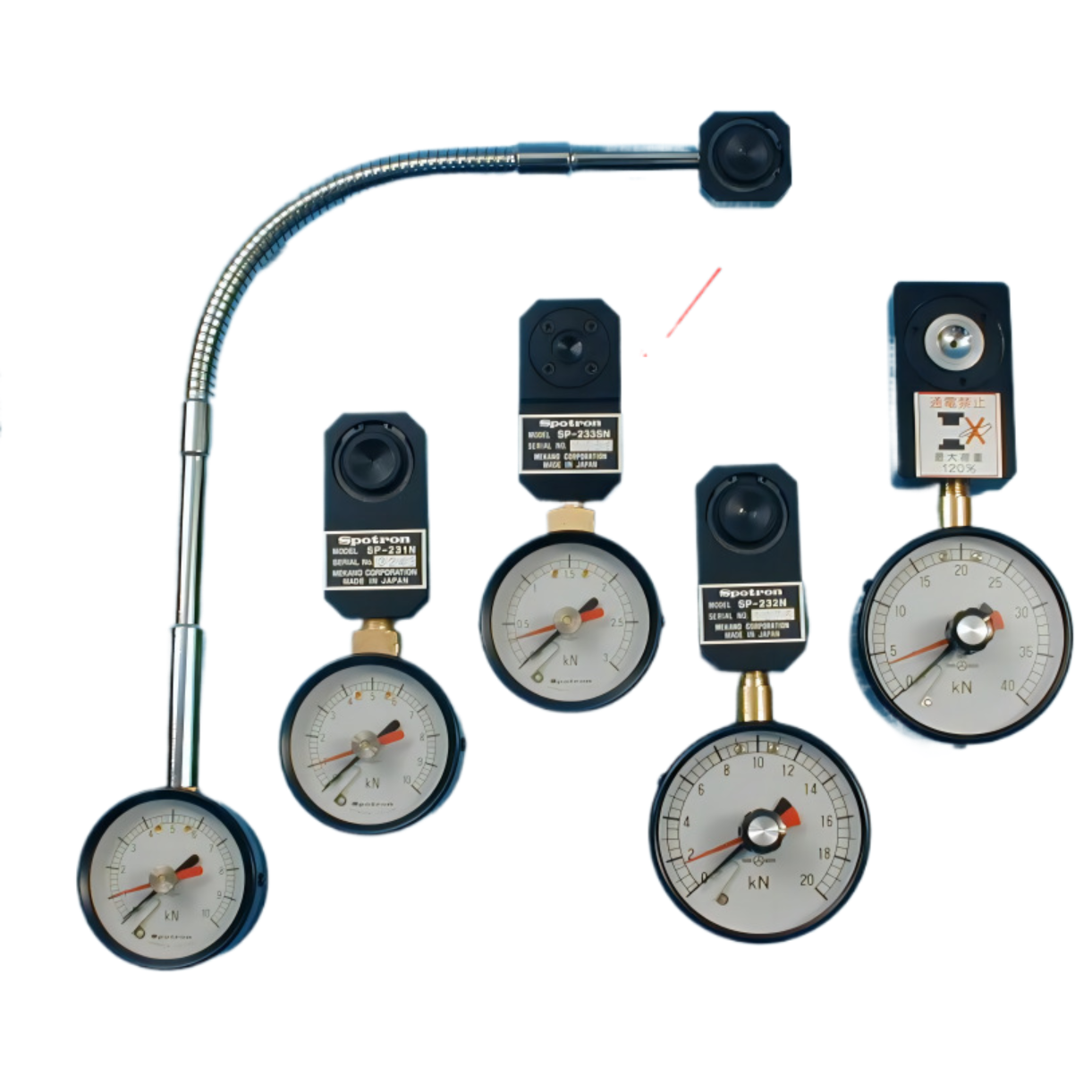

1.3 Yanlış Elektrot Kuvveti

Elektrot kuvveti kaynak sırasında iş parçaları arasındaki temas durumunu ve akım dağılımını etkiler.

Kuvvet çok yüksekse temas direnci azalabilir ve belirli koşullar altında arayüzde üretilen ısı potansiyel olarak azalabilir. Kuvvet çok düşükse temas dengesiz hale gelebilir, sıçrama ve tutarsız kaynak kalitesi riski artar.

Bu nedenle elektrot kuvvetinin malzemeye, iş parçası yapısına, kaynak akımına ve kaynak süresine uygun olması gerekir.

Nasıl düzeltilir:

Hava beslemesini, silindir çalışmasını, elektrot mekanizmasını ve basınç ayarlama sistemini kontrol edin. Gerçek elektrot kuvvetinin kararlı ve uygulama için uygun olduğunu doğrulayın.

Farklı kalınlıklara veya bağlantı yapılarına sahip iş parçaları için, her ürün için tek bir ayara güvenmek yerine proses testi yoluyla uygun bir kuvvet aralığı belirleyin.

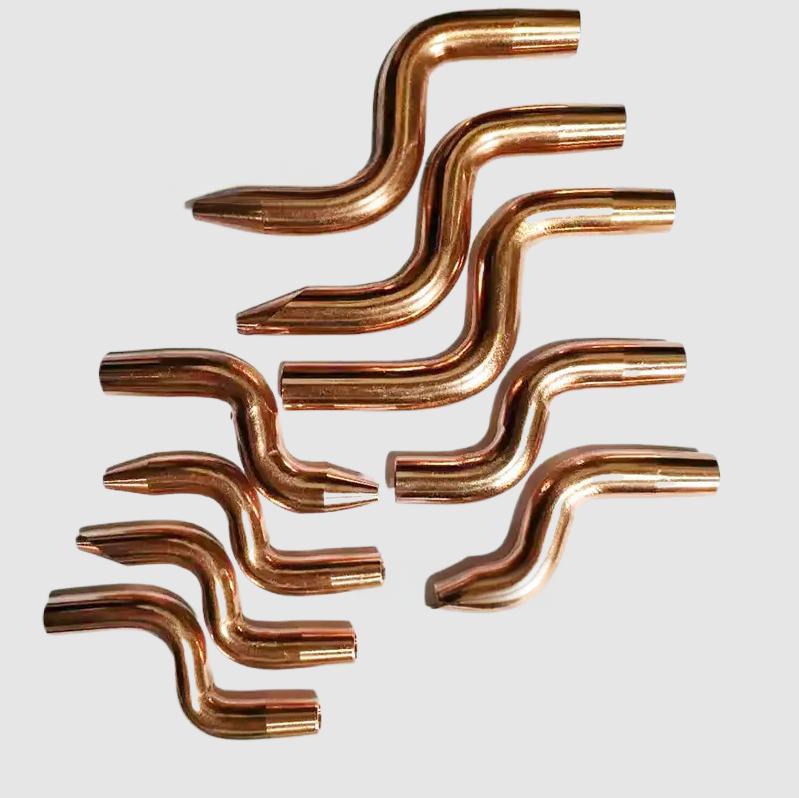

1.4 Aşınmış veya Yanlış Takılmış Elektrotlar

Elektrotlar direnç kaynağında kritik bileşenlerdir. Uzun süreli üretim sırasında elektrot uçları aşınabilir, deforme olabilir, malzeme birikebilir veya şekil değiştirebilir.

Bu değişiklikler temas alanını, akım yoğunluğunu ve ısı dağılımını etkileyerek tutarsız kaynak kalitesine neden olabilir.

Yanlış hizalanmış elektrotlar veya elektrot ile iş parçası arasındaki zayıf temas da kaynakların zayıf olmasına katkıda bulunabilir.

Nasıl düzeltilir:

Elektrot ucunun şeklini, aşınmasını, temizliğini, hizalamasını, kurulumunu ve soğutma koşullarını inceleyin. Elektrotları uygulama ve bakım gerekliliklerine göre giydirin veya değiştirin.

Yüksek hacimli üretim için, elektrot aşınmasının neden olduğu kalite değişikliklerini azaltmak amacıyla düzenli bir elektrot incelemesi ve bakım programı oluşturun.

1.5 Tutarsız İş Parçası Malzemesi veya Yüzey Durumu

Yağ, pas, oksit katmanları, yüzey kirliliği ve kaplamalardaki değişiklikler elektrik temasını ve kaynak stabilitesini etkileyebilir.

Malzeme kalitesi, kalınlık veya yüzey işlemindeki değişiklikler de önceden belirlenmiş kaynak parametrelerini uygunsuz hale getirebilir.

Nasıl düzeltilir:

Malzeme özelliklerini, iş parçası kalınlığını ve yüzey durumunu doğrulayın. Gerektiğinde temizliği veya yüzey hazırlığını iyileştirin ve malzeme veya kaplama değiştiyse kaynak parametrelerini yeniden değerlendirin.

Galvanizli çelik, paslanmaz çelik ve alüminyum alaşımları dahil olmak üzere farklı malzemeler, farklı proses koşulları gerektirebilir. Uygun ayarlar, gerçek iş parçalarıyla test edilerek belirlenmelidir.

2. Direnç Kaynağında Sıçramaya Ne Sebep Olur?

Kaynak sıçraması, işlem sırasında erimiş metal veya sıcak parçacıkların kaynak alanından dışarı atılmasıyla oluşur.

Küçük sıçrama ve aşırı sıçrama birbirinden ayrılmalıdır. Bununla birlikte, özellikle tutarsız kaynak mukavemetinin eşlik ettiği sık veya şiddetli sıçrama, kaynak prosesinin araştırılması gerektiğini gösterir.

2.1 Aşırı Kaynak Akımı

Kaynak akımının çok yüksek olması durumunda kaynak alanı kısa sürede aşırı ısıya maruz kalabilir. Hızlı yerel erime, erimiş metalin bağlantıdan dışarı atılmasına ve sıçrama oluşmasına neden olabilir.

Aşırı akım aynı zamanda derin elektrot izlerine, iş parçası deformasyonuna ve tutarsız kaynak kalitesine de katkıda bulunabilir.

Nasıl düzeltilir:

Mevcut ayarın malzemeye, kalınlığa ve bağlantı tasarımına uygun olup olmadığını kontrol edin. Kaynak süresini ve elektrot kuvvetini de değerlendirirken, kaynak testi sonuçlarına göre akımı kademeli olarak ayarlayın.

Genel parametre kombinasyonunu dikkate almadan akımı değiştirmekten kaçının.

2.2 Yetersiz veya Kararsız Elektrot Kuvveti

Elektrot kuvveti yetersiz olduğunda iş parçaları arasındaki temas dengesiz hale gelebilir. Lokal ısıtma sıçrama riskini artırabilir.

Dengesiz hava beslemesi, düzensiz silindir hareketi veya gevşek elektrot mekanizmasının neden olduğu basınç dalgalanmaları da tutarsız kaynak sonuçlarına yol açabilir.

Nasıl düzeltilir:

Hava beslemesini, silindiri, elektrot mekanizmasını, fikstürleri ve iş parçası konumlandırma sistemini inceleyin. Kaynak döngüsü boyunca elektrotların sabit ve uygun kuvvet uyguladığından emin olun.

Sürekli üretim için basınç mekanizmasının tekrarlanabilirliği özellikle önemlidir.

2.3 Yüzey Kirliliği veya İş Parçaları Arasındaki Boşluklar

Yağ, oksit tabakaları, diğer kirletici maddeler ve iş parçaları arasındaki boşluklar elektrik temasını etkileyebilir. Düzensiz temas, bölgesel ısınmaya neden olabilir ve sıçrama veya tutarsız kaynak mukavemeti riskini artırabilir.

Nasıl düzeltilir:

İş parçasının temizliğini, yerleşimini, konumunu ve kaynak yapılan katmanlar arasındaki teması kontrol edin. Çok katmanlı metal levha düzenekleri için kaynak öncesinde parçaların birbirine düzgün şekilde oturduğundan emin olun.

Kaynak akımını artırmak tek başına iş parçasının kötü uyumundan veya yüzey kirlenmesinden kaynaklanan bir sorunu çözemeyebilir.

2.4 Kaynak Parametrelerinin Dengesiz Bir Kombinasyonu

Kaynak akımı, kaynak süresi ve elektrot kuvveti birbiriyle etkileşim halindedir. Her bir parametre ekipmanın izin verilen aralığında olsa bile, uygun olmayan bir kombinasyon yine de sıçramaya, aşırı girintiye veya tutarsız kaynak mukavemetine neden olabilir.

Nasıl düzeltilir:

Gerçek iş parçasını kullanarak kaynak parametre kombinasyonunun tamamını yeniden değerlendirin. Uygulamaya bağlı olarak kaynak sırası sıkıştırma süresini, kaynak süresini ve tutma süresini içerebilir.

Uygun sıra ve ayarlar, her malzeme veya bağlantı için uygun olduğu varsayılmak yerine, proses validasyonu yoluyla oluşturulmalıdır.

2.5 Elektrot Sorunları veya Yetersiz Soğutma

Aşınmış veya kirlenmiş elektrot uçları, yanlış kurulum ve soğutma sorunları, kaynak sırasında temas koşullarını ve sıcaklık dağılımını değiştirebilir.

Bu sorunlar sıçrama olasılığını artırabilir ve proses stabilitesini azaltabilir.

Nasıl düzeltilir:

Elektrotun durumunu, hizalamasını ve soğutma sistemini inceleyin. Soğutma sıvısı akışını, hortumları ve diğer ilgili bileşenleri ekipman üreticisinin bakım gereksinimlerine göre kontrol edin.

Anormal ısınma, tıkanma veya sızıntı tespit edilirse normal üretime devam etmeden önce sorunu giderin.

3. Zayıf Kaynaklar ve Sıçrama Sorunları Nasıl Giderilir

Zayıf kaynaklar ve sıçramalar bir arada meydana gelebileceği gibi farklı nedenleri de olabilir. Üreticiler, bir kusur ortaya çıktığında kaynak akımını hemen artırmaktan kaçınmalıdır.

Sistematik bir sorun giderme süreci, rastgele parametre ayarlamaları yapmaktan daha etkilidir.

Pratik bir sorun giderme süreci bu adımları takip edebilir.

Adım 1: Kusurun modelini tanımlayın.

Zayıf kaynakların veya sıçramanın her kaynak noktasında mı yoksa yalnızca belirli konumlarda, malzeme partilerinde veya üretim zamanlarında mı meydana geldiğini belirleyin. Sorun aniden ortaya çıkarsa malzemede, ekipmanın durumunda veya kaynak parametrelerinde değişiklik olup olmadığını kontrol edin.

Adım 2: İş parçalarını ve elektrotları inceleyin.

Malzemenin, kalınlığın, yüzey durumunun, iş parçası montajının, elektrot uçlarının ve elektrot hizalamasının proses gereksinimlerini karşıladığını doğrulayın.

Adım 3: Ekipmanı kontrol edin.

Basınç mekanizmasını, hava beslemesini, elektrik bağlantılarını, güç çıkışını ve soğutma sistemini inceleyin. Kaynak parametrelerini değiştirmeden önce makinenin normal şekilde çalıştığını doğrulayın.

Adım 4: Kaynak parametrelerini yeniden doğrulayın.

İş parçası ve ekipman koşulları kontrol edildikten sonra kaynak akımını, kaynak süresini, elektrot kuvvetini ve diğer ilgili ayarları değerlendirin.

Her ayarlamanın sonuçlarını kaydedin. Birçok parametrenin aynı anda önemli ölçüde değiştirilmesi, hangi değişikliğin sonucu etkilediğinin belirlenmesini zorlaştırabilir.

Adım 5: Kaynak kalitesini doğrulayın.

Ürüne ve geçerli kalite gerekliliklerine bağlı olarak çekme, kesme, soyulma veya kesit muayenesi gibi uygun test yöntemlerini kullanın.

Kabul edilebilir görünen bir kaynağın gücü hala yetersiz olabilir. Zorlu güvenilirlik veya güvenlik gereksinimlerine sahip ürünler açıkça tanımlanmış denetim kriterlerine sahip olmalıdır.

4. Tekrarlayan Direnç Kaynağı Kusurları Nasıl Önlenir?

Zayıf kaynaklar veya sıçramalar tekrar tekrar meydana geliyorsa sorun birden fazla parametreyi kapsayabilir. Üreticiler ayrıca proses stabilitesini, ekipman konfigürasyonunu ve rutin bakımı da dikkate almalıdır.

4.1 Gerçek İş Parçası için Kaynak Parametrelerinin Oluşturulması

Farklı malzemeler, kalınlıklar, bağlantı yapıları ve kalite gereksinimleri, farklı kaynak akımı, kaynak süresi ve elektrot kuvveti kombinasyonlarını gerektirebilir.

Prosesin gerekli kaynak mukavemeti ve görünüm standartlarını karşılayıp karşılamadığını belirlemek için örnek kaynak testleri yapın. Sonuçlar doğrulandıktan sonra parametreleri belgeleyin ve tekrarlanabilir bir üretim prosedürü oluşturun.

4.2 Elektrotların ve Kaynak Ekipmanının Bakımı

Elektrot aşınmasını, basınç mekanizmalarını, hava beslemesini, soğutma sistemini ve elektrik bağlantılarını düzenli olarak kontrol edin.

Toplu üretim için, elektrot kaplama, değiştirme ve makine incelemesine yönelik bakım programları, değişen ekipman koşullarından kaynaklanan değişikliklerin azaltılmasına yardımcı olabilir.

4.3 İş Parçası Konumlandırmasını ve Montajını İyileştirin

Çok katmanlı metal levhalar, yapısal bileşenler ve birden fazla kaynak noktasına sahip ürünler için fikstür doğruluğu ve iş parçası uyumu, tutarlı kaynak kalitesi açısından önemlidir.

Parçalarda aşırı boşluklar veya konumlandırma hataları varsa, doğru yapılandırılmış kaynak parametreleri bile tutarlı sonuçlar vermeyebilir.

Fikstür veya konumlandırma yöntemini geliştirmek, kaynak akımını tekrar tekrar ayarlamaktan daha etkili olabilir.

4.4 Üretim Gereksinimlerine Uygun Ekipmanı Seçin

Ürün yapısı, malzeme veya kaynak gereksinimleri değiştiğinde mevcut makinenin çıkış kapasitesi, basınç mekanizması, elektrot konfigürasyonu veya kontrol fonksiyonları artık uygun olmayabilir.

Bu gibi durumlarda üreticiler süresiz olarak parametre ayarlamalarına güvenmek yerine ekipman konfigürasyonunu yeniden değerlendirmelidir.

Birden fazla kaynak noktasına sahip ürünler, sürekli üretim gereksinimleri veya zorlu çevrim süreleri için, çok noktalı kaynak ekipmanı, otomatik donanımlar veya özelleştirilmiş kaynak makineleri, manuel konumlandırma değişikliklerini azaltmaya ve süreç tutarlılığını iyileştirmeye yardımcı olabilir.

5. Ekipman Seçimi Zayıf Kaynakların ve Çapakların Azaltılmasına Nasıl Yardımcı Olabilir?

Direnç kaynak makinesi seçerken üreticiler, nominal güç ve satın alma fiyatından daha fazlasını dikkate almalıdır. Ekipman, gerçek iş parçasına ve üretim gereksinimlerine göre değerlendirilmelidir.

Öncelikle iş parçası malzemesini, kalınlığını, kaynak noktası sayısını, bağlantı yapısını ve gerekli kaynak mukavemetini tanımlayın.

Daha sonra makinenin akım çıkışının, kaynak kontrollerinin, elektrot kuvveti mekanizmasının ve elektrot konfigürasyonunun uygulamaya uygun olup olmadığını belirleyin.

Sürekli üretim için ekipman stabilitesi, bakım gereksinimleri ve hedef üretim döngüsü de dikkate alınmalıdır.

Mevcut makine, makul parametre ayarlamalarına rağmen tekrar tekrar zayıf kaynaklar veya aşırı sıçrantı üretiyorsa, makine konfigürasyonunun iş parçasına ve kaynak işlemine uygun olup olmadığını araştırın.

Gerçek iş parçalarını kullanan örnek kaynak testleri, yeni bir makine veya otomatik sistem satın alınmadan önce önerilen çözümün doğrulanmasına yardımcı olabilir.

Direnç kaynak makinesinin değeri yalnızca kaynak işlemini tamamlama yeteneği değildir. Gerçek üretim koşullarında tutarlı bir şekilde kabul edilebilir kaynaklar üretebilme yeteneğidir.

Proses doğrulama, ekipman bakımı ve uygun makine seçimi sayesinde üreticiler kaynak kusurlarını azaltabilir ve yeniden işleme, hurda ve üretim maliyetlerini daha iyi kontrol edebilir.
