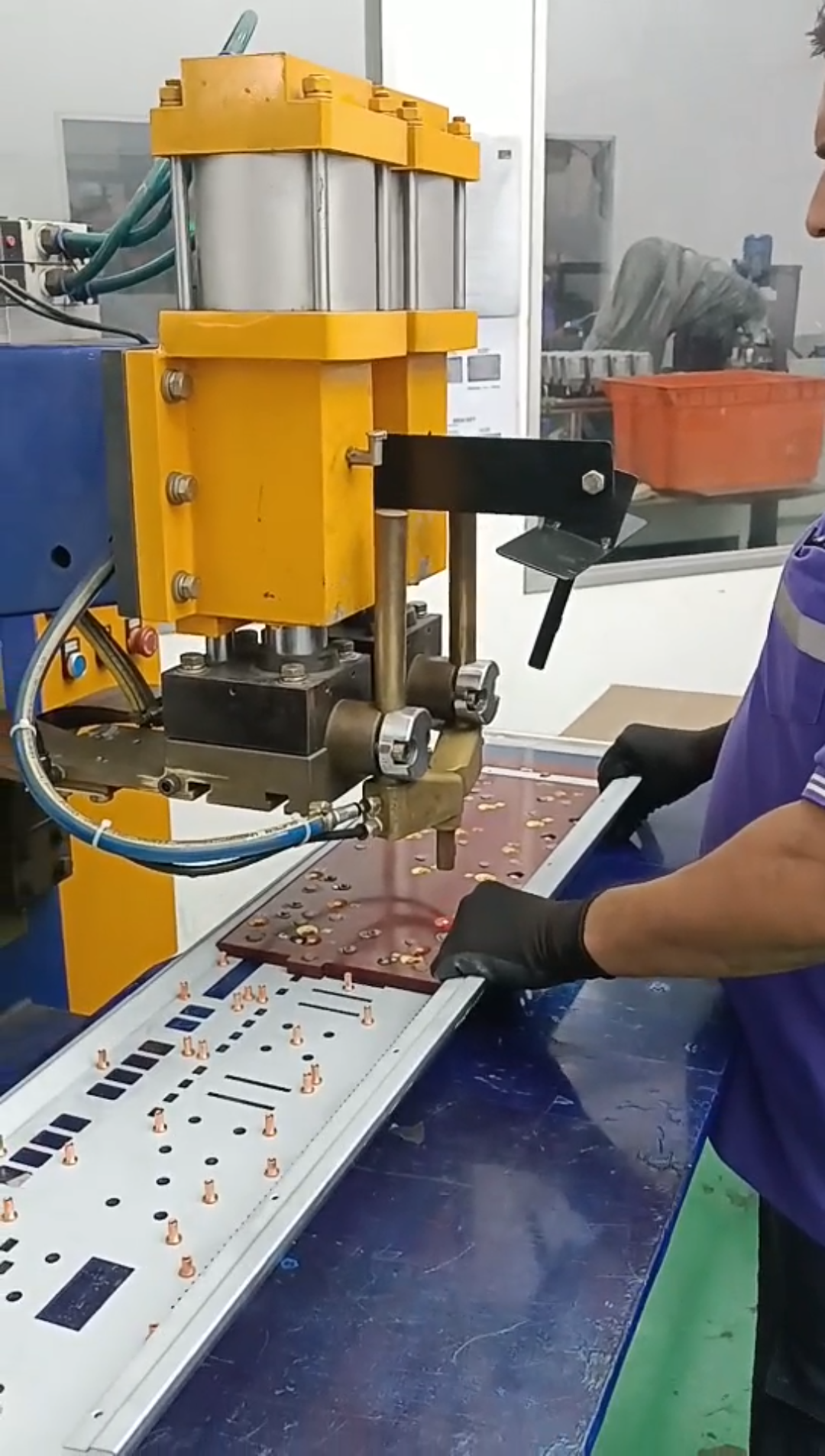

Piyano Braketi İmalatı için Özel Çift Kafalı Direnç Punta Kaynak Makinesi

Uygulama Sektörü: Müzik Aletleri İmalatı

İş parçası: Galvanizli çelik sac ve piyano braketleri için perçinler

Metal imalatında iş parçaları yapı, birleştirme yöntemleri ve kaynak konumlarına göre farklılık gösterir. Özel yapısal gereksinimleri olan metal bileşenler için standart kaynak ekipmanı, gerçek üretim sürecinin ihtiyaçlarını tam olarak karşılamayabilir. Ekipmanın iş parçası özelliklerine göre özelleştirilmesi bu nedenle pratik bir çözümdür.

Bu çantada, müzik enstrümanı üretimi için PDKJ tarafından sağlanan özelleştirilmiş bir kaynak makinesi bulunmaktadır : iki silindirli ve tek bir kaynak kafasına sahip bir pnömatik dirençli nokta kaynak makinesi.

Makine, metal braket bileşenlerinde kullanılan galvanizli çelik saclara perçinlerin punto kaynağı için tasarlanmıştır. PDKJ"nin özel kaynak ekipmanını belirli iş parçası ve üretim gereksinimlerine göre nasıl yapılandırdığını gösterir.

Ⅰ Proje Arka Planı

Müşteri, müzik enstrümanları için metal bileşenlerin üretiminde uzmanlaşmakta ve yurtdışı pazarlara ürün tedarik etmektedir. Seri üretim gereklilikleri arasında kaynak mukavemeti, yüzey görünümü ve partiler arası tutarlılık için katı standartlar yer alıyor.

Bu projedeki iş parçası, aşağıdaki özelliklere sahip harici bir piyano braketi bileşenidir:

• Malzeme: Galvanizli çelik sac

• Sac kalınlığı: 1,0–1,2 mm

• İş parçası boyutu: 13,30 mm

• Kaynak işlemi: Galvanizli çelik sacın perçinlere direnç nokta kaynağı

Bu tür metal bileşenler için ekipmanın temel birleştirme işlevinden daha fazlasını yapması gerekir. Ayrıca iş parçası yapısına, elektrot temas pozisyonuna ve gerçek montaj yöntemine de uygun olmalıdır. Bu nedenle ekipman seçiminde yalnızca kaynak gücü değil aynı zamanda iş parçası ile kaynak işlemi arasındaki uyumluluk da dikkate alınmalıdır.

Ⅱ Müşterinin Mevcut Üretim Sürecindeki Temel Zorluklar

Müşteri, genel amaçlı kaynak ekipmanı kullanırken üç büyük üretim zorluğuyla karşılaştı.

1. Yetersiz ve Kararsız Elektrot Kuvveti

Perçin nokta kaynağı, kaynak işlemi boyunca yeterli ve tutarlı elektrot kuvveti gerektirir. Geleneksel tek silindirli bir kaynak makinesi, uygulama için yeterli basıncı sağlayamayabilir ve kuvvetteki dalgalanmalar, zayıf kaynaklara ve kaynak çekme mukavemetinin gerekli standardın altında olmasına katkıda bulunabilir.

Bu kusurlar tahmin edilemeyecek şekilde ortaya çıkabilir ve genel ürün kabul oranını etkileyebilir.

2. Galvanizli Çelik Kaynağındaki Zorluklar ve Artan Kaynak Sonrası Bitirme Maliyetleri

Galvanizli çelik üzerindeki çinko kaplama kaynak ısısından etkilenebilir. Basınç ve kaynak sırası uygun şekilde eşleştirilmezse aşırı sıçrama ve kaplama hasarı meydana gelebilir.

Kaynak sonrasında iş parçaları manuel taşlama veya yüzey onarımı gerektirebilir, bu da işçilik gereksinimini ve üretim maliyetlerini artırır.

3. Ekipman Müdahalesi ve Sınırlı Üretim Verimliliği

İş parçası boyutları ve kaynak yönü, standart ekipmanın kaynak kafası veya çalışma tezgahı ile açıklık sorunları yaratabilir. Bu, fikstür konumlandırmayı daha zor hale getirir ve her bir iş parçasını yüklemek, kelepçelemek ve hizalamak için gereken süreyi arttırır, sonuçta üretim verimini sınırlandırır.

Müşterinin temel gereksinimleri, yeterli ve istikrarlı elektrot kuvveti sağlayabilen, iş parçası yapısına ve çalışma konumuna uyum sağlayabilen, galvanizli sac ile perçinler arasında güvenilir nokta kaynağı elde edebilen, zayıf kaynakları ve sıçrama kusurlarını azaltabilen, kaynak sonrası taşlamayı en aza indirebilen ve sürekli, yüksek hacimli üretimi destekleyebilen özel bir dirençli nokta kaynak makinesi elde etmekti.

Ⅲ PDKJ"nin Direnç Kaynağı Çözümü ve Ekipman Avantajları

Bu zorlukların üstesinden gelmek için PDKJ, tek kaynak elektrot kafasına sahip çift silindirli basınç artırıcı yapıyı benimsedi . İki silindirin birleşik çıkışı gerekli elektrot kuvvetini sağlar. Kaynak kafası ve çalışma masası düzeni de iş parçasına ve çalışma konumuna uyum sağlayacak şekilde optimize edildi.

Dijital kaynak kontrol sistemi ve özelleştirilmiş fikstürlerle birleştirilen çözüm, mekanik tasarım, kaynak prosesi optimizasyonu ve basitleştirilmiş operasyon yoluyla üretim zorluklarını giderir.

01. Kaynak Basıncı için Çift Silindirli Tahrik

İki silindir, kuvveti eşzamanlı olarak uygulayarak, birleşik çıktılarını tek bir iletken kaynak elektrodu düzeneğine yönlendirir.

Makine yapısı, gerçek kaynak hareketi ve iş parçası gereksinimlerine göre tasarlanmıştır. Silindirlerin spesifik kuvvet dağılımı ve koordinasyonu, makinenin fiili yapısı ve devreye alma sonuçlarına bağlıdır.

02. Galvanizli Sac ve Perçin Kaynağında Çok Kademeli Kaynak Sırası

Makine, ön ısıtma, kaynaklama ve basınçta tutmayı kapsayan eksiksiz bir işlem döngüsüne sahip çok aşamalı bir kaynak dizisine sahiptir..

Kaynak sırası ve akım çıkışı, çinko kaplama buharlaşmasının neden olduğu sıçramayı azaltmaya ve aşırı kaplama hasarını sınırlamaya yardımcı olmak için kontrol edilir. Süreç, perçin ile metal levha arasında güvenilir bir bağlantı elde etmek ve aynı zamanda ürünün kaynak çekme mukavemeti gereksinimlerini karşılamak ve manuel taşlama ve yeniden işlemeyi azaltmaya yardımcı olmak üzere tasarlanmıştır.

03. Operatöre Bağlı Değişiklikleri Azaltmak için Dijital Kaynak Reçetesi Yönetimi

Kaynak parametreleri ayrı üretim reçeteleri olarak kaydedilebilir ve gerektiğinde geri çağrılabilir. Bu, operatör deneyimine bağımlılığı azaltır ve sürekli, çok vardiyalı üretim sırasında tutarlı kaynak kalitesinin korunmasına yardımcı olur.

Reçeteye dayalı parametre yönetimi aynı zamanda üretim partileri arasındaki farklılıkların azaltılmasına da yardımcı olur.

04. Endüstriyel Düzeyde Yapılandırma ve Tam Uygulama Desteği

İletken elektrot düzeneği, silindirler ve soğutma sistemi, sık endüstriyel üretimin taleplerine göre seçilir. Ekipman, uygun çalışma koşulları altında uzun çalışma sürelerini destekleyecek şekilde tasarlanmıştır.

Ayarlama hükümleri aynı zamanda makinenin, elektrot fikstürünün değiştirilmesi ve parametre ayarlamaları yoluyla belirli benzer iş parçalarına uyum sağlamasına olanak tanıyarak ekipmanın çok yönlülüğünü artırır.

Sevkiyat öncesinde makine ön kabul muayenesinden geçer. Müşterinin fabrikasına teslimatın ardından PDKJ mühendisleri, operatör eğitimi ve rutin bakım rehberliği ile birlikte yerinde kurulum, devreye alma ve süreç doğrulaması sağlar. Bu destek, müşterinin ekipmanı istikrarlı üretime daha verimli bir şekilde getirmesine yardımcı olur.

Ⅳ Proje Sonuçları

DTB-80S çift silindirli basınç artırıcı punta kaynak makinesinin müşteri tesisinde üretime girmesinden sonra aşağıdaki iyileştirmeler sağlandı:

1. Geliştirilmiş kaynak tutarlılığı: Kararlı elektrot kuvveti ve uygun şekilde eşleşen kaynak sırası, zayıf kaynakların ve sıçramaya bağlı kusurların azaltılmasına yardımcı olarak taşlama ve yeniden işleme ile ilişkili işçilik maliyetlerini kontrol etti.

2. Daha verimli iş parçası konumlandırma: Optimize edilmiş kaynak kafası ve çalışma masası düzeni, iş parçası açıklığı sorunlarını çözdü, yükleme ve konumlandırma verimliliğini artırdı ve müşterinin seri üretim gereksinimlerini daha iyi destekledi.

3. Daha tutarlı parti kalitesi: Reçeteye dayalı parametre yönetimi, birden fazla vardiya boyunca istikrarlı kaynak kalitesinin korunmasına yardımcı oldu ve yurtdışı pazarlar için piyano braketi siparişlerinin kalite kontrol gereksinimlerini destekledi.

Bu proje, PDKJ"nin özelleştirilmiş direnç kaynağı ekipmanına yaklaşımını göstermektedir: gerçek iş parçasını değerlendirmek, makine yapısını ve kaynak sürecini uyarlamak ve müşterilerin güvenilir üretim elde etmesine yardımcı olmak için devreye alma ve teknik destek sağlamak.
