Nokta kaynak makinesi, modern imalatta yaygın olarak kullanılan bir direnç kaynak makinesidir. Otomotiv bileşenleri, sac imalatı, donanım ürünleri, elektrikli ev aletleri, mobilya, mutfak ekipmanları, yeni enerji ürünleri ve diğer metal imalat uygulamalarında yaygın olarak kullanılır.

Isı kaynağı olarak konsantre bir lazer ışını kullanan lazer kaynağının aksine, nokta kaynak, temas alanından elektrik akımı geçirirken iş parçalarına basınç uygulamak için elektrotlar kullanır. Kaynak bölgesinde oluşan direnç ısı üreterek yerel metalin bir kaynak parçası oluşturmasına ve iş parçalarını birbirine bağlamasına neden olur.

Bir punta kaynak makinesinin çalışma prensibini anlamak, üreticilerin kaynak ekipmanını daha iyi değerlendirmesine ve malzeme, kalınlık, kaynak noktası miktarı, üretim hacmi ve üretim döngüsüne göre doğru makineyi seçmesine yardımcı olabilir.

1. Punta Kaynak Makinesi Nasıl Çalışır?

Nokta kaynağı bir tür direnç kaynağıdır. Temel süreci şu şekilde özetlenebilir:

Elektrot basıncı → Kaynak akımı → Direnç ısısı → Kaynak külçesi oluşumu → Basınç altında soğutma → Tamamlanan kaynak

Kaynak sırasında üst ve alt elektrotlar metal iş parçalarını sıkıştırır ve kontrollü miktarda basınç uygular. Kaynak akımı daha sonra iş parçalarının içinden geçirilir.

İş parçaları arasındaki temas alanlarında elektriksel direnç mevcut olduğundan kaynak bölgesinden akım geçtiğinde ısı oluşur.

Joule ısıtma prensibine göre direnç kaynağı sırasında oluşan ısı kaynak akımı, kaynak süresi ve elektriksel dirençle ilişkilidir.

Basit bir ifadeyle:

Daha yüksek kaynak akımı + daha uzun kaynak süresi + uygun temas direnci = daha fazla kaynak ısısı girişi.

Kaynak alanı gerekli sıcaklığa ulaştığında lokal erime meydana gelir ve kaynak külçesi oluşur.

Akım durduktan sonra kaynak parçası soğuyup katılaşırken elektrotlar belirli bir süre basınç uygulamaya devam eder.

Bu nedenle punta kaynak kalitesi tek başına kaynak akımıyla belirlenmez. Aşağıdakilerin koordineli kontrolüne bağlıdır:

Akım + Zaman + Elektrot Basıncı + Malzeme + Elektrotlar + İş Parçası Durumu

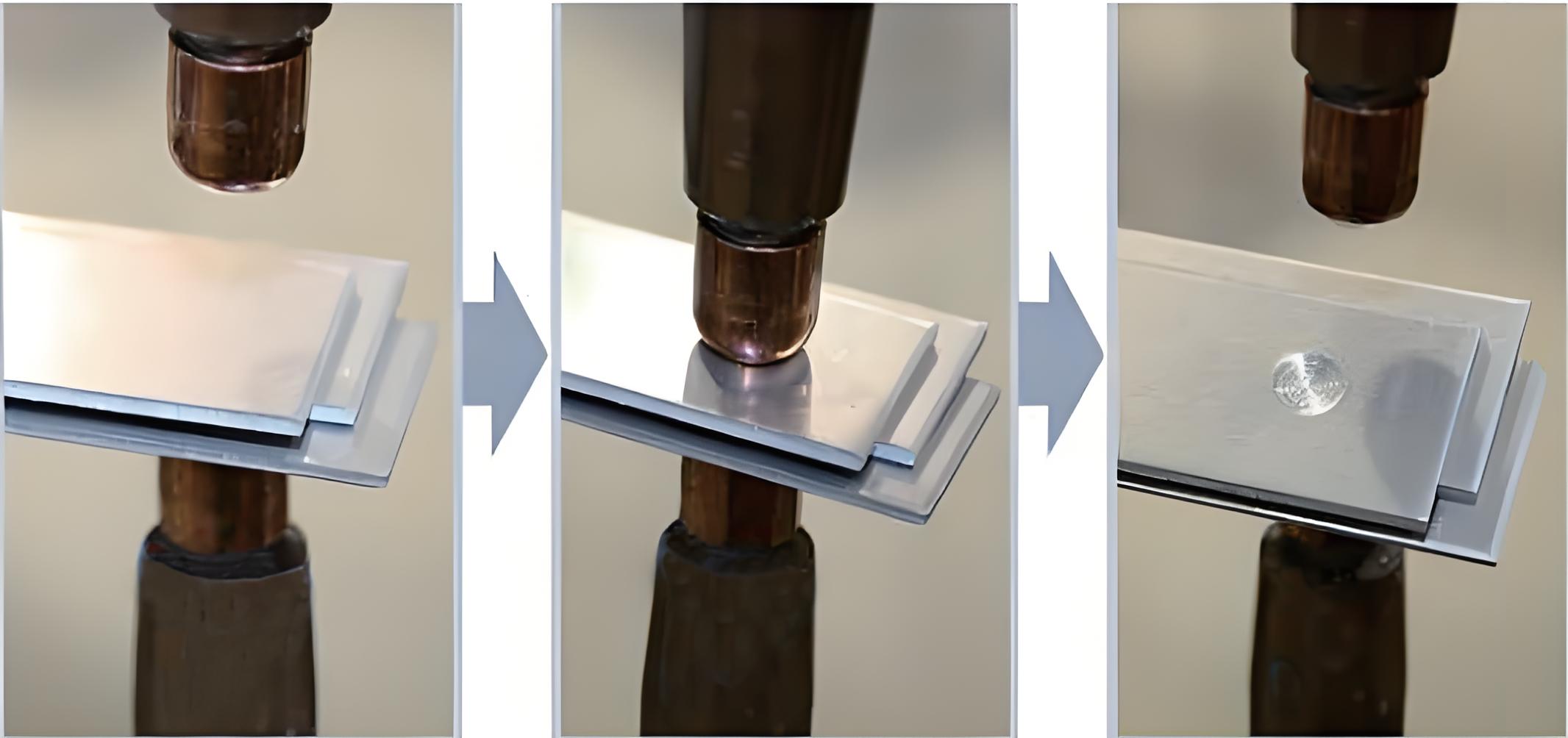

2. Punta Kaynak İşleminde Neler Olur?

Tam bir punta kaynak çevrimi normalde birkaç aşamadan oluşur.

Elektrot Sıkıştırma

Kaynak akımı uygulanmadan önce elektrotlar iş parçasına doğru hareket eder ve metal levhaları sıkıştırır.

Amaç iş parçaları arasında doğru teması sağlamak ve stabil kaynak basıncı oluşturmaktır.

Elektrot basıncı çok düşükse temas dengesiz hale gelebilir. Aşırı basınç aynı zamanda akım yoğunluğunu ve ısı dağılımını da etkileyebilir.

Kaynak Akımı

Gerekli elektrot basıncı oluşturulduktan sonra kaynak akımı iş parçalarının içinden akar.

Kaynak bölgesindeki elektrik direnci ısı üreterek metalin hızla ısınmasına neden olur.

Sıcaklık arttıkça iş parçaları arasında bir kaynak külçesi oluşur.

Tutma ve Soğutma

Önceden ayarlanmış kaynak süresi dolduktan sonra akım durur ancak elektrotlar basınç uygulamaya devam eder.

Bu, kaynak külçesinin kontrollü basınç altında soğumasını ve katılaşmasını sağlar.

Tutma aşaması kaynak oluşumu ve bağlantı mukavemeti açısından önemlidir.

Elektrot Serbest Bırakma

Kaynak yeterince soğuduktan sonra elektrotlar iş parçasını serbest bırakır ve orijinal konumlarına geri döner.

Makine daha sonra bir sonraki kaynak çevrimine başlayabilir.

Otomatik punta kaynak sistemleri için bu adımlar, önceden ayarlanmış parametrelere göre otomatik olarak kontrol edilebilir.

3. Punta Kaynak Makinesinin Temel Parametreleri Nelerdir?

Bir punta kaynak makinesinin temel yapısı nispeten basit olmasına rağmen, kaynak kalitesi büyük ölçüde çeşitli parametrelere bağlıdır.

Kaynak Akımı

Kaynak akımı ısı girdisini etkileyen en önemli faktörlerden biridir.

Yetersiz akım, daha küçük boyutlu bir kaynak parçasına veya yetersiz kaynak mukavemetine neden olabilir.

Aşırı akım sıçrama, aşırı girinti veya yanma riskini artırabilir.

Bu nedenle uygun akımın malzemeye ve kalınlığa göre ayarlanması gerekir.

Kaynak Süresi

Kaynak süresi, akımın iş parçası üzerinde ne kadar süreyle etki edeceğini belirler.

Daha uzun bir kaynak süresi otomatik olarak daha iyi bir kaynak sağlamaz.

Akım ve zamanın birlikte düşünülmesi ve malzemeye, kalınlığa ve gerekli kaynak kalitesine göre optimize edilmesi gerekir.

Elektrot Basıncı

Elektrot basıncı iş parçası temas koşullarını ve akım dağılımını etkiler.

Yetersiz basınç dengesiz temasa neden olabilirken, aşırı basınç temas direncini ve ısı dağılımını değiştirebilir.

Bu nedenle elektrot basıncının da uygun şekilde ayarlanması gerekir.

Elektrot Malzemesi ve Şekli

Elektrotlar akımın iletilmesinden, basınç uygulanmasından ve ısının aktarılmasından sorumludur.

Elektrot malzemesi, uç şekli, çapı ve aşınma durumu, kaynağın kalitesini ve tutarlılığını etkileyebilir.

Sürekli üretim için, düzenli elektrot muayenesi, giydirme ve değiştirme, ekipman bakımının önemli parçalarıdır.

4. Punta Kaynağı Neden İki Metal Parçayı Birleştirebilir?

Nokta kaynağının ardındaki temel prensip, dirençli ısının lokalize bir alanda yoğunlaşmasıdır..

Kaynak akımı elektrotlardan ve metal iş parçalarından aktığında, kaynak devresinin farklı alanları farklı elektrik direncine sahiptir.

İş parçaları arasındaki temas alanı ısı üretimi için önemli bir yer haline gelir.

Kaynak akımı, süresi ve elektrot basıncının uygun şekilde kontrol edilmesiyle kaynak alanı gerekli sıcaklığa ulaşabilir ve lokalize bir kaynak külçesi oluşturabilir.

Soğuduktan sonra katılaşan külçe iki metal parçayı birbirine bağlar.

İş parçasının geniş bir alanını ısıtan işlemlerin aksine, punta kaynağı, ısıyı belirli kaynak noktaları çevresinde yoğunlaştırır.

Bu, punta kaynağının yüksek hacimli üretim ve tekrarlanan kaynak işlemleri için uygun olmasının ana nedenlerinden biridir.

5. Punta Kaynak Makinalarının Başlıca Çeşitleri Nelerdir?

Yaygın endüstriyel nokta kaynak makineleri arasında AC nokta kaynak makineleri, orta frekans invertörlü nokta kaynak makineleri ve kapasitör deşarjlı nokta kaynak makineleri bulunur.

Her türün farklı özellikleri ve uygulama senaryoları vardır.

AC Punta Kaynak Makinesi

Geleneksel AC nokta kaynak makineleri endüstriyel frekanslı bir AC güç kaynağı kullanır.

Nispeten olgun bir yapıya sahiptirler ve çeşitli geleneksel direnç kaynağı uygulamalarında kullanılabilirler.

Nispeten basit kaynak işlemleri ve uygun üretim gereksinimleri için AC punta kaynağı hala düşünülebilir.

Orta Frekans İnverter Nokta Kaynakçı

Orta frekans invertörlü punto kaynak makinesi, gelen elektrik gücünü bir invertör sistemi aracılığıyla dönüştürür ve orta frekanslı kaynak akımı sağlar.

Kontrol sistemi, akım ve kaynak süresi gibi kaynak parametrelerini nispeten yüksek esneklikle düzenleyebilir.

Orta frekans invertörlü punta kaynağı, otomotiv bileşenlerinde, sac imalatında, tel ürünlerinde, elektrikli ev aletlerinde ve diğer yüksek hacimli imalat uygulamalarında yaygın olarak kullanılmaktadır.

Ayrıca otomatik fikstürler, mekanik sistemler ve robotik kaynak sistemleriyle entegrasyona da uygundur.

Kondansatör Deşarj Nokta Kaynakçısı

Kapasitör deşarjlı nokta kaynak makinesi, elektrik enerjisini kapasitörlerde depolar ve kaynak işlemi sırasında depolanan enerjiyi hızla serbest bırakır.

Enerji kapasitesi, malzeme, iş parçası yapısı ve kaynak gereksinimlerine bağlı olarak, belirli küçük metal bileşenler, ince malzemeler ve hassas kaynak uygulamaları için kapasitör deşarj nokta kaynağı düşünülebilir.

Evrensel olarak üstün tipte bir nokta kaynak makinesi yoktur.

Uygun seçim gerçek uygulamaya bağlıdır.

6. Punta Kaynak Kalitesini Hangi Faktörler Etkiler?

Zayıf kaynaklar, tutarsız kaynak noktaları, aşırı sıçrama, derin girinti veya dengesiz kaynak kalitesi gibi sorunların birden fazla nedeni olabilir.

Malzeme

Farklı metaller farklı elektrik direncine, termal iletkenliğe ve erime özelliklerine sahiptir.

Paslanmaz çelik, karbon çeliği, galvanizli çelik, alüminyum, bakır ve diğer malzemeler farklı kaynak yaklaşımları gerektirir.

Kaynak parametreleri basitçe bir malzemeden diğerine kopyalanmamalıdır.

Malzeme Kalınlığı

Malzeme kalınlığı gerekli kaynak enerjisini doğrudan etkiler.

Çok katmanlı kaynak aynı zamanda farklı malzeme katmanları arasındaki akım dağılımının ve ısı dağılımının da dikkate alınmasını gerektirir.

İş Parçası Yüzey Durumu

Yağ, oksidasyon, pas, kaplamalar ve yüzey kirlenmesi temas direncini ve kaynak stabilitesini etkileyebilir.

Yüksek hacimli üretim için tutarlı iş parçası yüzey koşulları önemlidir.

Elektrot Durumu

Elektrot aşınması, kirlenmesi ve elektrot ucu geometrisindeki değişiklikler kaynak kalitesinde değişikliklere yol açabilir.

Bu nedenle elektrotların düzenli olarak giydirilmesi ve bakımı önemlidir.

Ekipman Kararlılığı

İş parçası koşulları ve çalışma yöntemleri değişmeden kalsa bile dengesiz kaynak akımı veya kontrol parametreleri tutarsız kaynaklara neden olabilir.

Seri üretim için ekipman stabilitesi ve parametre tekrarlanabilirliği özellikle önemlidir.

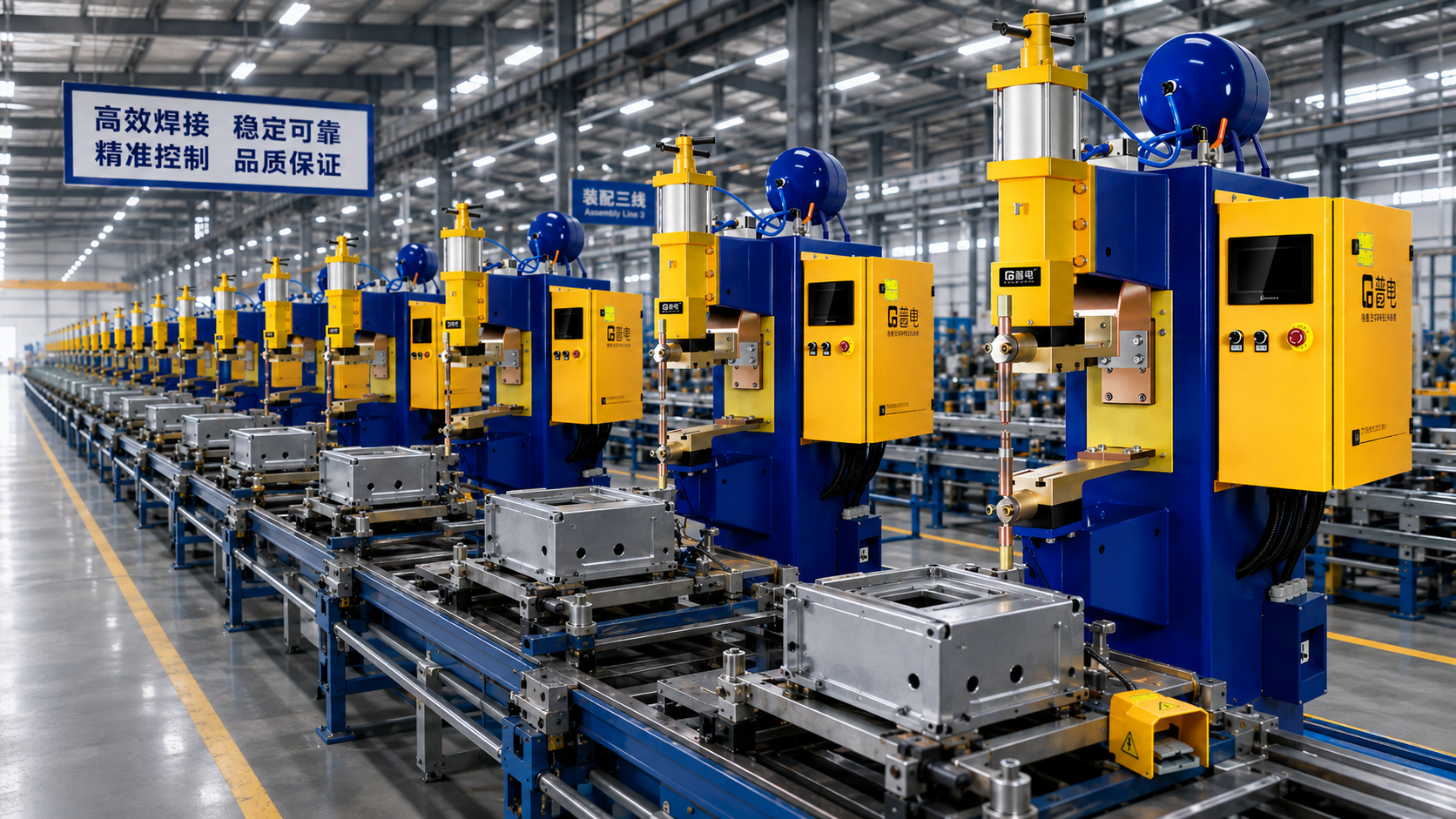

7. Punta Kaynağı Yüksek Hacimli Üretime Neden Uygundur?

Punta kaynağının en büyük avantajlarından biri sağlama yeteneğidir. hızlı ve tekrarlanabilir kaynak .

Bir ürün düzinelerce, hatta yüzlerce kaynak noktası gerektirdiğinde, uygun şekilde tasarlanmış bir fikstür ve kaynak sırası, üretim verimliliğini önemli ölçüde artırabilir.

Punta kaynak makineleri aşağıdakilerle de entegre edilebilir:

• Otomatik yükleme ve boşaltma

• Konumlandırma fikstürleri

• Çok istasyonlu kaynak sistemleri

• Mekanik kollar

• Endüstriyel robotlar

• PLC kontrol sistemleri

• Otomatik denetim sistemleri

Nispeten tutarlı yapılara sahip büyük miktarlarda ürün üreten üreticiler için punta kaynağı, tekrarlanan metal birleştirme için etkili bir yöntem sağlayabilir.

8. Punta Kaynağı Tutarlılığı Nasıl Geliştirilebilir?

Seri üretimde tek bir güçlü kaynağa ulaşmak yeterli değildir.

Asıl zorluk yüzlerce veya binlerce üründe tutarlı kaynak kalitesini korumaktır.

Birçok faktörün kontrol edilmesi gerekiyor.

Öncelikle malzemeye ve kalınlığa göre uygun kaynak akımı, kaynak süresi ve elektrot basıncı belirlenmelidir.

İkincisi, elektrotlar düzenli olarak incelenmeli, temizlenmeli, giydirilmeli ve gerektiğinde değiştirilmelidir.

Üçüncüsü, iş parçası konumlandırması ve montaj boşlukları mümkün olduğunca tutarlı kalmalıdır.

Yüksek hacimli üretim için otomatikleştirilmiş donanımlar, parametre yönetimi ve kalite izleme, manuel operasyonlardan kaynaklanan değişiklikleri daha da azaltabilir.

Bu nedenle punta kaynağı kalitesinin iyileştirilmesi, yalnızca bir parametrenin ayarlanması yerine tüm kaynak işleminin kontrolünü gerektirir.

9. Neden Sadece Kaynak Akımına Göre Punta Kaynak Makinesi Seçmemelisiniz?

Birçok üretici, punta kaynak makinelerini öncelikle maksimum kaynak akımlarına göre karşılaştırır.

Ancak maksimum akım yalnızca ekipmanın spesifikasyonlarından biridir.

Uygun bir ekipman değerlendirmesinde aşağıdakiler de dikkate alınmalıdır:

Malzeme + Malzeme Kalınlığı + Kaynak Noktası Miktarı + Gerekli Kaynak Mukavemeti + Üretim Çevrimi + Elektrot Konfigürasyonu + İş Parçası Yapısı + Otomasyon Gereksinimleri

Örneğin, küçük bir metal bileşen ile bir otomotiv yapısal bileşeni tamamen farklı ekipman gereksinimlerine sahip olabilir.

Benzer şekilde, iki kaynak noktasına sahip bir ürün, onlarca kaynak noktasına sahip bir üründen çok farklı bir sistem gerektirebilir.

Gelecekte otomasyon planlanıyorsa üreticilerin ayrıca ekipmanın PLC sistemleri, mekanik sistemler, robotlar, demirbaşlar ve otomatik üretim hatlarıyla entegre olup olamayacağını da değerlendirmesi gerekir.

10. Bir Punta Kaynak Makinesi Satın Almadan Önce Neden Gerçek İş Parçalarını Test Etmelisiniz?

Direnç kaynağı büyük ölçüde gerçek iş parçasına ve kaynak işlemine bağlıdır.

Malzeme ve kalınlık aynı olsa bile iş parçası yapısı, kaynak noktası konumu, montaj boşluğu, yüzey durumu ve elektrot erişimindeki farklılıklar gerekli kaynak parametrelerini değiştirebilir.

Bu nedenle üreticilere, ekipman satın almadan önce gerçek iş parçalarını kullanarak numune testi yapmaları tavsiye edilir.

Örnek testi şunları doğrulayabilir:

• Kaynak gücü

• Kaynak görünümü

• Sıçrama seviyeleri

• Yanma riski

• Parametre kararlılığı

• Kaynak çevrim süresi

• Elektrot konfigürasyonu

• Otomasyon fizibilitesi

Gerçek iş parçalarının test edilmesi, ekipmanın yalnızca teorik spesifikasyonlara göre seçilmesi riskini azaltabilir.

Ayrıca üreticilerin seri üretime geçmeden önce daha pratik bir kaynak prosesi oluşturmalarına yardımcı olur.

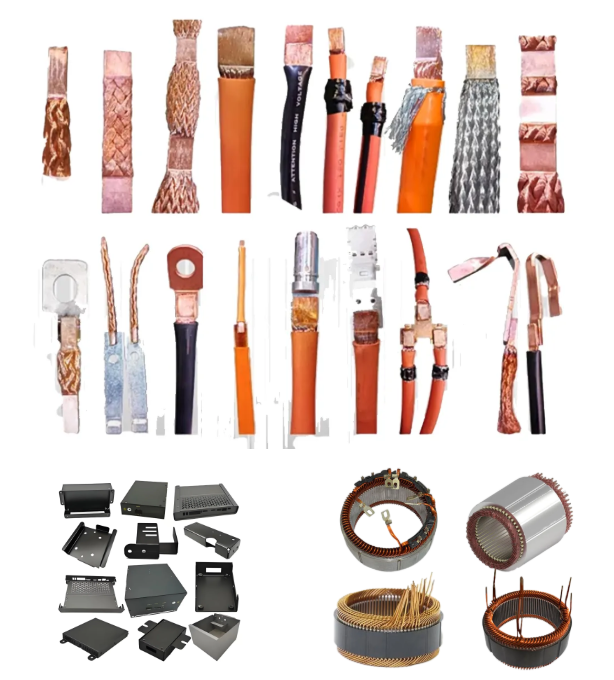

11. Punta Kaynak Makinaları Nerelerde Kullanılır?

Punta kaynağı, hızlı ve tekrarlayan metal birleştirme için uygun olduğundan, farklı imalat endüstrilerinde yaygın olarak kullanılmaktadır.

Otomotiv Bileşenleri

Nokta kaynağı belirli braketler, damgalı parçalar, yapısal bileşenler ve diğer otomotiv metal bileşenleri için kullanılabilir.

Donanım ve Sac Metal

Nokta kaynağı genellikle metal levhalar, braketler, dolaplar, muhafazalar ve yapısal bileşenler için kullanılır.

Elektrik ve Elektronik İmalatı

Uygulamalar belirli terminalleri, iletken bileşenleri, konektörleri ve küçük metal parçaları içerebilir.

Mobilya ve Mutfak Ekipmanları

Metal tel ürünler, çerçeveler, braketler, mutfak bileşenleri ve diğer metal yapılar, tasarımlarına bağlı olarak dirençli nokta kaynağı kullanabilir.

Yeni Enerji ve Enerji Depolama

Pille ilgili bazı yapısal parçalar, iletken bileşenler ve metal düzenekler dirençli nokta kaynağı kullanabilir.

Özel kaynak ekipmanı malzemeye, kalınlığa, bağlantı tasarımına ve üretim gereksinimlerine göre seçilmelidir.

12. Punta Kaynak Makinesi Seçimi İş Parçasıyla Başlamalı

Nokta kaynağının temel prensibi nispeten basittir:

Elektrik akımı + Elektrik direnci + Elektrot basıncı = Lokalize direnç ısısı ve kaynak oluşumu

Ancak doğru punta kaynak makinesini seçmek teorik prensibi anlamaktan fazlasını gerektirir.

Üreticiler öncelikle malzemeyi, kalınlığı, kaynak noktası miktarını, kaynak mukavemetini, üretim hacmini ve üretim döngüsünü tanımlamalıdır.

Bir sonraki adım, kaynak işlemini doğrulamak için gerçek numune testi olmalıdır.

Seri üretim için ekipman stabilitesi, parametre kontrolü, elektrot bakımı ve otomasyon entegrasyonu da dikkate alınmalıdır.

Başka bir deyişle:

En iyi punta kaynak makinesinin mutlaka en yüksek kaynak akımına sahip makine olması gerekmez. Gerçek kaynak ve üretim gereksinimlerini tutarlı bir şekilde karşılayan makinedir.
