Una saldatrice a punti è una saldatrice a resistenza ampiamente utilizzata nella produzione moderna. Viene comunemente utilizzato per componenti automobilistici, fabbricazione di lamiere, prodotti hardware, elettrodomestici, mobili, attrezzature da cucina, nuovi prodotti energetici e altre applicazioni di produzione di metalli.
A differenza della saldatura laser, che utilizza un raggio laser concentrato come fonte di calore, la saldatura a punti utilizza elettrodi per applicare pressione sui pezzi mentre fa passare la corrente elettrica attraverso l"area di contatto. La resistenza generata nella zona di saldatura produce calore, facendo sì che il metallo locale formi un pepite di saldatura e unisca insieme i pezzi.
Comprendere il principio di funzionamento di una saldatrice a punti può aiutare i produttori a valutare meglio le apparecchiature di saldatura e a selezionare la macchina giusta in base al materiale, allo spessore, alla quantità di punti di saldatura, al volume di produzione e al ciclo di produzione.
La saldatura a punti è un tipo di saldatura a resistenza. Il suo processo di base può essere riassunto come:
Pressione dell"elettrodo → Corrente di saldatura → Calore di resistenza → Formazione di pepite di saldatura → Raffreddamento sotto pressione → Saldatura completata
Durante la saldatura, gli elettrodi superiore e inferiore bloccano i pezzi metallici e applicano una quantità controllata di pressione. La corrente di saldatura viene quindi fatta passare attraverso i pezzi in lavorazione.
Poiché esiste resistenza elettrica nelle aree di contatto tra i pezzi, viene generato calore quando la corrente passa attraverso la zona di saldatura.
Secondo il principio del riscaldamento Joule, il calore generato durante la saldatura a resistenza è correlato alla corrente di saldatura, al tempo di saldatura e alla resistenza elettrica.
In termini semplici:
Corrente di saldatura maggiore + tempo di saldatura più lungo + resistenza di contatto adeguata = maggiore apporto termico di saldatura.
Quando l"area di saldatura raggiunge la temperatura richiesta, si verifica una fusione localizzata e si forma un pepite di saldatura.
Dopo l"interruzione della corrente, gli elettrodi continuano ad applicare pressione per un certo periodo mentre il nucleo di saldatura si raffredda e si solidifica.
Pertanto, la qualità della saldatura a punti non è determinata soltanto dalla corrente di saldatura. Dipende dal controllo coordinato di:
Corrente + Tempo + Pressione elettrodo + Materiale + Elettrodi + Condizioni del pezzo

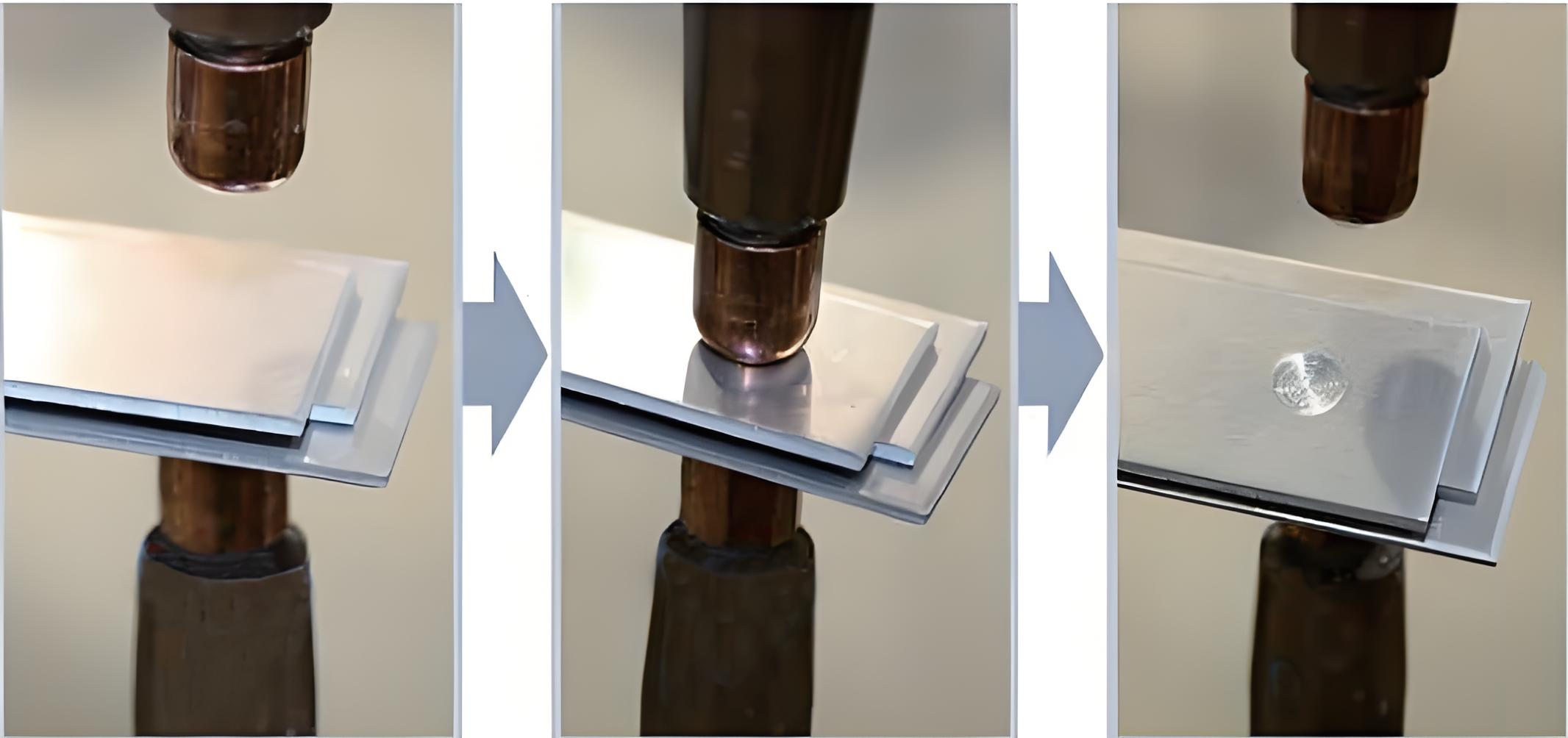

Un ciclo completo di saldatura a punti comprende normalmente più fasi.
Prima che venga applicata la corrente di saldatura, gli elettrodi si muovono verso il pezzo da lavorare e bloccano le lamiere.
Lo scopo è garantire il corretto contatto tra i pezzi e stabilire una pressione di saldatura stabile.
Se la pressione dell"elettrodo è troppo bassa, il contatto potrebbe diventare instabile. Una pressione eccessiva può anche influenzare la densità di corrente e la distribuzione del calore.
Una volta stabilita la pressione dell"elettrodo richiesta, la corrente di saldatura scorre attraverso i pezzi.
La resistenza elettrica nella zona di saldatura genera calore, provocando un rapido riscaldamento del metallo.
All"aumentare della temperatura si forma un cordone di saldatura tra i pezzi.
Trascorso il tempo di saldatura preimpostato, la corrente si interrompe, ma gli elettrodi continuano ad applicare pressione.
Ciò consente al nucleo di saldatura di raffreddarsi e solidificarsi sotto pressione controllata.
La fase di mantenimento è importante per la formazione della saldatura e la resistenza del giunto.
Dopo che la saldatura si è sufficientemente raffreddata, gli elettrodi rilasciano il pezzo in lavorazione e ritornano nella posizione originale.
La macchina può quindi iniziare il ciclo di saldatura successivo.
Per i sistemi di saldatura a punti automatizzati, queste fasi possono essere controllate automaticamente in base a parametri preimpostati.
Sebbene la struttura di base di una saldatrice a punti sia relativamente semplice, la qualità della saldatura dipende fortemente da diversi parametri.
La corrente di saldatura è uno dei fattori più importanti che influenzano l"apporto di calore.
Una corrente insufficiente può provocare un nucleo di saldatura sottodimensionato o una resistenza della saldatura inadeguata.
Una corrente eccessiva può aumentare il rischio di schizzi, rientranze eccessive o bruciature.
La corrente adeguata deve quindi essere adattata al materiale e allo spessore.
Il tempo di saldatura determina per quanto tempo la corrente agisce sul pezzo.
Un tempo di saldatura più lungo non produce automaticamente una saldatura migliore.
La corrente e il tempo devono essere considerati insieme e ottimizzati in base al materiale, allo spessore e alla qualità di saldatura richiesta.
La pressione dell"elettrodo influisce sulle condizioni di contatto del pezzo e sulla distribuzione della corrente.
Una pressione insufficiente può causare un contatto instabile, mentre una pressione eccessiva può modificare la resistenza di contatto e la distribuzione del calore.
Pertanto, anche la pressione dell"elettrodo deve essere regolata correttamente.
Gli elettrodi hanno il compito di condurre corrente, applicare pressione e trasferire calore.
Il materiale dell"elettrodo, la forma della punta, il diametro e le condizioni di usura possono influenzare la qualità e la consistenza della saldatura.
Per la produzione continua, l"ispezione, la medicazione e la sostituzione regolari degli elettrodi sono parti importanti della manutenzione delle apparecchiature.
Il principio chiave alla base della saldatura a punti è la concentrazione del calore della resistenza in un'area localizzata.
Quando la corrente di saldatura scorre attraverso gli elettrodi e i pezzi metallici, le diverse aree del circuito di saldatura hanno una resistenza elettrica diversa.
L"area di contatto tra i pezzi diventa un luogo importante per la generazione di calore.
Controllando adeguatamente la corrente di saldatura, il tempo e la pressione dell"elettrodo, l"area di saldatura può raggiungere la temperatura richiesta e formare un pepite di saldatura localizzato.
Dopo il raffreddamento, la pepita solidificata collega le due parti metalliche.
A differenza dei processi che riscaldano un"ampia area del pezzo, la saldatura a punti concentra il calore attorno a punti di saldatura specifici.
Questo è uno dei motivi principali per cui la saldatura a punti è adatta per la produzione in grandi volumi e per operazioni di saldatura ripetitive.
Le comuni saldatrici a punti industriali includono saldatrici a punti CA, saldatrici a punti con inverter a media frequenza e saldatrici a punti a scarica di condensatore.
Ogni tipologia ha caratteristiche e scenari applicativi diversi.
Le tradizionali saldatrici a punti CA utilizzano una fonte di alimentazione CA a frequenza industriale.
Hanno una struttura relativamente matura e possono essere utilizzati per varie applicazioni di saldatura a resistenza convenzionali.
Per processi di saldatura relativamente semplici e requisiti di produzione adeguati, è ancora possibile prendere in considerazione la saldatura a punti AC.
Una saldatrice a punti inverter a media frequenza converte la potenza elettrica in ingresso attraverso un sistema inverter e fornisce corrente di saldatura a media frequenza.
Il sistema di controllo può regolare parametri di saldatura come corrente e tempo di saldatura con una flessibilità relativamente elevata.
La saldatura a punti con inverter a media frequenza è ampiamente utilizzata nei componenti automobilistici, nella fabbricazione di lamiere, nei prodotti in filo metallico, negli elettrodomestici e in altre applicazioni di produzione in grandi volumi.
È adatto anche per l"integrazione con attrezzature automatizzate, sistemi meccanici e sistemi di saldatura robotizzata.
Una saldatrice a punti a scarica di condensatori immagazzina energia elettrica nei condensatori e rilascia rapidamente l"energia immagazzinata durante il processo di saldatura.
A seconda della capacità energetica, del materiale, della struttura del pezzo e dei requisiti di saldatura, la saldatura a punti con scarica di condensatori può essere presa in considerazione per alcuni piccoli componenti metallici, materiali sottili e applicazioni di saldatura di precisione.
Non esiste un tipo di saldatrice a punti universalmente superiore.
La scelta appropriata dipende dall"applicazione effettiva.
Problemi quali saldature deboli, punti di saldatura incoerenti, spruzzi eccessivi, rientranze profonde o qualità di saldatura instabile possono avere molteplici cause.
Metalli diversi hanno caratteristiche di resistenza elettrica, conduttività termica e fusione diverse.
L"acciaio inossidabile, l"acciaio al carbonio, l"acciaio zincato, l"alluminio, il rame e altri materiali richiedono approcci di saldatura diversi.
I parametri di saldatura non dovrebbero essere semplicemente copiati da un materiale all"altro.
Lo spessore del materiale influisce direttamente sull"energia di saldatura richiesta.
La saldatura multistrato richiede anche la considerazione della distribuzione della corrente e della distribuzione del calore tra i diversi strati di materiale.
Olio, ossidazione, ruggine, rivestimenti e contaminazione superficiale possono influire sulla resistenza del contatto e sulla stabilità della saldatura.
Per la produzione in grandi volumi, sono importanti condizioni costanti della superficie del pezzo.
L"usura degli elettrodi, la contaminazione e i cambiamenti nella geometria della punta dell"elettrodo possono portare a variazioni nella qualità della saldatura.
La medicazione e la manutenzione regolari degli elettrodi sono quindi essenziali.
Anche quando le condizioni del pezzo e i metodi operativi rimangono invariati, la corrente di saldatura o i parametri di controllo instabili possono causare saldature incoerenti.
Per la produzione di massa, la stabilità delle apparecchiature e la ripetibilità dei parametri sono particolarmente importanti.
Uno dei principali vantaggi della saldatura a punti è la sua capacità di fornire una saldatura veloce e ripetibile.
Quando un prodotto richiede dozzine o addirittura centinaia di punti di saldatura, un dispositivo e una sequenza di saldatura opportunamente progettati possono migliorare significativamente l"efficienza della produzione.
Le saldatrici a punti possono inoltre essere integrate con:
Carico e scarico automatico
Dispositivi di posizionamento
Sistemi di saldatura multistazione
Bracci meccanici
Robot industriali
Sistemi di controllo PLC
Sistemi di ispezione automatizzati
Per i produttori che producono grandi quantità di prodotti con strutture relativamente coerenti, la saldatura a punti può fornire un metodo efficiente per unire ripetutamente i metalli.
Nella produzione di massa, ottenere una saldatura forte non è sufficiente.
La vera sfida è mantenere una qualità di saldatura costante su centinaia o migliaia di prodotti.
Diversi fattori dovrebbero essere controllati.
Innanzitutto, è necessario stabilire la corrente di saldatura, il tempo di saldatura e la pressione dell"elettrodo appropriati in base al materiale e allo spessore.
In secondo luogo, gli elettrodi dovrebbero essere regolarmente ispezionati, puliti, rivestiti e sostituiti quando necessario.
In terzo luogo, il posizionamento del pezzo e gli spazi di assemblaggio dovrebbero rimanere il più coerenti possibile.
Per la produzione di volumi elevati, gli impianti automatizzati, la gestione dei parametri e il monitoraggio della qualità possono ridurre ulteriormente le variazioni causate dalle operazioni manuali.
Pertanto, il miglioramento della qualità della saldatura a punti richiede il controllo dell’intero processo di saldatura anziché la semplice regolazione di un parametro.
Molti produttori confrontano le saldatrici a punti principalmente in base alla corrente di saldatura massima.
Tuttavia, la corrente massima è solo una delle specifiche dell"apparecchiatura.
Una corretta valutazione dell’attrezzatura dovrebbe considerare anche:
Materiale + Spessore materiale + Quantità punti di saldatura + Forza di saldatura richiesta + Ciclo di produzione + Configurazione elettrodo + Struttura del pezzo + Requisiti di automazione
Ad esempio, un piccolo componente metallico e un componente strutturale automobilistico possono avere requisiti di equipaggiamento completamente diversi.
Allo stesso modo, un prodotto con due punti di saldatura può richiedere un sistema molto diverso da uno che richiede decine di punti di saldatura.
Se si pianifica l’automazione futura, i produttori dovrebbero anche valutare se le apparecchiature possono integrarsi con sistemi PLC, sistemi meccanici, robot, attrezzature e linee di produzione automatizzate.
La saldatura a resistenza dipende fortemente dal pezzo e dal processo di saldatura effettivi.
Anche quando il materiale e lo spessore sono identici, le differenze nella struttura del pezzo, nella posizione del punto di saldatura, nello spazio di assemblaggio, nelle condizioni della superficie e nell"accesso agli elettrodi possono modificare i parametri di saldatura richiesti.
Pertanto, si consiglia ai produttori di condurre test a campione utilizzando pezzi reali prima di acquistare l"attrezzatura.
I test sui campioni possono verificare:
Forza della saldatura
Aspetto della saldatura
Livelli di spruzzi
Rischio di burn-through
Stabilità dei parametri
Tempo del ciclo di saldatura
Configurazione degli elettrodi
Fattibilità dell"automazione
Testare pezzi reali può ridurre il rischio di selezionare l"attrezzatura basandosi solo su specifiche teoriche.
Aiuta inoltre i produttori a stabilire un processo di saldatura più pratico prima di passare alla produzione di massa.

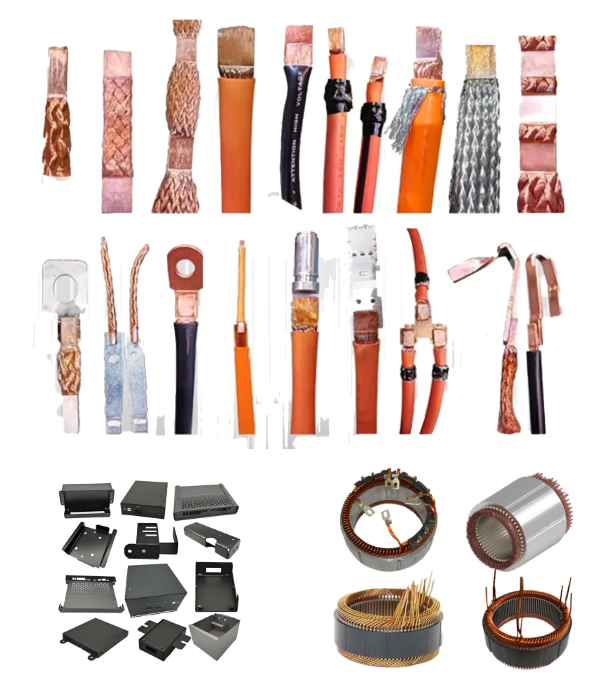

Poiché la saldatura a punti è adatta per giunzioni di metalli rapide e ripetitive, è ampiamente utilizzata in diversi settori manifatturieri.
La saldatura a punti può essere utilizzata per alcune staffe, parti stampate, componenti strutturali e altri componenti metallici del settore automobilistico.
La saldatura a punti è comunemente utilizzata per lamiere, staffe, armadi, alloggiamenti e componenti strutturali.
Le applicazioni possono includere determinati terminali, componenti conduttivi, connettori e piccole parti metalliche.
I prodotti in filo metallico, i telai, le staffe, i componenti della cucina e altre strutture metalliche possono utilizzare la saldatura a punti a resistenza a seconda del loro design.
Alcune parti strutturali, componenti conduttivi e gruppi metallici relativi alla batteria possono utilizzare la saldatura a punti a resistenza.
L"attrezzatura di saldatura specifica deve essere selezionata in base al materiale, allo spessore, alla progettazione del giunto e ai requisiti di produzione.
Il principio di base della saldatura a punti è relativamente semplice:
Corrente elettrica + Resistenza elettrica + Pressione dell"elettrodo = Calore di resistenza localizzata e formazione di saldature
Tuttavia, la scelta della saldatrice a punti giusta richiede molto più che la semplice comprensione del principio teorico.
I produttori dovrebbero innanzitutto definire il materiale, lo spessore, la quantità di punti di saldatura, la resistenza della saldatura, il volume di produzione e il ciclo di produzione.
Il passo successivo dovrebbe essere un vero e proprio test su campione per verificare il processo di saldatura.
Per la produzione di massa, è opportuno considerare anche la stabilità delle apparecchiature, il controllo dei parametri, la manutenzione degli elettrodi e l"integrazione dell"automazione.
In altre parole:
La migliore saldatrice a punti non è necessariamente quella con la corrente di saldatura più elevata. È la macchina che soddisfa costantemente le reali esigenze di saldatura e produzione.
