Nella saldatura laser robotizzata, il sistema di visione viene comunemente utilizzato per il riconoscimento del pezzo, il posizionamento del cordone di saldatura, il rilevamento della deviazione della posizione e altre funzioni. Quando il sistema di visione si guasta, il posizionamento si sposta, l'immagine della telecamera diventa anomala o la relazione tra le coordinate di visione e le coordinate del robot cambia , il robot potrebbe non riuscire a individuare la posizione di saldatura corretta. Ciò può provocare deviazioni della saldatura, interruzioni della produzione o persino collisioni tra pezzi e apparecchiature.
Se il supporto del servizio professionale è temporaneamente non disponibile, la risoluzione dei problemi di base e la calibrazione temporanea possono talvolta aiutare a ripristinare la produzione. Tuttavia, la calibrazione temporanea dovrebbe essere utilizzata principalmente per deviazioni di posizionamento minori e stabili . Se il problema riguarda la telecamera, il robot, la testa di saldatura laser, il controller o il sistema di sicurezza, si consiglia l'assistenza tecnica professionale anziché una regolazione non autorizzata.
Un tipico sistema di visione per saldatura laser robotica può includere una telecamera industriale, una lente, una fonte di illuminazione, un software di visione, un modulo di comunicazione e un sistema di coordinate del robot.
Le cause comuni dei problemi di posizionamento visivo includono:
Contaminazione di polvere o olio sull"obiettivo della fotocamera
Modifiche della posizione del pezzo
Cambiamenti significativi nell’illuminazione ambientale
Leggero movimento della posizione di montaggio della telecamera
Parametri di visione errati
Dati di calibrazione anomali
Cambiamenti nel rapporto tra visione e coordinate del robot
Problemi di comunicazione
Guasti della telecamera o del controller di visione
Pertanto, quando il sistema di visione smette di funzionare correttamente, il primo passo dovrebbe essere determinare se il problema è legato all'immagine , al processo di riconoscimento o al sistema di coordinate.
Quando la posizione di saldatura cambia improvvisamente, non modificare immediatamente il programma del robot. Controllare innanzitutto lo stato attuale del sistema di visione.
Aprire il software di visione o l"interfaccia di monitoraggio e verificare se il pezzo può essere visualizzato correttamente.
Se l"immagine è completamente nera, distorta o la fotocamera non riesce a connettersi, controllare prima l"alimentazione della fotocamera e la connessione di comunicazione invece di eseguire la calibrazione delle coordinate.
La saldatura laser produce fumo, polvere e particelle metalliche. La contaminazione sulla lente o sul vetro protettivo può compromettere il riconoscimento del pezzo.
Pulire i componenti ottici interessati secondo le istruzioni di manutenzione del produttore dell"apparecchiatura.
Verificare se il pezzo è posizionato come durante la normale produzione.
Un cambiamento nella posizione dell"attrezzatura o del pezzo può far sì che il sistema di visione identifichi una posizione diversa.
Se l"immagine della telecamera è normale ma la posizione rilevata non è corretta, potrebbe essere necessaria un"ulteriore ispezione dei parametri visivi e della relazione tra le coordinate.
Alcuni problemi di posizionamento visivo non sono causati dai dati di calibrazione ma dalla contaminazione del campo visivo della telecamera.
Prima della pulizia, seguire le procedure di sicurezza dell"attrezzatura e assicurarsi che l"attrezzatura interessata sia ferma.
Controllo:
Obiettivo per fotocamera industriale
Vetro protettivo
Dintorni dell"obiettivo
Staffa di montaggio della telecamera
Ostruzioni nel campo visivo della telecamera
Dopo la pulizia, eseguire nuovamente il processo di riconoscimento visivo utilizzando lo stesso pezzo standard.
Se il riconoscimento ritorna normale, solitamente non è necessario modificare i parametri di calibrazione della visione.
Se l'immagine della telecamera sembra normale ma la posizione rilevata è cambiata, controllare la posizione fisica di installazione della telecamera.
Ad esempio, supponiamo che il sistema di visione precedentemente identificasse correttamente il centro di saldatura, ma che tutti i pezzi ora mostrino un offset coerente nella stessa direzione.
In questo caso controlla:
Staffa di montaggio della telecamera
Viti di fissaggio della telecamera
Posizione dell"obiettivo
Posizione della testa di saldatura laser
Posizione dell"effettore finale del robot
Posizione del dispositivo di fissaggio del pezzo
Se la fotocamera si è spostata fisicamente, la relazione di calibrazione originale potrebbe non essere più accurata.
Non compensare semplicemente l"errore modificando le coordinate del robot. In caso contrario, potrebbe risultare più difficile ricalibrare il sistema in un secondo momento.

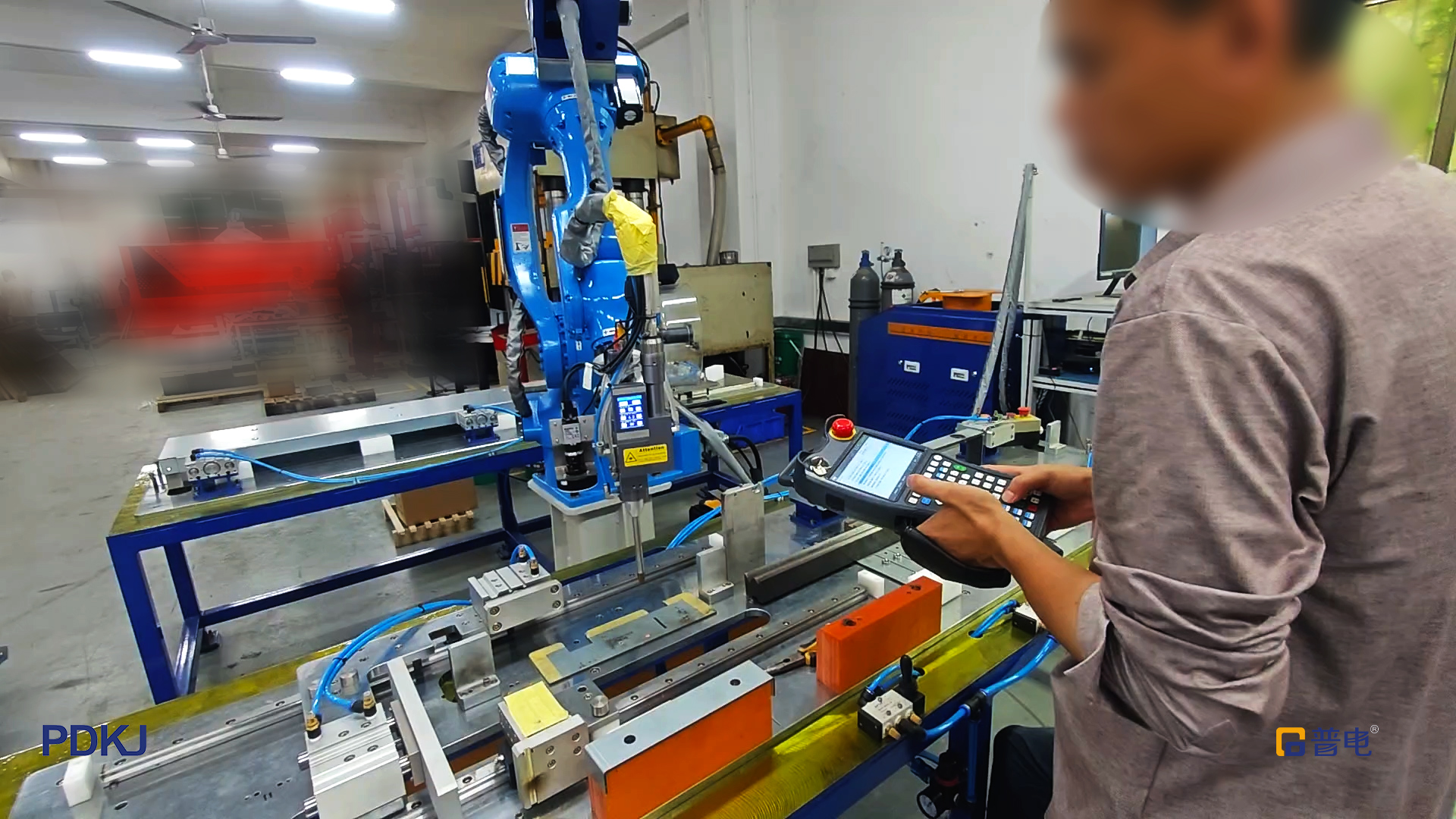

Se il sistema di visione è in grado di acquisire immagini e riconoscere normalmente il pezzo, ma è presente una deviazione delle coordinate piccola e costante, è possibile utilizzare un pezzo standard o un target di calibrazione per la calibrazione di base.
Il processo generale è:
Fissare il target standard → Eseguire il riconoscimento visivo → Ottenere le coordinate di visione → Confrontarle con le coordinate effettive del robot → Identificare la deviazione → Eseguire la calibrazione secondo la procedura dell"attrezzatura.
Ad esempio, se il sistema di visione rileva costantemente il punto di riferimento corretto ma il robot si sposta in una posizione con un piccolo offset fisso, è possibile valutare le deviazioni X e Y.
Per deviazioni piccole e stabili, seguire la procedura di calibrazione specificata dal produttore.
Non modificare in modo casuale i parametri visivi o le coordinate del robot basandosi solo sull'esperienza. I sistemi di visione, i controller dei robot e le strutture software differiscono tra i produttori.
Il processo di posizionamento di una saldatrice laser robotizzata comporta la conversione tra diversi sistemi di coordinate.
Una relazione semplificata può essere intesa come:
Coordinate telecamera → Coordinate pezzo → Coordinate robot → Posizione saldatura laser
Se una parte di questa relazione di coordinate cambia, il robot potrebbe identificare correttamente il pezzo ma saldare comunque nella posizione sbagliata.
Ad esempio, se il sistema di visione identifica correttamente un cordone di saldatura ma il robot si sposta costantemente in una posizione di offset, è necessario verificare la trasformazione delle coordinate da visione a robot.
Se l"apparecchiatura prevede una funzione di calibrazione automatica, seguire la procedura di calibrazione della macchina.
Se la calibrazione automatica non è disponibile, la calibrazione deve essere eseguita da personale professionale con esperienza in robotica e visione artificiale.
Un"altra situazione comune è:
L"hardware di visione funziona normalmente, ma un parametro del programma di visione è stato modificato.
I parametri potenzialmente interessati includono:
Esposizione
Guadagno
Soglia di rilevamento
Regione di riconoscimento
Impostazioni di rilevamento dei bordi
Parametri del modello
Selezione del programma del prodotto
Se il sistema funzionava normalmente prima di un cambio prodotto, cambio turno o regolazione software, verificare se sono state modificate eventuali impostazioni di visione.
Per i programmi di produzione verificati, si consiglia di conservare i backup e stabilire autorizzazioni di accesso adeguate per evitare modifiche accidentali ai parametri critici.
Questo è un errore comune quando si risolvono i problemi di posizionamento visivo.
Supponiamo che il robot originariamente saldasse correttamente ma che la posizione di saldatura sia ora spostata di 2 mm. Un operatore può semplicemente spostare tutti i punti di saldatura del robot di 2 mm.
Ciò potrebbe ripristinare temporaneamente la posizione di saldatura, ma il problema reale potrebbe essere causato da:
Movimento della fotocamera
Modifiche ai dati di calibrazione
Movimento dell"apparecchio
Problemi di trasformazione delle coordinate
La posizione dell"effettore finale del robot cambia
Se la causa principale non viene corretta, la modifica del programma del robot può creare una discrepanza ancora maggiore tra il sistema di visione e il sistema di coordinate del robot.
Un approccio migliore è:
Identificare innanzitutto l"origine della deviazione, quindi determinare se il sistema di visione, l"attrezzatura, la calibrazione delle coordinate o il programma del robot necessitano di modifiche.
Anche se la calibrazione temporanea ripristina la posizione di saldatura, non è consigliabile tornare immediatamente alla produzione su vasta scala.
È preferibile un processo di verifica graduale:
Test di una sola parte → Test continuo → Ispezione del campione → Produzione normale
Controllo:
Precisione della posizione di saldatura
Stabilità del tracciamento del cordone di saldatura
Aspetto della saldatura
Deviazione della saldatura
Coerenza nel posizionamento del pezzo
Stabilità del riconoscimento visivo durante il funzionamento continuo
Se il posizionamento rimane stabile durante i test continui, la produzione può gradualmente tornare alla normalità.
Non tutti i problemi di vista dovrebbero essere gestiti dagli operatori di produzione.
Il supporto tecnico professionale è consigliato quando:
La fotocamera non riesce a connettersi
Il controller di visione segnala un errore hardware
I dati di calibrazione sono andati perduti
La fotocamera o l"obiettivo hanno subito una collisione
Il robot si è scontrato
La testa di saldatura laser si è spostata
Il punto zero del robot o i parametri meccanici sono anomali
Il riconoscimento della vista continua a spostarsi in modo significativo
La macchina segnala un allarme di sicurezza
L"impatto delle modifiche ai parametri non può essere confermato
In particolare, i problemi che coinvolgono il robot, la sorgente laser, il circuito di sicurezza o i dati critici di calibrazione non dovrebbero essere gestiti attraverso aggiustamenti per tentativi ed errori semplicemente per riavviare la produzione.
La manutenzione preventiva è più efficace della risoluzione dei problemi dopo che si è verificato un guasto.
Stabilire un programma di pulizia e ispezione per lenti e vetro protettivo in base all"ambiente di produzione.
Ispezionare regolarmente le staffe della telecamera e le viti di fissaggio per ridurre i cambiamenti di posizione causati dalle vibrazioni.
Esegui il backup di programmi di visione, parametri di calibrazione e programmi robot convalidati.
Limita le modifiche non autorizzate ai parametri di visione critici e ai programmi del robot.
Utilizzare un pezzo standard o un target di calibrazione per verificare periodicamente la relazione tra il riconoscimento visivo e la posizione effettiva del robot.
Registra guasti visivi, modifiche ai parametri, attività di calibrazione e lavori di manutenzione per facilitare la risoluzione dei problemi futuri.
Per le applicazioni di saldatura laser robotizzata che implicano il posizionamento visivo, il riconoscimento del cordone di saldatura o percorsi di saldatura complessi, il sistema di visione non deve essere trattato come una telecamera indipendente.
Deve collaborare con il robot, la testa di saldatura laser, il sistema di controllo, l'attrezzatura di bloccaggio e il processo di saldatura.
Quando si seleziona una macchina per saldatura laser robotizzata, i produttori dovrebbero considerare:
Metodo di posizionamento visivo
Precisione del riconoscimento
Metodo di calibrazione
Trasformazione delle coordinate
Funzionamento del software
Funzioni di allarme
Backup dei dati
Supporto tecnico
Integrazione con il processo di saldatura
Per i progetti di automazione personalizzati, il collaudo effettivo del pezzo è particolarmente importante prima di finalizzare la configurazione dell"apparecchiatura.
PDKJ è un produttore di saldatrici professionali che fornisce saldatrici laser robotizzate e soluzioni di saldatura automatizzate.
In base alla struttura del pezzo, al percorso di saldatura, al ciclo di produzione e ai requisiti di automazione, PDKJ può aiutare a valutare configurazioni adeguate di saldatura laser robotizzata e soluzioni di posizionamento visivo.
Prima di acquistare l'attrezzatura, i clienti possono fornire foto, disegni o campioni reali dei pezzi. PDKJ fornisce una valutazione gratuita del processo di saldatura e test a campione per verificare le prestazioni di saldatura e la compatibilità delle apparecchiature prima di finalizzare la soluzione.
Valutando innanzitutto il pezzo reale e selezionando il robot, il sistema di saldatura laser, il sistema di visione e la configurazione di automazione appropriati, i produttori possono ridurre i rischi legati alla selezione delle apparecchiature e migliorare la stabilità della produzione di saldatura laser robotizzata.
 |  |
