Settore applicativo: produzione automobilistica
Pezzo da lavorare: gruppo staffa ammortizzatore
Nella produzione di componenti automobilistici, la precisione del posizionamento, l"idoneità del processo di saldatura e il flusso di lavoro di produzione influiscono tutti sui risultati finali della lavorazione. Per pezzi metallici con caratteristiche strutturali diverse, apparecchiature di saldatura dedicate e attrezzature personalizzate possono aiutare i produttori a soddisfare meglio le loro esigenze di produzione.

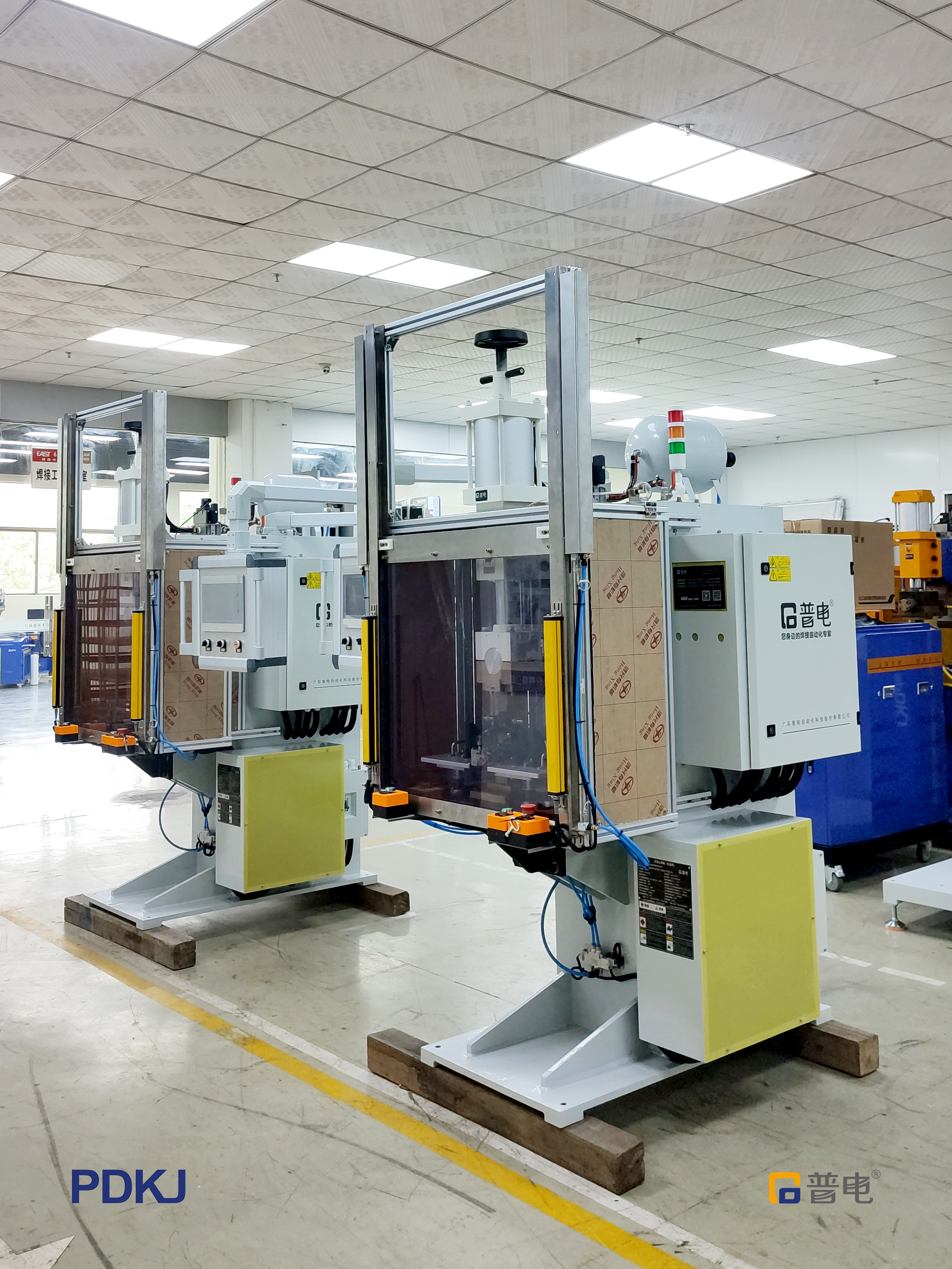

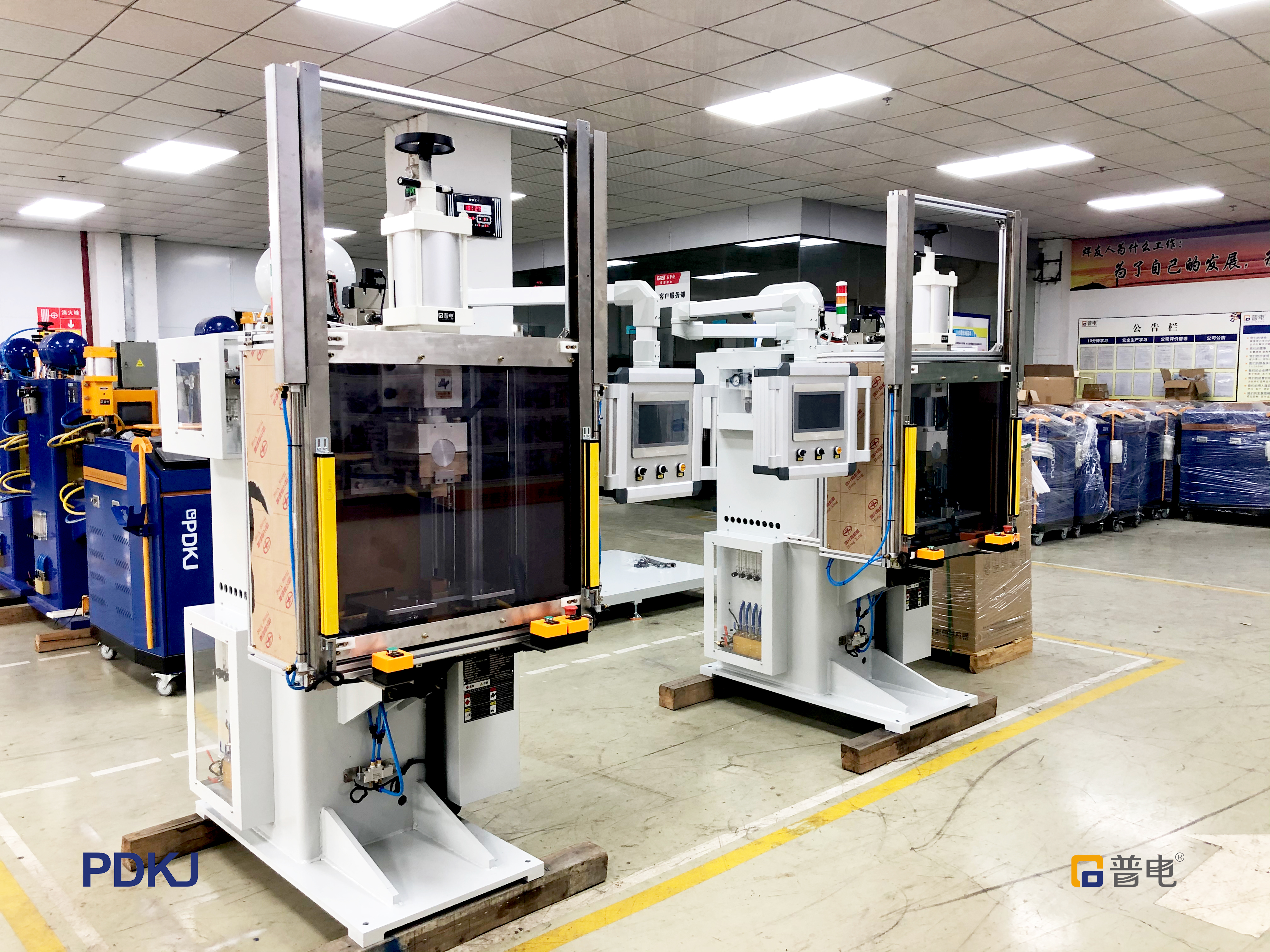

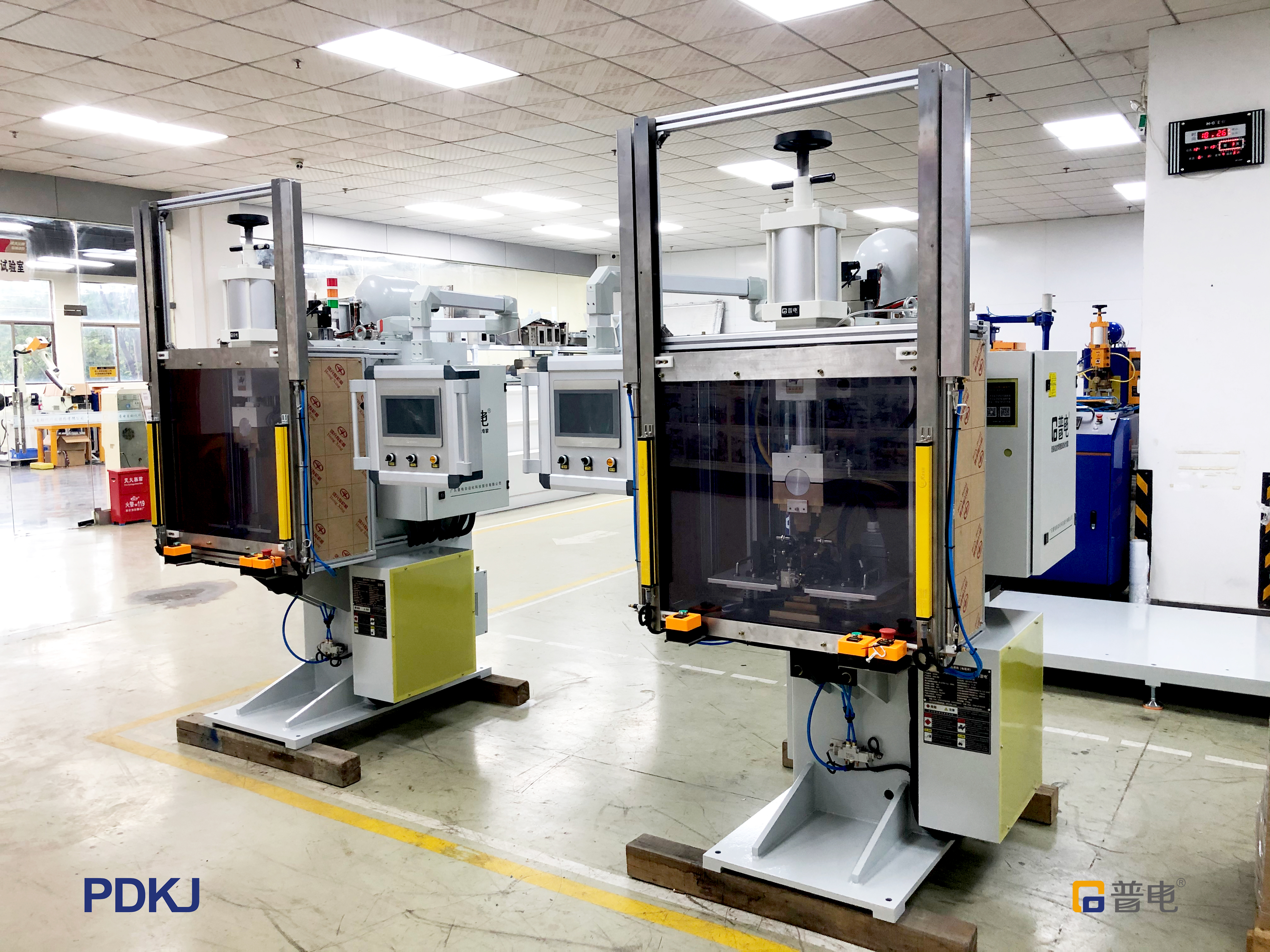

Questo caso presenta una saldatrice personalizzata per piastre di posizionamento dell'ammortizzatore sviluppata da PDKJ , consegnata con successo all'officina di produzione di un importante produttore automobilistico nazionale per la produzione in serie. Progettata per la saldatura a proiezione delle staffe degli ammortizzatori, la macchina fornisce una soluzione completa di saldatura a resistenza per affrontare le sfide di qualità ed efficienza nella produzione di grandi volumi.
Profilo cliente
Il cliente opera nel settore manifatturiero automobilistico, con attività commerciali che comportano lo sviluppo, la produzione o il supporto alla produzione di veicoli e relativi componenti. I suoi requisiti di produzione includono un"adeguata compatibilità dei processi, una qualità di saldatura costante e operazioni di produzione efficienti.
Requisiti del progetto

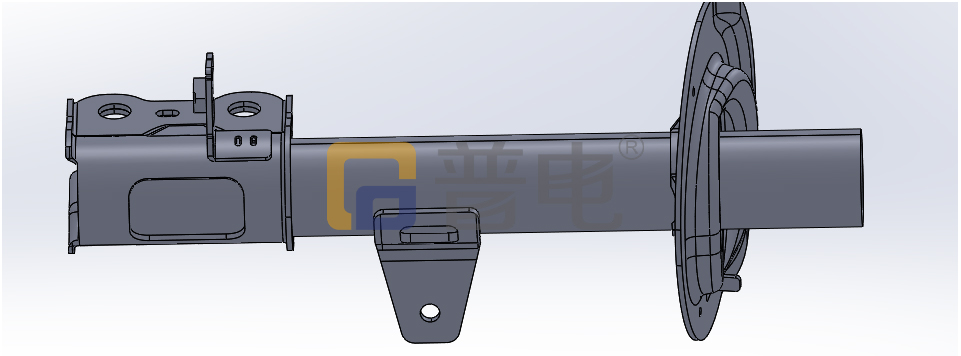

Il pezzo in questo progetto è un assieme costituito da una piastra di posizionamento dell"ammortizzatore e dalla sua staffa. A seconda della progettazione del pezzo, su una boccola deve essere saldata una piastrina con risalti di saldatura.
Poiché la piastra di posizionamento è relativamente piccola, il suo posizionamento, angolo e adattamento devono essere attentamente controllati durante la saldatura. Regolazioni manuali ripetute possono aumentare il numero di fasi operative e rendere più difficile mantenere un posizionamento coerente.
Il cliente richiedeva quindi un"attrezzatura di saldatura dedicata compatibile con questo pezzo. Attraverso il posizionamento delle attrezzature, le azioni meccaniche coordinate e i parametri di saldatura controllati, le attrezzature necessarie per standardizzare il processo di produzione e soddisfare le effettive esigenze di produzione.
Nella produzione vera e propria, la saldatura di questi componenti automobilistici presenta diverse sfide.
I componenti dell"ammortizzatore comprendono pezzi simmetrici destrorsi e sinistrorsi. Quando le staffe piccole vengono posizionate manualmente, possono verificarsi variazioni di angolazione e posizione. Riferimenti di posizionamento instabili possono causare il disallineamento della staffa dopo la saldatura, creando difficoltà durante il successivo montaggio.
Queste deviazioni di posizionamento possono anche contribuire a difetti come saldature deboli e punti di saldatura fuori posto.
La saldatura a proiezione richiede un"adeguata coordinazione tra la forza dell"elettrodo e la corrente di saldatura. Se la pressione o l"energia di uscita delle apparecchiature convenzionali fluttuano, potrebbero verificarsi problemi quali sporgenze collassate, spruzzi eccessivi e formazione incoerente di pezzetti di saldatura.
I componenti legati alla sicurezza automobilistica hanno severi requisiti di resistenza della saldatura. Risultati instabili durante la produzione di massa possono quindi aumentare l’onere del controllo di qualità.
L"attrezzatura deve coordinare il posizionamento, il bloccaggio, la saldatura e lo scarico del pezzo in una sequenza logica. Dovranno inoltre essere previste adeguate protezioni di sicurezza affinché gli operatori possano seguire procedure standardizzate durante la produzione.
 |  |
Per soddisfare questi requisiti, il team tecnico di PDKJ ha valutato i disegni dei pezzi, i parametri di saldatura a proiezione e le condizioni operative dell"officina prima di sviluppare la soluzione dell"attrezzatura.
La saldatrice personalizzata per piastre di posizionamento dell'ammortizzatore risultante utilizza la tecnologia di saldatura a resistenza combinata con dispositivi dedicati, meccanismi di bloccaggio pneumatici, un sistema di controllo della saldatura e strutture di protezione di sicurezza per soddisfare i requisiti di saldatura specifici del pezzo.
La macchina incorpora un sistema di posizionamento a doppio stadio:
Il fermo di posizionamento 1 aiuta a mantenere l'allineamento parallelo del pezzo in lavorazione dell'ammortizzatore principale.
Il fermo di posizionamento 2 controlla l'angolo del pezzo e la posizione sinistra-destra.

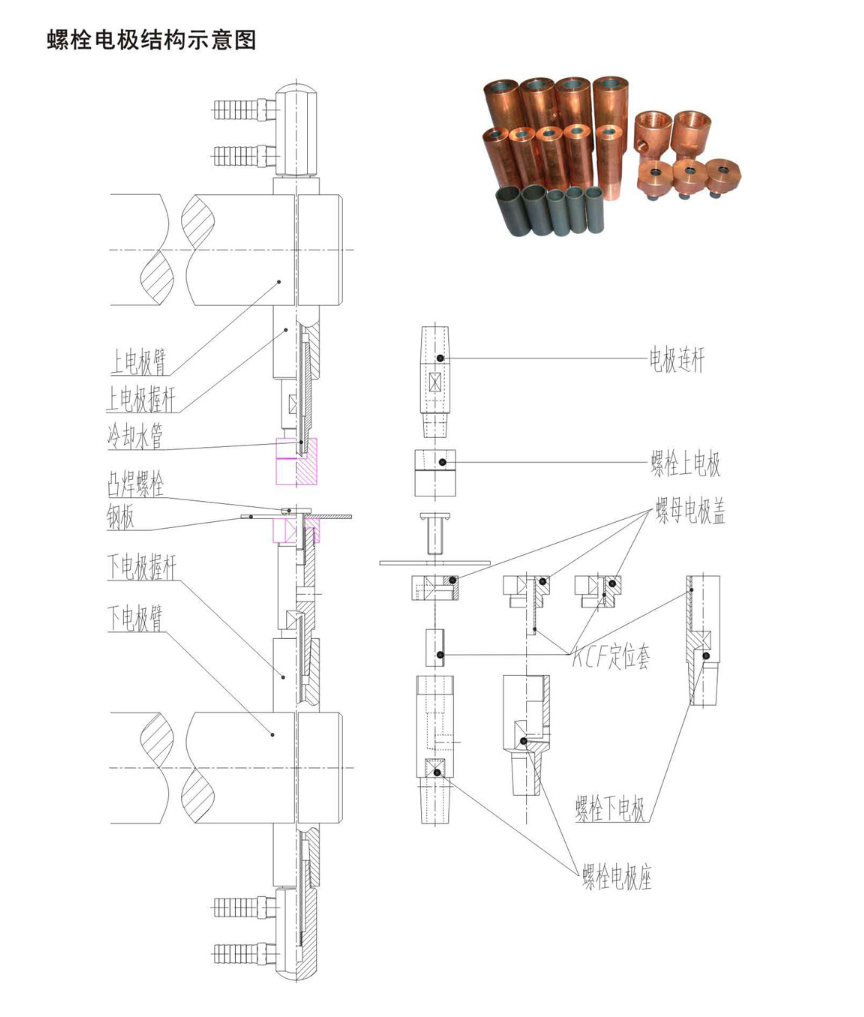

L"elettrodo inferiore utilizza una struttura adattata al profilo per vincolare con precisione la posizione e l"angolo della piccola piastra della staffa.
Un cilindro di posizionamento dedicato preme la piastra della staffa in posizione prima della saldatura, riducendo gli spazi e le deviazioni di allineamento causate dal posizionamento manuale. Questo approccio basato sui dispositivi aiuta a ridurre al minimo il disallineamento delle saldature e i difetti di saldatura deboli.
Le due postazioni di lavoro possono operare in modo indipendente. Possono essere utilizzati separatamente o gestiti simultaneamente, offrendo flessibilità per diversi ordini di produzione.
La macchina è dotata di un trasformatore a media frequenza sviluppato da PDKJ e di un controller di saldatura dedicato. Questa configurazione supporta la saldatura sincronizzata su più punti di saldatura, con forza dell"elettrodo e corrente di saldatura controllate per soddisfare i requisiti di saldatura a proiezione della staffa dell"ammortizzatore.
Un sistema completo di raffreddamento ad acqua rimuove continuamente il calore dagli elettrodi, contribuendo a ridurre l"accumulo di materiale, l"accumulo di elettrodi e l"usura. Ciò prolunga la durata degli elettrodi e supporta una qualità di saldatura costante durante la produzione continua, contribuendo a ridurre il tasso di difetti.
La macchina utilizza un processo di carico e scarico semiautomatico. La sequenza operativa completa è la seguente:
L"operatore posiziona la piccola piastra della staffa e il pezzo in lavorazione dell"ammortizzatore.
L"operatore avvia la macchina utilizzando i pulsanti di avvio a due mani.
Il cilindro di posizionamento si sposta in posizione per fissare il pezzo.
Il cilindro di bloccaggio superiore applica la forza di bloccaggio.
La saldatrice eroga la corrente di saldatura.
I cilindri ritornano nelle posizioni iniziali dopo la saldatura.
L"operatore rimuove il pezzo finito.
Il ciclo di saldatura dura circa 2 secondi , mentre il ciclo completo per un pezzo, compreso il carico e lo scarico manuale, è di circa 6 secondi . Ciò supporta le esigenze di produzione di volumi elevati del cliente.
Le caratteristiche di sicurezza includono controlli di avvio a due mani, una barriera fotoelettrica di sicurezza e un involucro protettivo esterno. Insieme, queste caratteristiche forniscono un sistema coordinato di protezione della sicurezza progettato per le operazioni delle officine automobilistiche.
Il pacchetto completo di apparecchiature comprende il telaio della macchina, attrezzature personalizzate, componenti del sistema idrico e pneumatico, sistema di controllo della saldatura, barriera fotoelettrica di sicurezza e base comune.
Il tempo di consegna del progetto è stato di 40 giorni lavorativi . Prima della spedizione, la macchina è stata sottoposta ad assemblaggio completo, test di invecchiamento e prove del processo di saldatura.
Dopo che l"attrezzatura è arrivata presso la struttura del cliente, gli ingegneri PDKJ hanno fornito installazione e messa in servizio in loco, insieme alla formazione degli operatori, aiutando la linea di produzione a passare al funzionamento regolare in modo efficiente.

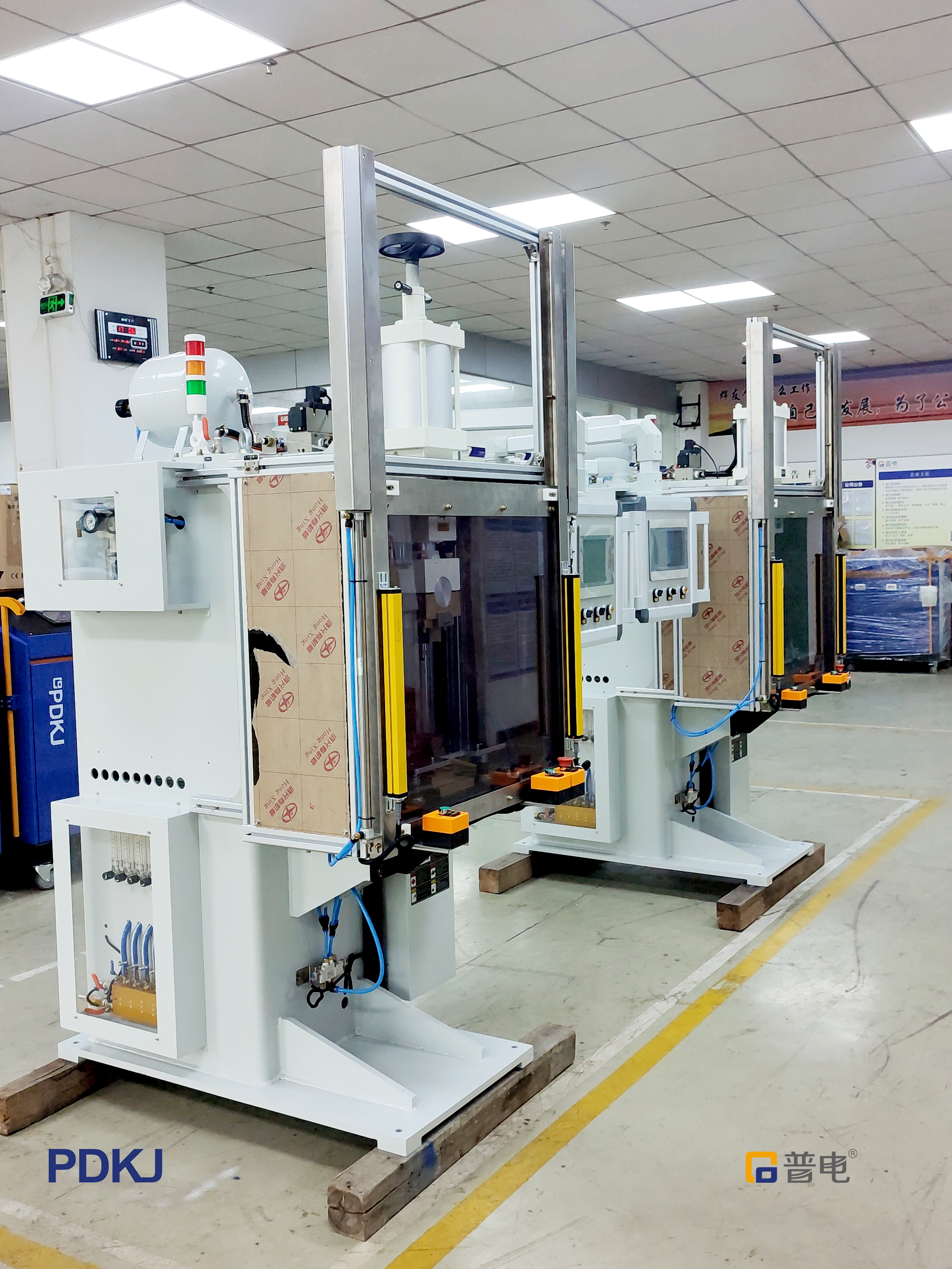

La saldatrice personalizzata delle piastre di posizionamento degli ammortizzatori è ora entrata in funzione stabile nell'officina di produzione del cliente.
Qualità migliorata: i dispositivi di posizionamento multistadio affrontano le deviazioni di allineamento del pezzo e aiutano a mantenere una resistenza e una formazione di saldatura di proiezione costanti, supportando i requisiti di controllo qualità per i componenti legati alla sicurezza automobilistica.
Efficienza migliorata: la configurazione flessibile a doppia workstation supporta diverse modalità di produzione senza frequenti cambi di attrezzature. Il ciclo completo del pezzo di circa 6 secondi aiuta a soddisfare i requisiti di capacità produttiva dell'officina.
Maggiore sicurezza operativa: la barriera fotoelettrica di sicurezza, i comandi di avvio a due mani e altre funzionalità di protezione aiutano a ridurre i rischi per la sicurezza sulla postazione di lavoro e supportano i requisiti operativi degli impianti di produzione automobilistica.
Questo progetto dimostra l"approccio di PDKJ alle apparecchiature di saldatura automobilistiche personalizzate: combinazione di posizionamento specifico del pezzo, tecnologia di saldatura a resistenza adeguata, cicli di produzione controllati e supporto tecnico in loco per aiutare i produttori a migliorare l"uniformità della saldatura e l"efficienza della produzione.
