Settore applicativo: produzione di strumenti musicali
Pezzo: lamiera di acciaio zincato e rivetti per staffe per pianoforte
Nella fabbricazione dei metalli, i pezzi variano nella struttura, nei metodi di giunzione e nelle posizioni di saldatura. Per i componenti metallici con requisiti strutturali specifici, le apparecchiature di saldatura standard potrebbero non soddisfare pienamente le esigenze dell"effettivo processo produttivo. Personalizzare l"attrezzatura per adattarla alle caratteristiche del pezzo è quindi una soluzione pratica.

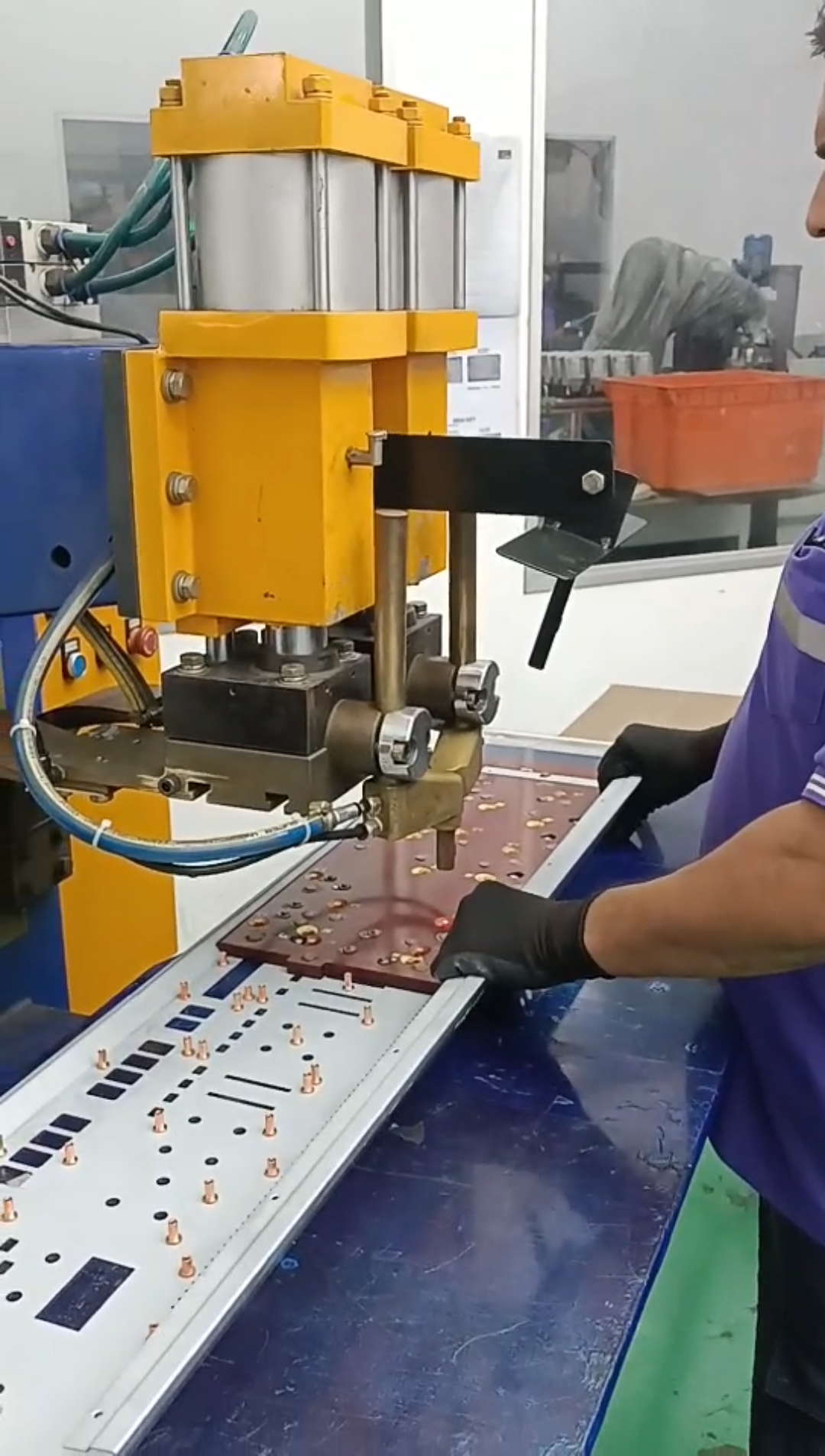

Questa valigetta presenta una saldatrice personalizzata fornita da PDKJ per la produzione di strumenti musicali: una saldatrice a punti pneumatica a resistenza con due cilindri e un'unica testa di saldatura.
La macchina è progettata per la saldatura a punti di rivetti su lamiere di acciaio zincato utilizzate nei componenti di staffe metalliche. Dimostra come PDKJ configura apparecchiature di saldatura dedicate in base ai requisiti specifici del pezzo e della produzione.
Il cliente è specializzato nella produzione di componenti metallici per strumenti musicali e fornisce prodotti ai mercati esteri. I suoi requisiti di produzione di massa includono standard rigorosi per la resistenza della saldatura, l’aspetto della superficie e la consistenza tra lotto per lotto.
Il pezzo in questo progetto è un componente esterno della staffa per pianoforte con le seguenti specifiche:
Materiale: lamiera di acciaio zincato
Spessore della lamiera: 1,0–1,2 mm
Dimensione del pezzo: 13,30 mm
Processo di saldatura: saldatura a punti a resistenza di lamiera di acciaio zincato su rivetti
Per questo tipo di componente metallico, l"attrezzatura deve fare di più che fornire una semplice funzione di giunzione. Deve inoltre adattarsi alla struttura del pezzo, alla posizione di contatto dell"elettrodo e al metodo di assemblaggio effettivo. La scelta dell"attrezzatura dovrebbe quindi considerare non solo la potenza di saldatura ma anche la compatibilità tra il pezzo e il processo di saldatura.
Utilizzando attrezzature di saldatura generiche, il cliente ha dovuto affrontare tre principali sfide di produzione.
La saldatura a punti del rivetto richiede una forza dell"elettrodo sufficiente e costante durante tutto il processo di saldatura. Una saldatrice monocilindrica convenzionale potrebbe non fornire una pressione adeguata per l"applicazione e le fluttuazioni della forza possono contribuire a saldature deboli e a una resistenza allo strappo della saldatura inferiore allo standard richiesto.
Questi difetti possono verificarsi in modo imprevedibile, influenzando il tasso di accettazione complessivo del prodotto.
Il rivestimento di zinco sull"acciaio zincato può essere influenzato dal calore della saldatura. Se la pressione e la sequenza di saldatura non sono abbinate correttamente, potrebbero verificarsi spruzzi eccessivi e danni al rivestimento.
Dopo la saldatura, i pezzi potrebbero richiedere la molatura manuale o la riparazione della superficie, aumentando la richiesta di manodopera e i costi di produzione.
Le dimensioni del pezzo e l"orientamento della saldatura possono creare problemi di spazio con la testa di saldatura o il piano di lavoro dell"attrezzatura standard. Ciò rende più difficile il posizionamento delle attrezzature e aumenta il tempo necessario per caricare, bloccare e allineare ciascun pezzo, limitando in definitiva la produttività.
I requisiti chiave del cliente erano ottenere una saldatrice a punti a resistenza dedicata in grado di fornire una forza dell'elettrodo sufficiente e stabile, adattarsi alla struttura del pezzo e alla posizione operativa, ottenere una saldatura a punti affidabile tra lamiera zincata e rivetti, ridurre le saldature deboli e i difetti dovuti agli spruzzi, ridurre al minimo la molatura post-saldatura e supportare una produzione continua e in grandi volumi.
Per affrontare queste sfide, PDKJ ha adottato una struttura di aumento della pressione a doppio cilindro con una singola testa dell'elettrodo di saldatura . La potenza combinata dei due cilindri fornisce la forza dell'elettrodo richiesta. Anche la disposizione della testa di saldatura e del piano di lavoro è stata ottimizzata per accogliere il pezzo in lavorazione e la sua posizione operativa.
Combinata con un sistema di controllo digitale della saldatura e attrezzature personalizzate, la soluzione affronta le sfide della produzione attraverso la progettazione meccanica, l’ottimizzazione del processo di saldatura e il funzionamento semplificato.
I due cilindri applicano la forza in modo sincrono, dirigendo la loro uscita combinata verso un singolo gruppo di elettrodi di saldatura conduttivi.
La struttura della macchina è progettata in base al movimento di saldatura effettivo e ai requisiti del pezzo. La distribuzione specifica della forza e il coordinamento dei cilindri dipendono dai risultati effettivi della costruzione e della messa in servizio della macchina.
La macchina presenta una sequenza di saldatura multistadio con un ciclo di processo completo che comprende preriscaldamento, saldatura e mantenimento della pressione.
La sequenza di saldatura e l"uscita di corrente sono controllate per contribuire a ridurre gli spruzzi causati dalla vaporizzazione del rivestimento di zinco e limitare danni eccessivi al rivestimento. Il processo è progettato per ottenere un giunto affidabile tra il rivetto e la lamiera, soddisfacendo al tempo stesso i requisiti di resistenza alla estrazione della saldatura del prodotto, contribuendo a ridurre la molatura manuale e le rilavorazioni.
I parametri di saldatura possono essere salvati come ricette di produzione individuali e richiamati quando necessario. Ciò riduce la dipendenza dall"esperienza dell"operatore e aiuta a mantenere una qualità di saldatura costante durante la produzione continua su più turni.
La gestione dei parametri basata sulle ricette aiuta inoltre a ridurre le variazioni tra i lotti di produzione.
Il gruppo elettrodo conduttivo, i cilindri e il sistema di raffreddamento sono selezionati in base alle esigenze della frequente produzione industriale. L"apparecchiatura è progettata per supportare periodi di funzionamento prolungati in condizioni di lavoro adeguate.
Le disposizioni di regolazione consentono inoltre alla macchina di adattarsi ad alcuni pezzi simili attraverso la sostituzione del dispositivo dell"elettrodo e la regolazione dei parametri, migliorando la versatilità dell"attrezzatura.
Prima della spedizione la macchina viene sottoposta ad un controllo preliminare di accettazione. Dopo la consegna allo stabilimento del cliente, gli ingegneri PDKJ forniscono installazione in loco, messa in servizio e verifica del processo, insieme alla formazione degli operatori e alla guida alla manutenzione ordinaria. Questo supporto aiuta il cliente a portare l"attrezzatura in una produzione stabile in modo più efficiente.
Dopo che la saldatrice a punti per aumento pressione a doppio cilindro DTB-80S è entrata in produzione presso lo stabilimento del cliente, sono stati ottenuti i seguenti miglioramenti:
Migliore uniformità della saldatura: la forza stabile dell'elettrodo e una sequenza di saldatura adeguatamente abbinata hanno contribuito a ridurre le saldature deboli e i difetti legati agli spruzzi, controllando i costi di manodopera associati alla molatura e alla rilavorazione.
Posizionamento più efficiente del pezzo: il layout ottimizzato della testa di saldatura e del piano di lavoro ha risolto i problemi di spazio libero del pezzo, ha migliorato l'efficienza di caricamento e posizionamento e ha supportato meglio le esigenze di produzione di massa del cliente.
Qualità dei lotti più uniforme: la gestione dei parametri basata sulle ricette ha contribuito a mantenere una qualità di saldatura stabile su più turni, supportando i requisiti di controllo qualità degli ordini di staffe per pianoforte per i mercati esteri.
Questo progetto dimostra l"approccio di PDKJ alle apparecchiature di saldatura a resistenza personalizzate: valutazione del pezzo reale, adattamento della struttura della macchina e del processo di saldatura e fornitura di messa in servizio e supporto tecnico per aiutare i clienti a ottenere una produzione affidabile.
