Qual è la funzione del binario di guida e del cilindro della saldatrice a punti con inverter a frequenza intermedia?

Nella saldatrice a punti con inverter a frequenza intermedia, il binario di guida e il cilindro sono componenti meccanici chiave e le loro funzioni influiscono direttamente sulla precisione, sull'efficienza e sulla qualità del processo di saldatura. Ecco i loro ruoli e funzioni specifici:

• La funzione delle guide



1. Posizionamento accurato:

Garantire la posizione dell'elettrodo: la guida assicura che l'elettrodo di saldatura possa spostarsi con precisione nella posizione designata durante il processo di saldatura per garantire la precisione del punto di saldatura.

Precisione di ripetizione: il binario di guida fornisce un'elevata precisione di ripetibilità, garantendo che la posizione di ciascun punto di saldatura sia coerente, garantendo così coerenza e qualità del prodotto.



2. Movimento fluido:

Ridurre l'attrito: un sistema di binari di guida di alta qualità può ridurre l'attrito durante il movimento dell'elettrodo, rendendo il movimento dell'elettrodo più fluido e stabile.

Evitare le vibrazioni: il movimento fluido riduce le possibili vibrazioni durante il processo di saldatura, migliorando così la stabilità e la precisione della saldatura.



3. Durata e manutenzione:

Materiali resistenti all'usura: le guide sono generalmente realizzate con materiali resistenti all'usura per migliorarne la durata e l'affidabilità.

Manutenzione semplice: un sistema di binari di guida ben progettato è facile da mantenere e lubrificare, garantendo prestazioni stabili durante l'uso a lungo termine.

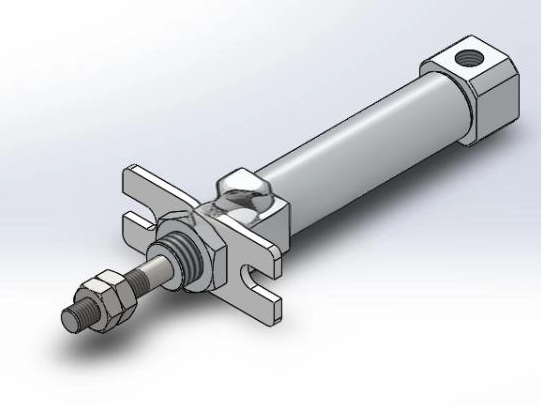

• La funzione del cilindro



1. Fornire la pressione di saldatura:

Funzione di pressurizzazione: il cilindro è responsabile di fornire la pressione richiesta durante il processo di saldatura, premendo l'elettrodo contro il pezzo in lavorazione per garantire che il punto di saldatura possa formare una connessione salda.

Regolazione della pressione: i sistemi di bombole solitamente possono regolare la pressione per soddisfare i requisiti di diversi materiali e processi di saldatura, garantendo risultati di saldatura ottimali.

 2. Controllare il ritmo di saldatura:

Controllo del movimento: il cilindro controlla il movimento su e giù dell'elettrodo per garantire che l'elettrodo possa eseguire operazioni di saldatura a un ritmo predeterminato.

Azione sincrona: nella saldatura multipunto o nei sistemi di saldatura automatizzati, i cilindri possono funzionare in sincronia con altri sistemi meccanici ed elettrici per migliorare l'efficienza produttiva.



3. Migliorare la qualità della saldatura:

Distribuzione uniforme della pressione: il cilindro può fornire una distribuzione uniforme della pressione, riducendo i difetti di saldatura causati da una pressione irregolare durante il processo di saldatura.

Risposta dinamica: i moderni sistemi di cilindri hanno la capacità di rispondere rapidamente, regolare rapidamente la pressione, adattarsi alle diverse condizioni di saldatura e ai cambiamenti dinamici.

I ruoli delle guide e dei cilindri nella saldatrice a punti con inverter a frequenza intermedia si completano a vicenda, garantendo congiuntamente alta precisione e qualità del processo di saldatura. Il binario di guida fornisce una piattaforma di posizionamento e movimento degli elettrodi stabile e precisa, mentre il cilindro è responsabile di fornire un'adeguata pressione di saldatura e di controllare il movimento degli elettrodi. L'efficace combinazione dei due può migliorare notevolmente l'efficienza, la precisione e la coerenza della saldatura, garantendo stabilità di produzione e risultati di alta qualità.

Attraverso una progettazione e una manutenzione ragionevoli, il binario di guida e il cilindro possono migliorare significativamente le prestazioni della saldatrice a punti con inverter a frequenza intermedia, soddisfacendo varie esigenze di saldatura industriale.
