Как выбрать аппарат контактной сварки: силовой или сварочный процесс?

Приобретая аппарат контактной сварки, многие производители в первую очередь ориентируются на номинальную мощность, цену и марку. Некоторые покупатели полагают, что более мощный аппарат всегда обеспечит более прочные сварные швы и лучшую производительность. Однако после установки могут возникнуть такие проблемы, как слабые сварные швы, чрезмерное разбрызгивание, деформация заготовки или нестабильные результаты сварки.

Эти проблемы не обязательно вызваны недостаточной мощностью.

Выбор подходящего аппарата контактной сварки требует большего, чем просто сравнение номинальных мощностей. Необходимо учитывать процесс сварки, материал заготовки, толщину, структуру соединения, конструкцию электрода и производственные требования.

Мощность — важная характеристика оборудования, но она не может заменить правильную оценку процесса сварки. Итак, как производителям следует выбирать подходящий аппарат для контактной сварки? Какие факторы имеют наибольшее значение при выборе оборудования для промышленного производства?

1. Почему одной мощности недостаточно при выборе аппарата контактной сварки

При контактной сварке выделяется тепло, когда электрический ток проходит через сопротивление области контакта заготовки. При соответствующем давлении электрода и условиях сварки это тепло образует сварной шов.

Конечный результат зависит от нескольких факторов, включая сварочный ток, время сварки, усилие электрода, геометрию электрода, материал заготовки и состояние поверхности.

Выбирая машину, основываясь только на ее номинальной мощности, можно упустить из виду важные производственные требования.

Например, нержавеющая сталь, мягкая сталь, оцинкованный листовой металл и алюминиевые сплавы имеют разные электрические и термические свойства. Для них могут потребоваться разные параметры сварки и конфигурации оборудования. Даже если два аппарата имеют одинаковую номинальную мощность, их сварочные характеристики могут существенно различаться в зависимости от заготовки и процесса сварки.

Требования к оборудованию также различаются: одноточечная сварка, многоточечная сварка, ручное управление и автоматизированное производство. Для этих приложений могут потребоваться различные источники питания, механические конструкции, системы управления, приспособления и производственные циклы.

Поэтому номинальную мощность следует рассматривать как один из критериев выбора, а не как единственное основание для покупки аппарата контактной сварки.

2. Шесть ключевых факторов, которые следует учитывать при выборе машины контактной сварки

2.1 Материал и толщина заготовки

Материал и толщина являются отправными точками при выборе оборудования.

Разные металлы имеют разное электрическое сопротивление, теплопроводность и характеристики поверхности. Эти свойства влияют на требуемый сварочный ток, время сварки, силу электрода и материал электрода.

Прежде чем запросить ценовое предложение, уточните следующую информацию:

• Материал заготовки, например углеродистая сталь, нержавеющая сталь, оцинкованная сталь или алюминиевый сплав.

• Толщина каждого слоя и общая толщина сварного узла.

• Тип заготовки, например листовой металл, проволока, трубы или другие металлические компоненты.

• Имеет ли материал покрытие, гальваническое покрытие или специальную обработку поверхности.

• Требуемые прочность сварного шва, внешний вид и пределы деформации.

Если материал, толщина или структура заготовки необычны, перед окончательным определением конфигурации оборудования следует провести выборочную сварку. Это помогает снизить риск приобретения машины, которая не соответствует реальным производственным требованиям.

2.2 Процесс сварки и структура изделия

Контактная сварка включает в себя несколько типов процессов. Общие варианты оборудования включают среднечастотные инверторные машины для точечной сварки, машины для точечной сварки переменного тока, машины для точечной сварки с конденсаторным разрядом, машины для выступающей сварки и системы многоточечной сварки.

Каждый тип предназначен для конкретного применения и структуры заготовки.

Аппараты точечной сварки

Точечная сварка обычно используется для соединения металлических листов внахлест в определенных точках сварки. Типичные области применения включают изготовление листового металла, автомобильных компонентов, металлических корпусов и метизов.

Выступающие сварочные аппараты

Выступающая сварка подходит для заготовок с выступами или приподнятыми точками сварки. Типичные области применения включают сварные гайки, болты и некоторые штампованные металлические детали. Соответствующая конфигурация зависит от структуры заготовки и производственных требований.

Многоточечные сварочные аппараты

Когда заготовка требует нескольких сварных швов, многоточечный сварочный аппарат или автоматизированная сварочная система могут повысить эффективность производства. Оборудование следует выбирать в зависимости от количества и распределения точек сварки, расположения электродов и требуемого времени цикла.

Машины контактной сварки по индивидуальному заказу

Некоторые компоненты имеют особую форму, требования к расположению или производственные циклы. Примеры включают шатуны, компоненты датчиков и металлические кронштейны. В этих случаях индивидуальный сварочный аппарат может быть спроектирован с учетом заготовки, приспособления, положений сварки и производственного процесса.

Правильный подход – сначала определить необходимый процесс сварки, а затем выбрать оборудование. Выбор номинальной мощности до подтверждения процесса может привести к неподходящей конфигурации.

2.3 Сварочный источник питания и возможности управления

Источник питания для сварки является основным компонентом машины контактной сварки. Различные технологии электропитания предлагают разные характеристики тока, методы управления и пригодность для применения.

Например, среднечастотные инверторные машины контактной сварки обычно используют контролируемый выходной ток и могут иметь функции управления с обратной связью для применений, требующих постоянных параметров сварки. Машины для контактной сварки переменным током являются признанным вариантом для выполнения традиционных сварочных задач. Машины для точечной сварки конденсаторным разрядом можно использовать там, где выгодно высвобождать накопленную электрическую энергию в течение короткого периода времени.

Однако ни один тип источника питания не подходит для каждой детали.

При выборе следует учитывать материал, толщину, размер сварного шва, производственный цикл и требования к качеству.

Оценивая машину, покупатели должны проверить:

• Диапазон регулировки сварочного тока.

• Контроль времени сварки и других параметров процесса.

• Простота установки и регулировки параметров.

• Повторяемость в предполагаемых производственных условиях.

• Наличие функций мониторинга, соответствующих требованиям качества приложения.

Цель состоит в том, чтобы выбрать систему питания и управления, соответствующую реальному процессу сварки, а не выбирать машину, основываясь только на технологических этикетках.

2.4 Конструкция электродов, сила сварки и конструкция машины

Некоторые проблемы со сваркой не вызваны недостаточной мощностью. Они могут возникнуть из-за плохого контакта электрода, неправильного усилия сварки или неправильного расположения заготовки.

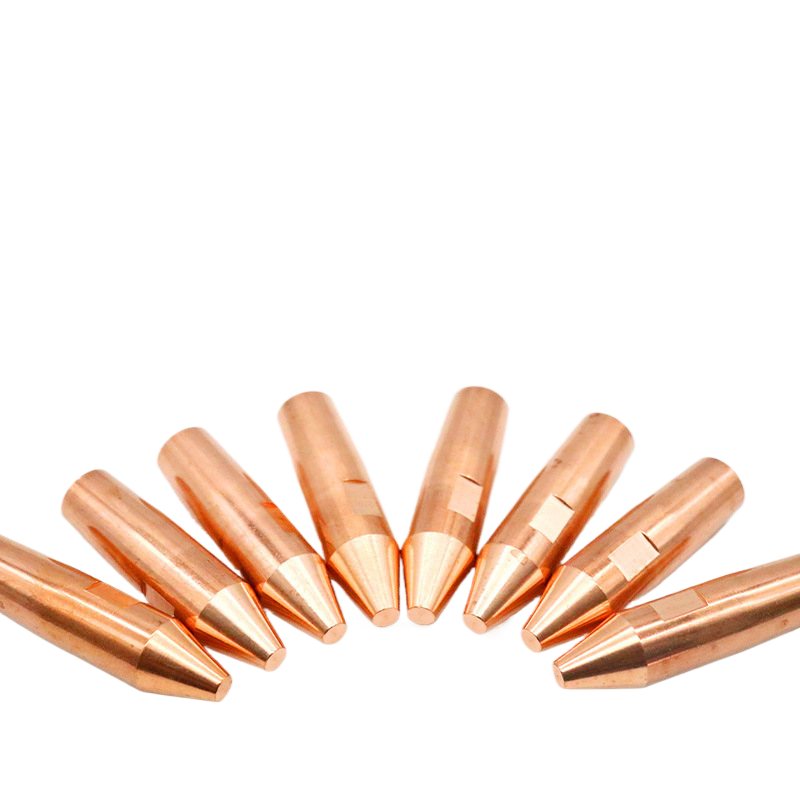

Материал электрода, форма, размеры и состояние износа влияют на передачу тока и распределение тепла. Чрезмерное или недостаточное усилие электрода также может повлиять на формирование сварного шва.

Для заготовок сложной формы или жестких требований к размерам одинаково важны расположение приспособления и механическая жесткость.

Если для изделия требуется несколько точек сварки, сварка с одной стороны или доступ к ограниченным зонам, расположение электродов должно обеспечивать надежный контакт с предполагаемыми местами сварки.

По этой причине покупатели должны оценить всю структуру машины, включая электроды, систему давления, приспособления и механическую конфигурацию, а не только характеристики источника питания или трансформатора.

2.5 Производственный цикл и требования к автоматизации

Для мелкосерийного и разнообразного производства производители могут отдавать предпочтение гибкой настройке, быстрой перенастройке и простоте эксплуатации.

Для массового производства более важными становятся другие факторы, в том числе количество точек сварки на заготовку, время сварки каждой детали, методы загрузки и разгрузки, загрузка оборудования и стабильность производства.

Если для заготовки требуется несколько точек сварки, возможно, стоит оценить систему многоточечной сварки. Если конструкция продукта стабильна, а объем производства велик, специальные приспособления, автоматическая подача, роботизированная обработка или другие решения по автоматизации могут повысить эффективность.

Однако более высокий уровень автоматизации не является автоматически лучшим выбором.

Производители должны оценить объем производства, частоту смены продукции, доступность рабочей силы, планировку завода и инвестиционный бюджет, прежде чем принимать решение о покупке стандартного оборудования или индивидуальной автоматизированной системы.

2.6 Фактические результаты сварочных испытаний

Характеристики оборудования, такие как номинальная мощность и диапазон тока, помогают покупателям выбирать потенциальные машины, но они не могут полностью предсказать результаты сварки конкретной заготовки.

Прежде чем приобретать оборудование для непроверенного применения, производителям следует провести выборочные испытания сварки на реальных заготовках.

К важным критериям оценки относятся:

• Соответствует ли прочность сварного шва требованиям к изделию.

• Соответствует ли внешний вид сварного шва критериям приемки.

• Возникает ли чрезмерное разбрызгивание, вмятина или деформация заготовки.

• Остаются ли результаты сварки стабильными при повторном производстве.

• Соответствует ли сварочный цикл требуемой мощности.

• Можно ли контролировать износ электродов и регулярное техническое обслуживание.

Выборочное тестирование помогает выявить потенциальные проблемы с совместимостью материалов, расположением приспособлений, параметрами процесса и конфигурацией оборудования до того, как машина будет запущена в производство.

Он также обеспечивает практическую основу для подтверждения технических характеристик оборудования и требований приемки.

3. Какой аппарат контактной сварки подходит для различных производственных нужд?

В следующей таблице представлено общее руководство по распространенным приложениям и приоритетам выбора оборудования.

Это общие рекомендации по выбору. Окончательная конфигурация оборудования должна быть подтверждена посредством оценки заготовки и сварочных испытаний.

4. Пять вещей, которые следует подготовить перед покупкой аппарата контактной сварки

Чтобы сделать процесс выбора оборудования более эффективным, группам по закупкам следует подготовить следующую информацию.

1. Информация о заготовке

Предоставьте чертежи продукта, фотографии, спецификации материалов и размеры толщины.

2. Требования к сварке

Укажите количество и расположение точек сварки, требуемую прочность сварного шва, стандарты внешнего вида и любые особые требования к соединениям.

3. Производственные требования

Определите ожидаемую производительность в день или за смену, время цикла на заготовку, часы работы и объем производства.

4. Требования к оборудованию

Уточните, требует ли приложение ручного управления, сварки с использованием приспособлений, многоточечной сварки или автоматизированной производственной системы.

5. Критерии приемки

Определите требуемые результаты сварки, методы контроля, требования к согласованности, а также ожидания по доставке или вводу в эксплуатацию.

Чем полнее информация, тем легче производителю оборудования рекомендовать подходящий процесс и конфигурацию сварки.

Если процесс сварки еще не полностью отлажен, выборочные испытания могут помочь проверить осуществимость до подтверждения окончательной спецификации оборудования.

5. Выберите процесс сварки, прежде чем окончательно определить номинальную мощность.

Выбор аппарата контактной сварки – это не просто вопрос сравнения номинальных мощностей. Источник сварочного тока, механическая конструкция, система электродов, метод управления и производственный цикл должны работать вместе, чтобы соответствовать реальным требованиям применения.

Для обычных заготовок может быть достаточно стандартного станка. Для изделий, включающих несколько точек сварки, сложных конструкций или сложных производственных циклов, более подходящим может быть оборудование для многоточечной сварки или специальные сварочные аппараты.

Независимо от типа оборудования, производители должны сначала определить материал заготовки и требования к сварке, а затем проверить результаты с помощью реальных сварочных испытаний.
