Аппарат точечной сварки – это широко используемый аппарат контактной сварки в современном производстве. Он обычно используется для автомобильных компонентов, изготовления листового металла, метизов, электроприборов, мебели, кухонного оборудования, новых энергетических продуктов и других применений в производстве металлов.

В отличие от лазерной сварки, в которой в качестве источника тепла используется концентрированный лазерный луч, при точечной сварке используются электроды, которые оказывают давление на детали, пропуская электрический ток через область контакта. Сопротивление, возникающее в зоне сварки, выделяет тепло, заставляя местный металл образовывать сварочный самородок и соединять заготовки вместе.

Понимание принципа работы аппарата для точечной сварки может помочь производителям лучше оценить сварочное оборудование и выбрать правильный аппарат с учетом материала, толщины, количества точек сварки, объема производства и производственного цикла.

1. Как работает аппарат точечной сварки?

Точечная сварка – это разновидность контактной сварки. Его основной процесс можно резюмировать следующим образом:

Давление электрода → Сварочный ток → Нагрев сопротивления → Формирование сварочного ядра → Охлаждение под давлением → Готовый сварной шов.

Во время сварки верхний и нижний электроды зажимают металлические детали и оказывают контролируемое давление. Затем сварочный ток пропускают через детали.

Поскольку в зонах контакта между заготовками существует электрическое сопротивление, при прохождении тока через зону сварки выделяется тепло.

Согласно принципу Джоулевого нагрева, тепло, выделяемое при контактной сварке, зависит от сварочного тока, времени сварки и электрического сопротивления.

Проще говоря:

Более высокий сварочный ток + более длительное время сварки + подходящее контактное сопротивление = большее тепловложение при сварке.

Когда зона сварки достигает необходимой температуры, происходит локальное плавление и образуется сварочный самородок.

После прекращения подачи тока электроды продолжают оказывать давление в течение определенного периода времени, пока сварочный шарик остывает и затвердевает.

Таким образом, качество точечной сварки определяется не только сварочным током. Это зависит от скоординированного управления:

Ток + Время + Давление электрода + Материал + Электроды + Состояние заготовки

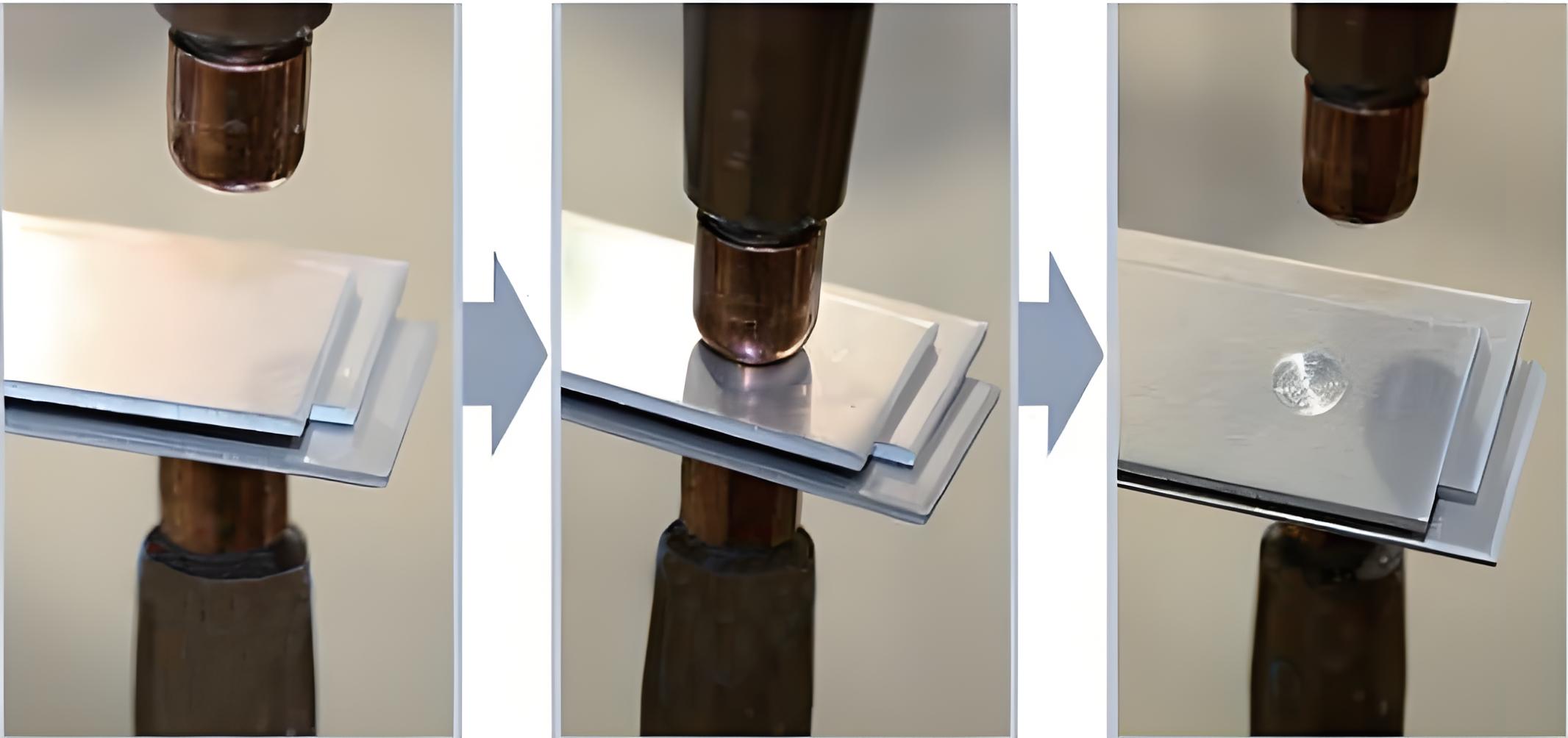

2. Что происходит во время процесса точечной сварки?

Полный цикл точечной сварки обычно включает в себя несколько этапов.

Сжатие электрода

Перед подачей сварочного тока электроды движутся к заготовке и зажимают металлические листы.

Целью является обеспечение правильного контакта между заготовками и создание стабильного сварочного давления.

Если давление электрода слишком низкое, контакт может стать нестабильным. Чрезмерное давление также может повлиять на плотность тока и распределение тепла.

Сварочный ток

После установления необходимого давления электрода через детали протекает сварочный ток.

Электрическое сопротивление в зоне сварки выделяет тепло, вызывающее быстрый нагрев металла.

При повышении температуры между заготовками образуется сварочный самородок.

Удержание и охлаждение

По истечении заданного времени сварки ток прекращается, но электроды продолжают оказывать давление.

Это позволяет сварочному шарику остыть и затвердеть под контролируемым давлением.

Стадия выдержки важна для формирования сварного шва и прочности соединения.

Высвобождение электрода

После того как сварной шов достаточно остынет, электроды освобождают заготовку и возвращаются в исходное положение.

После этого машина может начать следующий сварочный цикл.

В автоматизированных системах точечной сварки эти этапы могут контролироваться автоматически в соответствии с заданными параметрами.

3. Каковы основные параметры аппарата точечной сварки?

Хотя базовая конструкция аппарата для точечной сварки относительно проста, качество сварки во многом зависит от нескольких параметров.

Сварочный ток

Сварочный ток является одним из важнейших факторов, влияющих на тепловложение.

Недостаточный ток может привести к образованию сварочного ядра меньшего размера или недостаточной прочности сварного шва.

Чрезмерный ток может увеличить риск образования брызг, чрезмерных вмятин или прожогов.

Поэтому соответствующий ток должен соответствовать материалу и толщине.

Время сварки

Время сварки определяет, как долго ток действует на заготовку.

Более длительное время сварки не приводит к автоматическому улучшению качества сварного шва.

Ток и время необходимо учитывать вместе и оптимизировать в соответствии с материалом, толщиной и требуемым качеством сварки.

Давление электрода

Давление электрода влияет на условия контакта заготовки и распределение тока.

Недостаточное давление может привести к нестабильному контакту, а чрезмерное давление может изменить контактное сопротивление и распределение тепла.

Поэтому давление электродов также необходимо правильно отрегулировать.

Материал и форма электрода

Электроды отвечают за проведение тока, приложение давления и передачу тепла.

Материал электрода, форма наконечника, диаметр и состояние износа могут влиять на качество и стабильность сварного шва.

Для непрерывного производства регулярная проверка, правка и замена электродов являются важными частями технического обслуживания оборудования.

4. Почему точечная сварка позволяет соединить две металлические детали вместе?

Ключевым принципом точечной сварки является концентрация тепла сопротивления в локализованной области..

При протекании сварочного тока через электроды и металлические детали разные участки сварочной цепи имеют разное электрическое сопротивление.

Область контакта между заготовками становится важным местом выделения тепла.

При правильном регулировании сварочного тока, времени и давления электрода зона сварки может достичь необходимой температуры и сформировать локализованный сварочный самородок.

После охлаждения затвердевший самородок соединяет две металлические части.

В отличие от процессов, при которых нагревается большая площадь заготовки, точечная сварка концентрирует тепло вокруг определенных точек сварки.

Это одна из основных причин, почему точечная сварка подходит для крупносерийного производства и повторяющихся сварочных операций.

5. Каковы основные типы аппаратов точечной сварки?

Обычные промышленные машины для точечной сварки включают машины для точечной сварки переменным током, машины для точечной сварки с инвертором средней частоты и машины для точечной сварки с конденсаторным разрядом..

Каждый тип имеет разные характеристики и сценарии применения.

Машина точечной сварки переменного тока

Традиционные аппараты для точечной сварки переменного тока используют источник переменного тока промышленной частоты.

Они имеют относительно зрелую структуру и могут использоваться для различных традиционных применений контактной сварки.

Для относительно простых сварочных процессов и соответствующих производственных требований все же можно рассмотреть точечную сварку переменным током.

Среднечастотный инверторный аппарат для точечной сварки

Аппарат для точечной сварки с инвертором средней частоты преобразует поступающую электроэнергию через инверторную систему и обеспечивает сварочный ток средней частоты.

Система управления может регулировать параметры сварки, такие как ток и время сварки, с относительно высокой гибкостью.

Точечная сварка с помощью инвертора средней частоты широко используется в автомобильных компонентах, производстве листового металла, изделий из проволоки, электроприборов и других крупносерийных производствах.

Он также подходит для интеграции с автоматизированными приспособлениями, механическими системами и роботизированными сварочными системами.

Аппарат для точечной сварки конденсаторным разрядом

Аппарат для точечной сварки конденсаторным разрядом накапливает электрическую энергию в конденсаторах и быстро высвобождает накопленную энергию во время процесса сварки.

В зависимости от энергоемкости, материала, структуры заготовки и требований к сварке точечная сварка конденсаторным разрядом может рассматриваться для некоторых небольших металлических деталей, тонких материалов и прецизионной сварки.

Не существует универсального лучшего типа аппарата для точечной сварки.

Соответствующий выбор зависит от фактического применения.

6. Какие факторы влияют на качество точечной сварки?

Такие проблемы, как слабые сварные швы, неравномерные точки сварки, чрезмерное разбрызгивание, глубокие вмятины или нестабильное качество сварных швов, могут иметь множество причин.

Материал

Разные металлы имеют разное электрическое сопротивление, теплопроводность и характеристики плавления.

Нержавеющая сталь, углеродистая сталь, оцинкованная сталь, алюминий, медь и другие материалы требуют разных подходов к сварке.

Параметры сварки не следует просто копировать из одного материала в другой.

Толщина материала

Толщина материала напрямую влияет на требуемую энергию сварки.

Многослойная сварка также требует учета распределения тока и тепла между различными слоями материала.

Состояние поверхности заготовки

Масло, окисление, ржавчина, покрытия и поверхностное загрязнение могут повлиять на контактное сопротивление и стабильность сварки.

Для крупносерийного производства важно обеспечить стабильное состояние поверхности заготовки.

Состояние электрода

Износ электрода, загрязнение и изменение геометрии кончика электрода могут привести к изменению качества сварного шва.

Поэтому необходимы регулярная обработка и обслуживание электродов.

Стабильность оборудования

Даже если условия заготовки и методы работы остаются неизменными, нестабильный сварочный ток или параметры управления могут привести к нестабильности сварных швов.

Для массового производства особенно важны стабильность оборудования и повторяемость параметров.

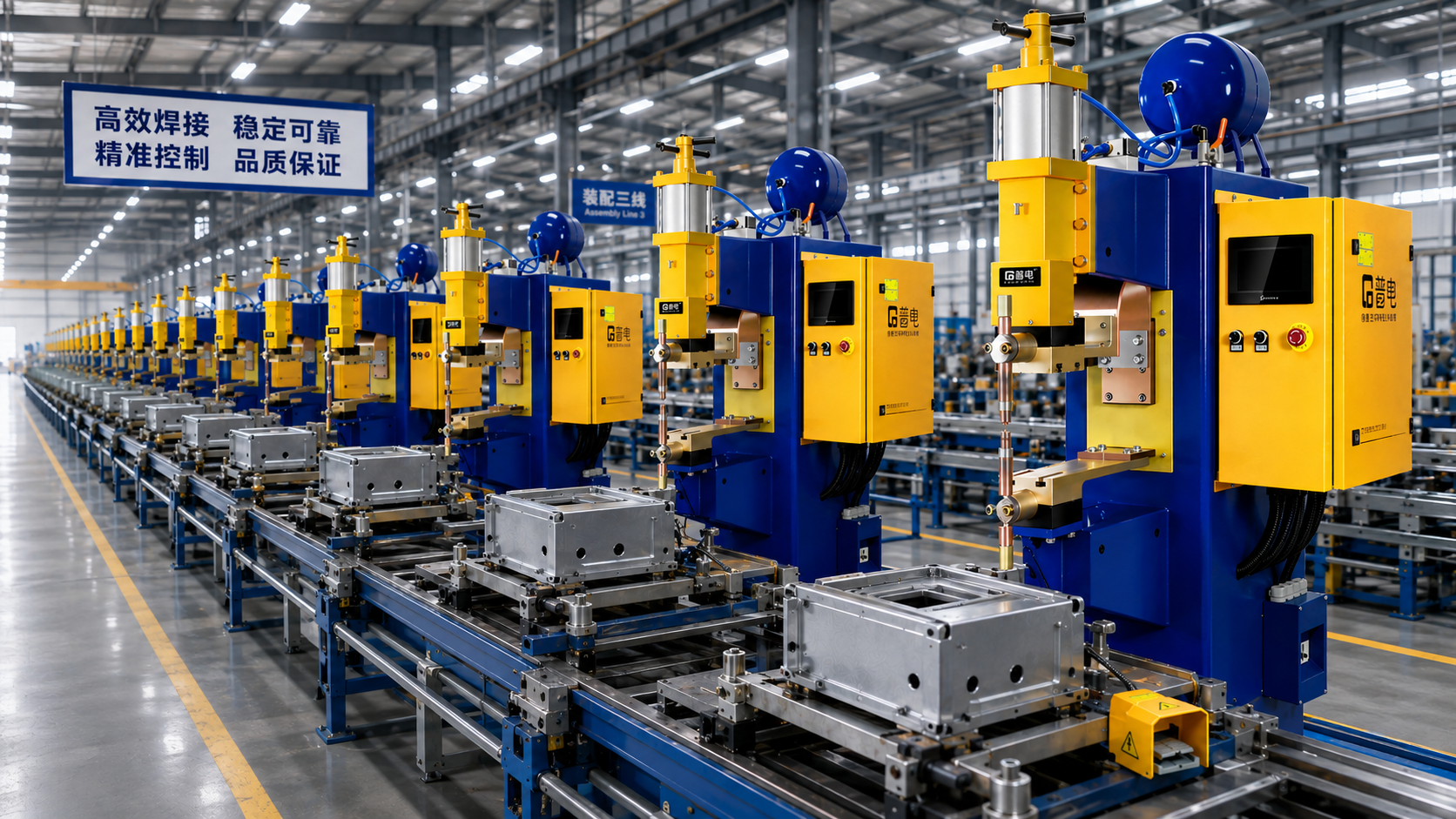

7. Почему точечная сварка подходит для крупносерийного производства?

Одним из основных преимуществ точечной сварки является ее способность обеспечивать быструю и повторяемую сварку..

Когда изделие требует десятков или даже сотен точек сварки, правильно спроектированное приспособление и последовательность сварки могут значительно повысить эффективность производства.

Машины для точечной сварки также могут быть интегрированы с:

• Автоматическая загрузка и разгрузка

• Позиционирование приспособлений

• Многостанционные сварочные системы

• Механические руки

• Промышленные роботы

• Системы управления ПЛК

• Автоматизированные системы контроля

Для производителей, производящих большое количество продукции с относительно однородной структурой, точечная сварка может стать эффективным методом повторяющегося соединения металлов.

8. Как можно улучшить стабильность точечной сварки?

При массовом производстве одного прочного сварного шва недостаточно.

Настоящая задача — поддерживать стабильное качество сварки сотен и тысяч изделий.

Необходимо контролировать несколько факторов.

Во-первых, необходимо установить соответствующий сварочный ток, время сварки и давление электрода в зависимости от материала и толщины.

Во-вторых, электроды следует регулярно проверять, чистить, одевать и при необходимости заменять.

В-третьих, расположение заготовок и зазоры при сборке должны оставаться максимально одинаковыми.

При крупносерийном производстве автоматизированные приспособления, управление параметрами и мониторинг качества могут еще больше снизить отклонения, вызванные ручными операциями.

Поэтому для повышения качества точечной сварки требуется контроль всего процесса сварки, а не просто регулировка одного параметра.

9. Почему не следует выбирать аппарат для точечной сварки только по сварочному току?

Многие производители сравнивают аппараты для точечной сварки прежде всего по максимальному сварочному току.

Однако максимальный ток — это только одна характеристика оборудования.

Правильная оценка оборудования также должна учитывать:

Материал + Толщина материала + Количество точек сварки + Требуемая прочность сварного шва + Производственный цикл + Конфигурация электродов + Структура заготовки + Требования к автоматизации

Например, небольшой металлический компонент и компонент автомобильной конструкции могут иметь совершенно разные требования к оборудованию.

Аналогичным образом, для продукта с двумя точками сварки может потребоваться совсем другая система, чем для изделия, требующего десятков точек сварки.

Если в будущем планируется автоматизация, производители должны также оценить, может ли оборудование интегрироваться с системами ПЛК, механическими системами, роботами, приспособлениями и автоматизированными производственными линиями.

10. Почему перед покупкой аппарата для точечной сварки следует тестировать реальные детали?

Контактная сварка во многом зависит от конкретной заготовки и процесса сварки.

Даже если материал и толщина идентичны, различия в структуре заготовки, положении точки сварки, монтажном зазоре, состоянии поверхности и доступе к электроду могут изменить необходимые параметры сварки.

Поэтому производителям рекомендуется перед покупкой оборудования провести выборочные испытания на реальных заготовках.

Выборочное тестирование может подтвердить:

• Прочность сварного шва

• Внешний вид сварного шва

• Уровни разбрызгивания

• Риск прогорания

• Стабильность параметров

• Время сварочного цикла

• Конфигурация электродов

• Возможность автоматизации

Испытание реальных заготовок может снизить риск выбора оборудования, основанного только на теоретических характеристиках.

Это также помогает производителям разработать более практичный процесс сварки перед переходом к массовому производству.

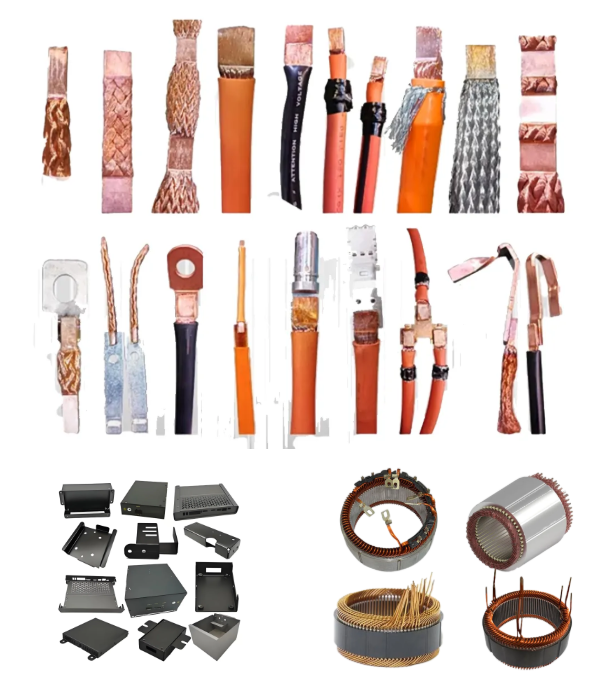

11. Где используются машины точечной сварки?

Поскольку точечная сварка подходит для быстрого и повторяющегося соединения металлов, она широко используется в различных отраслях промышленности.

Автомобильные компоненты

Точечную сварку можно использовать для некоторых кронштейнов, штампованных деталей, конструктивных элементов и других металлических компонентов автомобилей.

Метизы и листовой металл

Точечная сварка обычно используется для металлических листов, кронштейнов, шкафов, корпусов и конструктивных элементов.

Производство электротехники и электроники

Приложения могут включать в себя определенные клеммы, проводящие компоненты, разъемы и небольшие металлические детали.

Мебель и кухонное оборудование

Изделия из металлической проволоки, рамы, кронштейны, кухонные детали и другие металлические конструкции в зависимости от их конструкции могут подвергаться контактной точечной сварке.

Новая энергия и хранение энергии

В некоторых структурных деталях, проводящих компонентах и ​​металлических узлах, связанных с батареями, может использоваться контактная точечная сварка.

Конкретное сварочное оборудование следует выбирать в соответствии с материалом, толщиной, конструкцией соединения и производственными требованиями.

12. Выбор аппарата для точечной сварки следует начинать с заготовки.

Основной принцип точечной сварки относительно прост:

Электрический ток + Электрическое сопротивление + Давление электрода = Локализованное резистивное тепло и образование сварного шва.

Однако для выбора правильного аппарата для точечной сварки требуется нечто большее, чем просто понимание теоретического принципа.

Производители должны сначала определить материал, толщину, количество точек сварки, прочность сварного шва, объем производства и производственный цикл.

Следующим шагом должно стать фактическое испытание образцов для проверки процесса сварки.

Для массового производства также следует учитывать стабильность оборудования, контроль параметров, обслуживание электродов и интеграцию автоматизации.

Другими словами:

Лучший аппарат для точечной сварки – это не обязательно аппарат с самым высоким сварочным током. Это машина, которая неизменно отвечает реальным требованиям сварки и производства.
