При выборе аппарата для контактной точечной сварки многие производители сравнивают различные типы оборудования по сварочному току, мощности, цене или конфигурации аппарата.

Обычно рассматриваются два варианта: аппараты для точечной сварки с накоплением энергии и аппараты для точечной сварки с инвертором средней частоты..

Хотя оба являются аппаратами контактной сварки, их принципы работы, методы подачи энергии и подходящие производственные условия различны. Следовательно, ни один из типов нельзя считать универсально лучшим, чем другой.

Правильный выбор зависит от материала заготовки, ее толщины, требований к точкам сварки, объема производства, цикла сварки, требуемой прочности сварки, требований к внешнему виду и уровня автоматизации.

Итак, когда следует выбирать аппарат для точечной сварки с накоплением энергии, а когда более подходит аппарат для точечной сварки средней частоты?

В этой статье объясняются различия и сценарии применения с практической точки зрения.

1. Что такое аппарат точечной сварки с накоплением энергии?

Аппарат для точечной сварки с накоплением энергии накапливает электрическую энергию в конденсаторах и быстро высвобождает накопленную энергию во время процесса сварки.

Основной рабочий процесс можно понимать как:

Накопление энергии → Быстрый разряд → Резистивный нагрев → Формирование сварного соединения

Во время сварки накопленная электрическая энергия высвобождается через сварочный контур. Сопротивление между заготовками генерирует тепло, в результате чего металл в зоне контакта плавится или пластически деформируется и образует сварное соединение.

Машины для точечной сварки с накоплением энергии обычно используются там, где требуется концентрированное выделение энергии, короткое время сварки и стабильная сварка относительно небольших компонентов.

Типичные области применения могут включать в себя:

• Мелкие металлические детали

• Тонкие металлические листы

• Электронные компоненты

• Компоненты, связанные с аккумулятором

• Прецизионные металлические детали

• Аппаратные компоненты

• Приложения, требующие кратковременной сильноточной сварки.

Точную пригодность еще необходимо проверить в соответствии с требованиями к заготовке и сварке.

2. Что такое среднечастотный сварочный аппарат?

Аппарат для точечной сварки с инвертором средней частоты преобразует поступающую мощность переменного тока в высокочастотную электрическую энергию через инверторную систему, а затем подает питание на сварочный трансформатор и электроды.

По сравнению с традиционной контактной сваркой переменным током, система с инвертором средней частоты обеспечивает более точный контроль сварочного тока и параметров процесса.

Основной процесс:

Вход переменного тока → Инверторное преобразование → Среднечастотный ток → Трансформатор → Сварочные электроды → Заготовка

Аппараты для точечной сварки средней частоты широко используются в производственных условиях, где важны стабильное качество сварки, повторяющиеся сварочные циклы, многоточечная сварка и автоматизированное производство.

Типичные области применения включают в себя:

• Автомобильные компоненты

• Изготовление листового металла

• Производство оборудования

• Мебель и изделия из проволоки

• Электроприборы

• Новое энергетическое оборудование

• Компоненты, связанные с аккумулятором

• Автоматизированные сварочные производственные линии

Точечная сварка среднечастотным инвертором также может быть интегрирована с автоматической подачей, позиционированием, приспособлениями, а также роботизированными или многостанционными производственными системами.

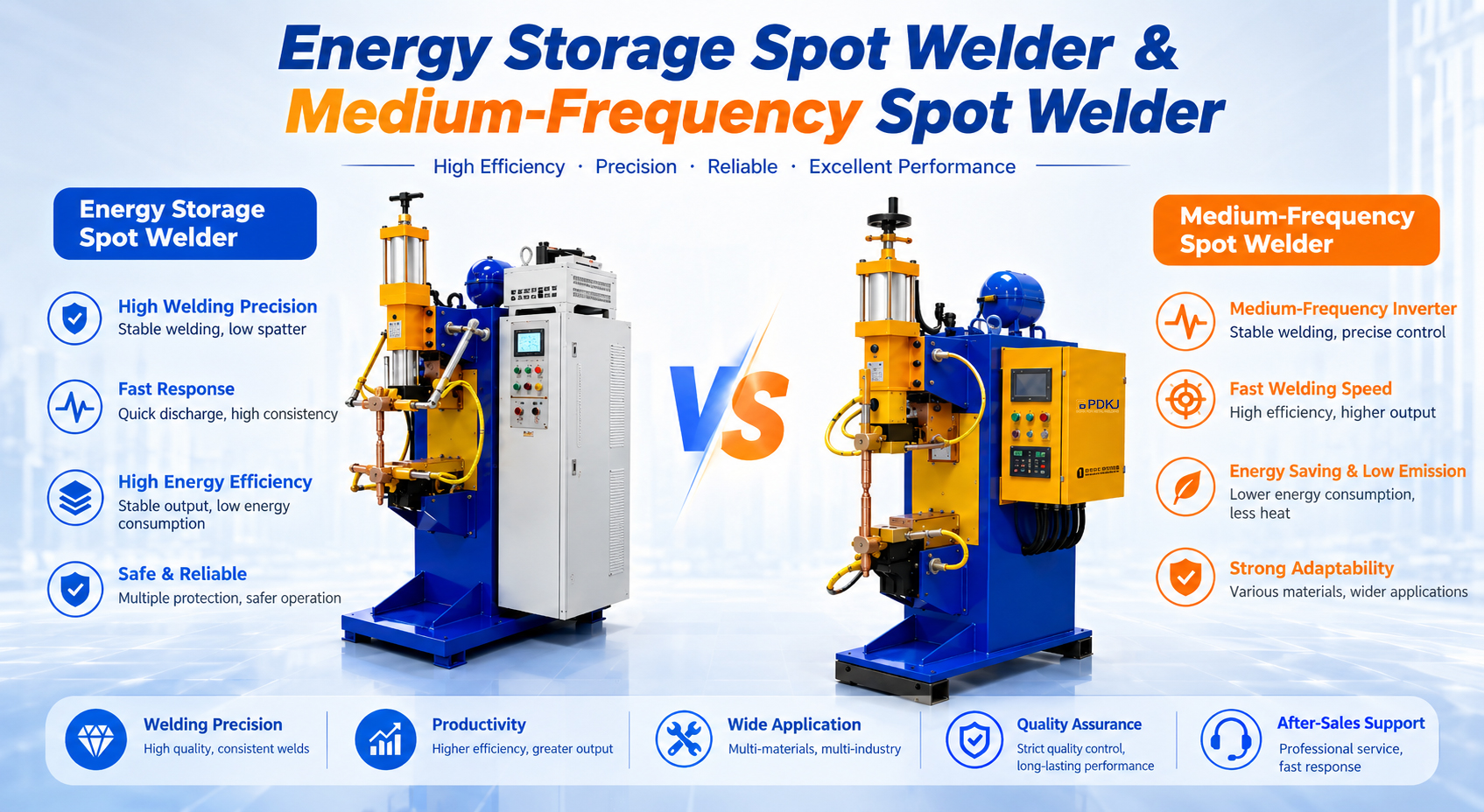

3. Аппарат для точечной сварки с накоплением энергии в сравнении со среднечастотным аппаратом для точечной сварки

Самая большая разница заключается в способе генерации, контроля и подачи электрической энергии в процесс сварки.

Это сравнение не означает, что одна машина лучше другой.

Вместо этого они предназначены для удовлетворения различных производственных требований.

4. В каких случаях лучше использовать аппарат для точечной сварки с накоплением энергии?

Маленькие металлические компоненты

Для небольших металлических деталей с относительно концентрированными точками сварки подходящим вариантом может стать аппарат для точечной сварки с накоплением энергии.

Характеристики быстрого разряда позволяют подавать электрическую энергию в течение короткого периода сварки, что делает его пригодным для некоторых применений контактной сварки небольших компонентов.

Типичные примеры включают небольшие кронштейны, клеммы, разъемы, аппаратные компоненты и другие металлические детали.

Тонкие металлические детали

К тонким металлическим материалам могут предъявляться относительно строгие требования к погонной энергии при сварке.

В некоторых случаях обработки тонких листов концентрированная подача энергии может помочь достичь требуемого результата сварки при правильном подборе параметров процесса.

Однако окончательный выбор оборудования по-прежнему должен основываться на типе материала, толщине, конфигурации электродов, структуре точек сварки и испытаниях образцов.

Электронные и прецизионные компоненты

Электронные компоненты и прецизионные металлические детали часто требуют относительно небольших площадей сварки и контролируемых требований к сварке.

Для этих приложений производители могут сосредоточиться на:

• Стабильность сварочного тока

• Время сварки

• Давление электрода

• Постоянство точек сварки

• Тепловложение

• Деформация заготовки

Можно рассмотреть возможность использования аппарата для точечной сварки с накоплением энергии, если его характеристики разряда соответствуют этим требованиям.

5. Когда более подходит среднечастотный аппарат для точечной сварки?

Крупносерийное производство

Для производителей с большими объемами производства важными факторами являются стабильность сварки и производственный цикл.

Аппараты точечной сварки с инвертором средней частоты обеспечивают точный контроль сварочного тока и времени, что делает их пригодными для повторяющихся производственных процессов.

Это делает их распространенными в отраслях, где необходимо последовательно выполнять большое количество точек сварки.

Многоточечная сварка

Когда для продукта требуется несколько точек сварки, общий производственный процесс становится более требовательным.

Оборудование может нуждаться в координации:

• Сварочный ток

• Время сварки

• Давление электрода

• Последовательность сварки

• Позиционирование заготовки

• Движение приспособления

Системы точечной сварки средней частоты можно настроить для работы в нескольких точках и на нескольких станциях, что делает их пригодными для многих автоматизированных производственных сред.

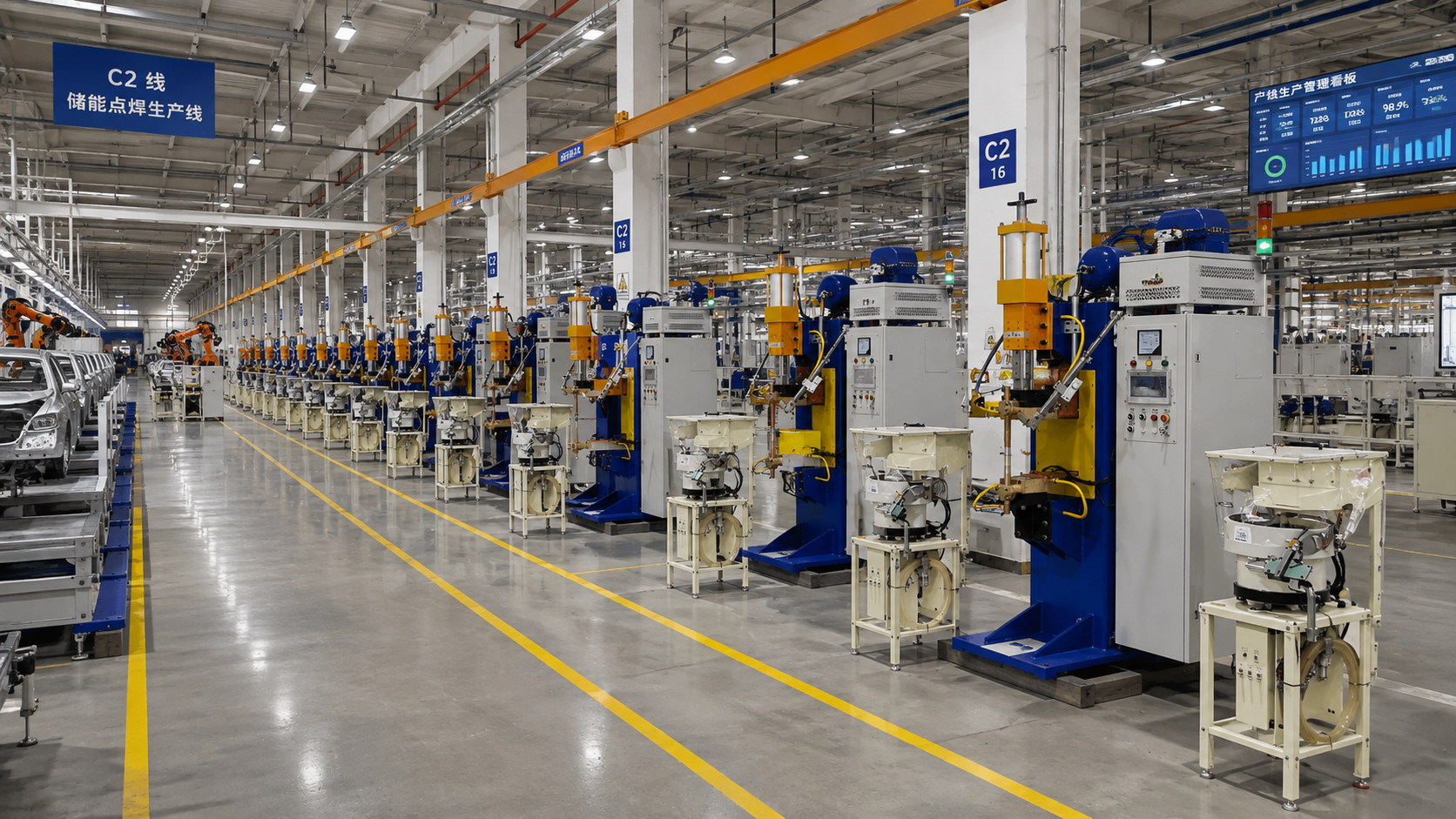

Автоматизированные производственные линии

Когда контактную сварку необходимо интегрировать в автоматизированную производственную линию, совместимость оборудования становится особенно важной.

Среднечастотные аппараты точечной сварки могут быть интегрированы с:

• Автоматические светильники

• Системы кормления

• Системы позиционирования

• ПЛК-управление

• Робототехнические системы

• Многостанционное сварочное оборудование

Поэтому производители, планирующие автоматизированное производство, обычно рассматривают технологию инвертора средней частоты.

6. Сравнение приложений по отраслям

Различные отрасли могут иметь разные предпочтения в зависимости от особенностей их производства.

Электроника и электрические компоненты

Электронные и электротехнические изделия часто включают в себя небольшие металлические компоненты, клеммы, проводящие детали и тонкие листы.

В зависимости от структуры заготовки и требований к сварке можно выбрать аппарат для точечной сварки с накоплением энергии или аппарат для точечной сварки средней частоты.

Ключевым моментом является оценка размера точки сварки, материала, толщины, термочувствительности и объема производства.

Метизы и листовой металл

Метизы и изделия из листового металла могут изготавливаться из самых разных материалов и толщин.

Для мелкосерийных или относительно простых сварочных работ можно рассмотреть решение по накоплению энергии.

При крупносерийном производстве и повторяющейся многоточечной сварке точечная сварка с использованием инвертора средней частоты может обеспечить большую гибкость процесса.

Мебель и изделия из проволоки

Металлическая мебель, проволочная сетка, проволочные каркасы и подобные изделия могут потребовать большого количества повторяющихся точек сварки.

Для этих применений важны производственный цикл и стабильность сварки.

Оборудование для точечной сварки средней частоты может быть оснащено несколькими электродами или автоматизированными станциями в соответствии с производственными требованиями.

Автомобильные компоненты

К автомобильным компонентам обычно предъявляются строгие требования к прочности сварки, стабильности, эффективности производства и отслеживаемости процесса.

Для крупносерийного производства широко используется точечная сварка с использованием инвертора средней частоты из-за ее контролируемых параметров сварки и совместимости с автоматизированным производством.

Новая энергия и компоненты аккумуляторов

Новые энергетические продукты могут включать нержавеющую сталь, алюминий, медь и другие материалы.

Различные компоненты батареи могут иметь разные требования к сварке.

Некоторые небольшие прецизионные компоненты могут подходить для точечной сварки с накоплением энергии, в то время как более крупные конструкции или многоточечные приложения в больших объемах могут потребовать среднечастотной контактной сварки или специальной автоматизированной сварочной системы.

Перед выбором машины всегда следует оценивать материал и фактическую структуру соединения.

7. Какой из них лучше для тонких металлических листов?

Универсального ответа не существует.

Сварка тонких листов зависит от нескольких факторов, в том числе:

• Тип материала

• Толщина материала

• Размер сварочной точки

• Требуемая прочность сварки

• Диаметр электрода

• Давление электрода

• Сварочный ток

• Время сварки

• Производственный цикл

Аппарат для точечной сварки с накоплением энергии может подойти для некоторых тонких и небольших компонентов, а аппарат для точечной сварки средней частоты также может подойти, когда применение требует более точного управления процессом или более высокой производственной мощности.

Поэтому для определения типа оборудования не следует использовать только толщину материала..

Фактические выборочные испытания — более надежный способ подтвердить подходящее сварочное решение.

8. Какой из них лучше для автоматизированного производства?

Если целью является создание высокоавтоматизированной сварочной линии, часто стоит рассмотреть оборудование для точечной сварки с инвертором средней частоты из-за его совместимости с автоматизированным управлением и процессами многоточечной сварки.

Полная автоматизированная система контактной сварки может включать в себя:

Сварочный аппарат + Сварочное приспособление + Система позиционирования + Управление ПЛК + Автоматическая подача + Система контроля

При крупносерийном производстве оборудование следует оценивать как целостную производственную систему, а не как отдельный сварочный аппарат.

Однако технология сварки с накоплением энергии также может быть интегрирована в индивидуальную систему автоматизации, если это соответствует конкретным требованиям процесса.

9. Как производителям следует выбирать между ними?

Вместо того, чтобы спрашивать:

«Какой сварочный аппарат лучше?»

Более полезный вопрос:

«Какой сварочный аппарат лучше подходит для моей заготовки и производственного процесса?»

Производители могут оценить следующие факторы.

1. Материал

Определите, изготовлена ​​ли заготовка из стали, нержавеющей стали, оцинкованной стали, алюминия, меди или другого материала.

2. Толщина

Подтвердите толщину свариваемых материалов и необходимость однослойной или многослойной сварки.

3. Количество точек сварки

Требования к оборудованию для изделия, имеющего всего несколько точек сварки, могут сильно отличаться от требований к оборудованию с десятками или сотнями точек сварки.

4. Объем производства

Мелкосерийное производство и непрерывное крупносерийное производство не обязательно должны использовать одну и ту же конфигурацию оборудования.

5. Сварочный цикл

Если для каждого продукта требуется большое количество точек сварки, время сварочного цикла может оказать существенное влияние на общую эффективность производства.

6. Прочность сварки и внешний вид.

Перед выбором оборудования следует определить требуемую прочность сварного шва, размер самородков, углубление, внешний вид поверхности и консистенцию.

7. Требования к автоматизации

Если сварочный аппарат необходимо подключить к автоматическим приспособлениям, роботам, конвейерам или производственным линиям, с самого начала следует учитывать совместимость со всей системой.

10. Выборочное тестирование — наиболее практичный метод отбора

Контактная сварка во многом зависит от конкретной заготовки.

Даже если два изделия изготовлены из одинакового материала и толщины, требования к сварке могут различаться из-за различий в:

• Структура продукта

• Расположение точки сварки

• Комбинация материалов

• Доступ к электродам

• Требуемая прочность сварки

• Производственный цикл

• Дизайн светильника

Поэтому в идеале производителям следует предоставить реальные заготовки для сварочных испытаний перед покупкой оборудования.

Выборочное тестирование может помочь проверить:

• Достаточно ли прочная точка сварки

• Соответствует ли внешний вид сварки требованиям

• Стабильны ли параметры сварки

• Приемлем ли производственный цикл

• Какая технология сварки больше подходит

• Практична ли автоматизация

Такой подход снижает риск выбора оборудования, основываясь только на теоретических характеристиках.

11. Хранение энергии или средняя частота: универсального «лучшего» выбора не существует.

Машины для точечной сварки с накоплением энергии и машины для точечной сварки средней частоты имеют свои собственные подходящие сценарии применения.

Точечную сварку с накоплением энергии можно рассматривать для применений, связанных с небольшими металлическими деталями, тонкими материалами, концентрированными точками сварки, требованиями точности и кратковременным выделением энергии.

Точечную сварку с использованием инвертора средней частоты можно рассматривать для применений, связанных с повторной сваркой, многоточечной сваркой, большими объемами производства, управлением технологическими процессами и автоматизированным производством.

Однако граница между приложениями не является абсолютной.

Профессиональный производитель сварочного оборудования должен оценить фактические требования к заготовке и производству, прежде чем определить окончательный тип оборудования.

Наиболее подходящим оборудованием является не обязательно машина с наибольшей мощностью или наибольшим количеством функций, а то, которое может постоянно соответствовать требованиям качества сварки, эффективности производства и автоматизации для конкретного применения..

12. Сварочные решения PDKJ для различных производственных требований

PDKJ — профессиональный производитель сварочного оборудования, предлагающий машины контактной сварки, машины для точечной сварки с инвертором средней частоты, машины для точечной сварки с накоплением энергии, аппараты для лазерной сварки, роботизированные сварочные системы и индивидуальные решения для автоматизированной сварки.

В зависимости от материала, толщины, требований к точкам сварки, объема производства, сварочного цикла и требований к автоматизации PDKJ может порекомендовать подходящую конфигурацию сварочного оборудования.

Если вы не уверены, какой аппарат для точечной сварки с накоплением энергии или среднечастотный сварочный аппарат больше подходит для вашего применения, вы можете предоставить для оценки свои реальные заготовки.

PDKJ предоставляет бесплатную оценку процесса сварки и бесплатное тестирование образцов , что позволяет производителям проверить результат сварки, прежде чем инвестировать в оборудование, и выбрать решение, основанное на реальных производственных требованиях.
