С воздушным охлаждением против. Лазерные сварочные аппараты с водяным охлаждением: подробное сравнение различных применений

При выборе аппарата для лазерной сварки многие производители сталкиваются с общим вопросом: выбрать аппарат для лазерной сварки с воздушным или водяным охлаждением?

Некоторые покупатели полагают, что аппараты с водяным охлаждением всегда более мощные или обеспечивают лучшие результаты сварки, в то время как другие предпочитают модели с воздушным охлаждением, поскольку они компактны и их легче перемещать. На практике ни один из методов охлаждения не является автоматически лучшим. Правильный выбор зависит от материала заготовки, толщины материала, сварочной нагрузки, условий эксплуатации, производственного цикла и конфигурации оборудования.

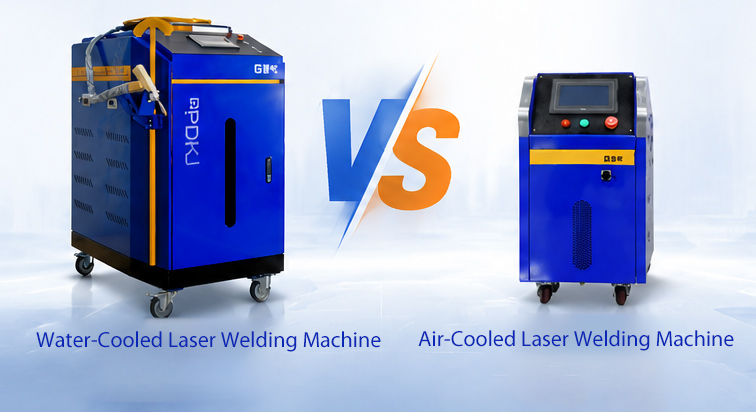

В этом руководстве сравниваются лазерные сварочные аппараты с воздушным и водяным охлаждением, чтобы помочь производителям выбрать оборудование, соответствующее их фактическим производственным требованиям.

1. В чем разница между аппаратами лазерной сварки с воздушным и водяным охлаждением?

Основное отличие заключается в том, как машина отводит тепло, выделяющееся во время работы.

Лазерный сварочный аппарат с воздушным охлаждением

Лазерный сварочный аппарат с воздушным охлаждением использует вентиляторы, радиаторы и систему воздушного охлаждения для рассеивания тепла. В зависимости от модели лазерный источник и другие тепловыделяющие компоненты рассчитаны на работу в заданном диапазоне температур без необходимости использования внешнего промышленного водоохладителя.

Модели с воздушным охлаждением обычно имеют компактную конструкцию, меньшее количество компонентов системы охлаждения и удобную установку. Многие ручные лазерные сварочные аппараты с воздушным охлаждением подходят для производителей, которым требуется гибкое перемещение между рабочими станциями или которые часто занимаются мелкосерийным производством.

Типичные области применения включают изготовление листового металла, изделий из нержавеющей стали, обработку метизов и сварку на месте, где важны мобильность и простота установки.

Лазерный сварочный аппарат с водяным охлаждением

В аппарате для лазерной сварки с водяным охлаждением используется циркулирующая охлаждающая жидкость для отвода тепла от ключевых компонентов. В зависимости от конструкции оборудования система охлаждения может включать специальный водяной охладитель, циркуляционный насос, трубопроводы и компоненты контроля температуры.

Водяное охлаждение обычно используется в оборудовании, рассчитанном на более высокие тепловые нагрузки или расширенные производственные циклы. При правильной настройке он может помочь поддерживать стабильную рабочую температуру во время требовательных приложений.

Лазерные сварочные аппараты с водяным охлаждением часто подходят для стационарных производственных станций, более длительных периодов эксплуатации и автоматизированных сварочных систем. Однако их фактическая производительность зависит от источника лазера, охлаждающей способности, сварочной головки и общей конструкции машины, а не только от метода охлаждения.

2. Аппараты для лазерной сварки с воздушным и водяным охлаждением: основные различия

В следующей таблице приведены основные различия, которые следует учитывать покупателям.

Это скорее общие характеристики, чем абсолютные правила. Различные модели могут существенно различаться по размеру, мощности, холодопроизводительности и номинальному рабочему циклу. Всегда проверяйте спецификации производителя, прежде чем принять окончательное решение.

3. Когда следует выбирать лазерный сварочный аппарат с воздушным охлаждением?

Лазерный сварочный аппарат с воздушным охлаждением стоит рассмотреть, когда для вашего производственного процесса важны гибкость, простота установки и удобство эксплуатации.

3.1 Мелкосерийное и многосортное производство

Производителям, которые обрабатывают различную продукцию небольшими партиями, часто приходится перемещать оборудование между заготовками или рабочими станциями. Компактный ручной лазерный сварочный аппарат с воздушным охлаждением может упростить этот процесс и снизить потребность в специальной установке для охлаждения.

Типичные области применения включают шкафы из нержавеющей стали, компоненты из листового металла, металлические корпуса, метизы и изготовление по индивидуальному заказу.

3.2 Сварка на месте или в мобильном режиме

Для мастерских, где заготовки большие, их трудно перемещать или они распределены по нескольким рабочим зонам, мобильность может быть существенным преимуществом.

Машину с воздушным охлаждением может быть легче переместить, если ее вес, длина кабеля, источник питания и рабочая среда соответствуют требованиям применения.

3.3 Производственные линии со средней нагрузкой

Некоторым производителям не требуется, чтобы аппарат для лазерной сварки постоянно работал на максимальной номинальной мощности. Если рабочая нагрузка, продолжительность сварки и производственный цикл находятся в пределах установленных рабочих пределов машины, практичным вариантом может быть модель с воздушным охлаждением.

Однако покупатели не должны выбирать оборудование только по методу охлаждения. Необходимо учитывать номинальный рабочий цикл, пределы температуры окружающей среды и эксплуатационные требования производителя.

3.4 Покупатели, которым нужна более простая установка

Оборудование с воздушным охлаждением может снизить потребность в отдельных компонентах системы охлаждения, в зависимости от модели. Это может упростить установку и сделать развертывание оборудования более удобным.

Перед покупкой подтвердите необходимое электроснабжение, условия вентиляции, меры безопасности и доступное рабочее пространство.

4. Когда следует выбирать лазерный сварочный аппарат с водяным охлаждением?

Аппарат для лазерной сварки с водяным охлаждением может оказаться более подходящим, когда производство предполагает более высокую тепловую нагрузку, более длительные периоды эксплуатации или фиксированный и высокоорганизованный производственный процесс.

4.1 Длительное время работы и непрерывное производство

При массовом производстве сварочному аппарату может потребоваться продолжительное время работы в течение смены. Правильно спроектированная система водяного охлаждения может помочь отводить тепло и поддерживать рабочие температуры в заданном диапазоне.

Ключевым моментом является соответствие источника лазера, мощности охладителя, сварочной головки и рабочего цикла машины фактической рабочей нагрузке. Водяное охлаждение само по себе не гарантирует неограниченную непрерывную работу.

4.2 Применение высокомощной сварки

Некоторые мощные системы лазерной сварки выделяют значительное количество тепла и поэтому требуют соответствующего решения для охлаждения.

Для этих применений может подойти конфигурация с водяным охлаждением, но требуемый метод охлаждения должен быть подтвержден техническими характеристиками выбранного лазерного источника и всей машины.

Не думайте, что каждая машина высокой мощности должна использовать водяное охлаждение или что каждая машина с воздушным охлаждением является маломощной. Доступные конфигурации зависят от конструкции изделия и номинальных условий эксплуатации.

4.3 Стационарные рабочие станции и автоматизированные производственные линии

Лазерные сварочные аппараты с водяным охлаждением часто используются на стационарных рабочих станциях, в роботизированных сварочных камерах и автоматизированных производственных линиях.

Например, производители могут интегрировать оборудование для лазерной сварки в системы для сборки листового металла, электрических корпусов, автомобильных компонентов или других продуктов, требующих повторяемых сварочных циклов.

При планировании автоматизации покупатели должны оценить всю систему, включая источник лазера, сварочную головку, робота или систему перемещения, приспособление, охлаждающее оборудование, защитный кожух и систему управления производством.

4.4 Приложения с высокими требованиями к терморегулированию

Когда процесс предполагает высокую рабочую нагрузку или строгие требования к контролю температуры, система охлаждения становится важной частью общего выбора оборудования.

Покупатели должны уточнить у производителя оборудования требуемый тип охлаждающей жидкости, скорость потока, диапазон температур, интервалы технического обслуживания и условия установки. Эти детали помогают предотвратить простои, которых можно избежать, и поддерживают стабильное производство.

5. Влияет ли метод охлаждения на качество лазерной сварки?

Метод охлаждения может влиять на терморегулирование оборудования, но не влияет напрямую на конечное качество сварки..

Результаты сварки зависят от нескольких факторов, в том числе:

• Материал заготовки: нержавеющая сталь, углеродистая сталь, оцинкованный лист, алюминиевый сплав и другие материалы имеют различные термические и сварочные характеристики.

• Толщина материала. Для тонких листов и более толстых компонентов могут потребоваться разные уровни мощности, скорости сварки и настройки процесса.

• Мощность и стабильность лазера. Выбранный источник лазера должен соответствовать требуемой глубине проникновения, внешнему виду сварного шва и скорости производства.

• Управление сварочной головкой и лучом. Оптическая конфигурация и движение луча могут влиять на профиль сварного шва и распределение тепла.

• Скорость сварки и параметры процесса. Неправильные настройки могут привести к неполному провару, чрезмерному тепловому воздействию, разбрызгиванию или деформации.

• Посадка соединения и состояние поверхности. Зазоры, загрязнения, покрытия и неравномерное расположение заготовки могут повлиять на результаты сварки.

• Защитный газ и приспособления. Правильный выбор газа и надежное расположение могут помочь улучшить стабильность процесса.

По этой причине покупателям следует оценивать образцы сварки в реальных производственных условиях, а не судить о машине исключительно по методу охлаждения или номинальной мощности.

6. Какова разница в стоимости между машинами с воздушным и водяным охлаждением?

Цена покупки составляет лишь часть общей стоимости владения. Производителям также следует учитывать установку, энергопотребление, техническое обслуживание, эффективность производства и возможные простои.

Первоначальные инвестиции

Оборудование с воздушным охлаждением может иметь более простую общую конструкцию, поскольку не всегда требуется отдельный промышленный охладитель. Это может снизить сложность установки в зависимости от модели.

Для оборудования с водяным охлаждением могут потребоваться дополнительные компоненты системы охлаждения и требования к установке. Однако фактическая разница в цене зависит от источника лазера, номинальной мощности, сварочной головки, уровня автоматизации и конфигурации машины.

Эксплуатационные расходы

Оба типа потребляют электроэнергию, и их общее энергопотребление зависит от лазерного источника, системы охлаждения, условий эксплуатации и загруженности производства.

Машине с водяным охлаждением может потребоваться дополнительная мощность для охладителя и системы циркуляции. Машина с воздушным охлаждением также потребляет энергию через охлаждающие вентиляторы. Покупателям следует сравнивать номинальное потребление всей системы и ожидаемые часы работы, а не предполагать, что эксплуатация одного типа всегда обходится дешевле.

Затраты на техническое обслуживание

Машины с воздушным охлаждением требуют регулярного осмотра вентиляторов, воздушных каналов и других компонентов охлаждения, чтобы обеспечить эффективное рассеивание тепла.

Для машин с водяным охлаждением могут потребоваться дополнительные проверки состояния охлаждающей жидкости, фильтров, шлангов, насосов и производительности чиллера. Хранение охлаждающей жидкости должно осуществляться в соответствии с инструкциями производителя.

Ни одна из систем не требует обслуживания. Регулярный осмотр и соответствующее техническое обслуживание могут помочь уменьшить количество непредвиденных простоев.

Стоимость простоя

Для производителей, занимающихся крупносерийным производством, неожиданный простой оборудования может повлиять на графики поставок и производственные затраты.

Более важный вопрос заключается не просто в том, какая машина имеет более низкую закупочную цену, а в том, какая конфигурация может надежно и экономично обеспечить требуемый производственный цикл.

Машина, которая изначально недорогая, может оказаться не самым экономичным вариантом, если она не сможет справиться с реальной рабочей нагрузкой.

7. Как правильно выбрать лазерный сварочный аппарат для вашего производства

Прежде чем запрашивать предложение, покупатели должны уточнить следующие требования.

Шаг 1. Определите материал и толщину заготовки.

Перечислите свариваемые материалы, диапазоны их толщин, конструкции соединений и необходимые положения сварки. Если речь идет о нескольких материалах или толщинах, предоставьте репрезентативные образцы.

Шаг 2. Определите объем производства и операционный цикл.

Определите ожидаемую дневную производительность, часы работы в смену, время сварки на заготовку и необходимый производственный цикл.

Для машины, периодически используемой для изготовления по индивидуальному заказу, может потребоваться конфигурация, отличная от той, которая работает в течение длительного времени на линии массового производства.

Шаг 3. Решите, что важнее: переносимость или фиксированная установка

Если машине необходимо перемещаться между рабочими станциями, возможно, стоит рассмотреть компактную модель с воздушным охлаждением.

Если машина будет установлена ​​в стационарной производственной ячейке или интегрирована в автоматизированную систему, может также подойти конфигурация с водяным охлаждением, в зависимости от требуемой рабочей нагрузки и технических характеристик оборудования.

Шаг 4. Подтвердите требования к мощности, рабочему циклу и охлаждению.

Сравните номинальную мощность лазера, рекомендуемые условия эксплуатации, рабочий цикл, охлаждающую способность и пределы температуры окружающей среды.

Не выбирайте машину, основываясь только на мощности. Подходящая конфигурация должна сочетать производительность сварки, стабильность работы, производственные требования и общую стоимость.

Шаг 5. Оцените требования к автоматизации

Для ручной сварки могут быть важны портативность, эргономичность оператора и простота регулировки.

Для автоматизированного производства покупатели также должны оценить конструкцию приспособления, совместимость робота или системы движения, время цикла, защиту безопасности и интеграцию с существующей производственной линией.

Шаг 6. Проведите сварочные испытания перед покупкой

Фактическая производительность станка должна быть проверена на заготовках заказчика.

Испытание образцов может помочь оценить внешний вид сварного шва, проникновение, деформацию, разбрызгивание, консистенцию и время обработки. Это также позволяет производителю рекомендовать подходящую конфигурацию машины с учетом реального применения.

Предоставление образцов и четких производственных требований перед покупкой может снизить риск выбора оборудования, которое не соответствует ожиданиям.

8. Распространенные заблуждения при выборе аппарата для лазерной сварки

Заблуждение 1: Машины с водяным охлаждением всегда лучше.

Не обязательно. Машина с водяным охлаждением может подходить для сложных условий эксплуатации, но она не может предлагать практические преимущества для каждого применения. Правильный выбор зависит от фактической рабочей нагрузки и технических характеристик машины.

Заблуждение 2: Машины с воздушным охлаждением подходят только для маломощных приложений.

Это не всегда верно. Доступны конфигурации с воздушным охлаждением для различных применений и уровней мощности. Покупателям следует проверить номинальные характеристики конкретной модели.

Заблуждение 3: Водяное охлаждение означает, что машина может работать непрерывно и без ограничений.

Каждая машина имеет определенные условия эксплуатации и требования к техническому обслуживанию. Непрерывная работа должна оставаться в установленных пределах лазерного источника, системы охлаждения, сварочной головки и других компонентов.

Заблуждение 4: Аппараты одинаковой номинальной мощности обеспечивают одинаковые результаты сварки.

Качество сварки также зависит от источника лазера, оптической системы, сварочной головки, настроек процесса, материала, конструкции соединения, а также условий работы оператора или системы автоматизации.

Заблуждение 5: Самая низкая закупочная цена означает самую низкую общую стоимость.

Установка, обслуживание, эффективность производства, расходные материалы и время простоя — все это влияет на общую стоимость владения. Оборудование должно оцениваться с учетом долгосрочных производственных потребностей, а не только первоначального предложения.

9. Выберите решение для лазерной сварки, которое соответствует вашим реальным потребностям.

Для производителей, сравнивающих лазерные сварочные аппараты с воздушным и водяным охлаждением, лучшей отправной точкой является оценка заготовки, толщины материала, объема производства, часов работы, требуемого качества сварки и уровня автоматизации.

Лазерный сварочный аппарат с воздушным охлаждением может быть практичным выбором для гибкого производства, мобильной сварки и применений, где важна удобная установка. Лазерный сварочный аппарат с водяным охлаждением может подходить для более высоких тепловых нагрузок, более длительных рабочих циклов и некоторых стационарных или автоматизированных производственных приложений.

Окончательное решение должно основываться на технических характеристиках аппарата и проверенных результатах сварки, а не просто на методе охлаждения, номинальной мощности или цене покупки.
