Eine Punktschweißmaschine ist eine in der modernen Fertigung weit verbreitete Widerstandsschweißmaschine. Es wird häufig für Automobilkomponenten, Blechfertigung, Hardwareprodukte, Elektrogeräte, Möbel, Küchengeräte, neue Energieprodukte und andere Metallherstellungsanwendungen verwendet.

Im Gegensatz zum Laserschweißen, bei dem ein konzentrierter Laserstrahl als Wärmequelle verwendet wird, werden beim Punktschweißen Elektroden verwendet, um Druck auf die Werkstücke auszuüben und gleichzeitig elektrischen Strom durch die Kontaktfläche zu leiten. Der in der Schweißzone erzeugte Widerstand erzeugt Wärme, wodurch das lokale Metall einen Schweißklumpen bildet und die Werkstücke miteinander verbindet.

Das Verständnis des Funktionsprinzips einer Punktschweißmaschine kann Herstellern dabei helfen, die Schweißausrüstung besser zu bewerten und die richtige Maschine basierend auf Material, Dicke, Schweißpunktmenge, Produktionsvolumen und Produktionszyklus auszuwählen.

1. Wie funktioniert eine Punktschweißmaschine?

Punktschweißen ist eine Art Widerstandsschweißen. Sein grundlegender Prozess kann wie folgt zusammengefasst werden:

Elektrodendruck → Schweißstrom → Widerstandswärme → Schweißklumpenbildung → Abkühlung unter Druck → Fertige Schweißung

Beim Schweißen klemmen die oberen und unteren Elektroden die Metallwerkstücke fest und üben einen kontrollierten Druck aus. Anschließend wird Schweißstrom durch die Werkstücke geleitet.

Da an den Kontaktflächen zwischen den Werkstücken ein elektrischer Widerstand besteht, entsteht beim Stromfluss durch die Schweißzone Wärme.

Nach dem Prinzip der Jouleschen Erwärmung hängt die beim Widerstandsschweißen erzeugte Wärme vom Schweißstrom, der Schweißzeit und dem elektrischen Widerstand ab.

In einfachen Worten:

Höherer Schweißstrom + längere Schweißzeit + geeigneter Übergangswiderstand = größerer Schweißwärmeeintrag.

Wenn der Schweißbereich die erforderliche Temperatur erreicht, kommt es zu einem lokalen Schmelzen und es bildet sich ein Schweißklumpen.

Nachdem der Strom aufgehört hat, üben die Elektroden noch eine gewisse Zeit lang Druck aus, während der Schweißklumpen abkühlt und sich verfestigt.

Daher wird die Qualität des Punktschweißens nicht allein durch den Schweißstrom bestimmt. Es kommt auf die koordinierte Steuerung von Folgendem an:

Strom + Zeit + Elektrodendruck + Material + Elektroden + Werkstückzustand

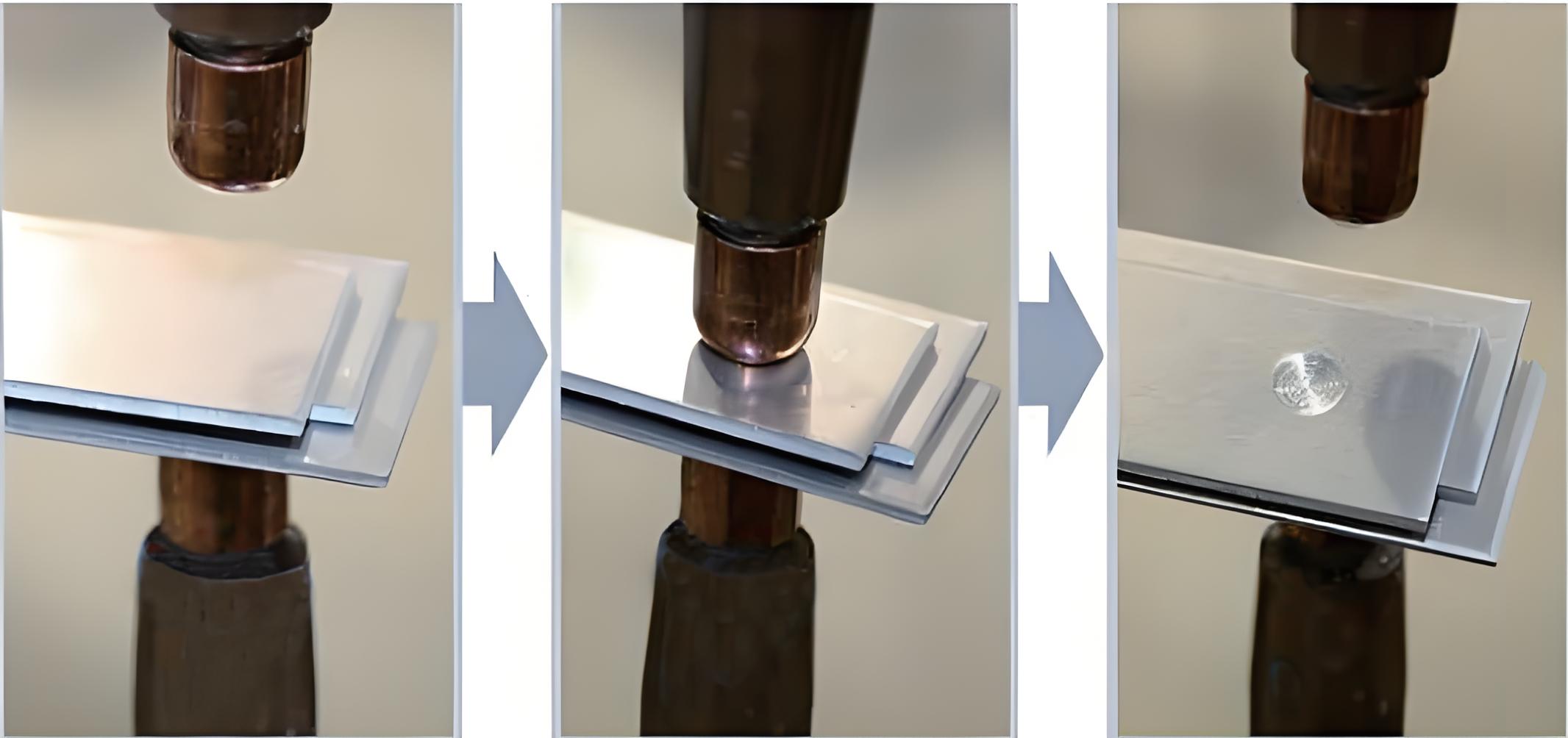

2. Was passiert beim Punktschweißen?

Ein vollständiger Punktschweißzyklus umfasst normalerweise mehrere Phasen.

Elektrodenquetschen

Bevor der Schweißstrom angelegt wird, bewegen sich die Elektroden auf das Werkstück zu und spannen die Bleche ein.

Der Zweck besteht darin, einen ordnungsgemäßen Kontakt zwischen den Werkstücken sicherzustellen und einen stabilen Schweißdruck herzustellen.

Wenn der Elektrodendruck zu niedrig ist, kann der Kontakt instabil werden. Übermäßiger Druck kann auch die Stromdichte und Wärmeverteilung beeinträchtigen.

Schweißstrom

Nachdem der erforderliche Elektrodendruck aufgebaut ist, fließt der Schweißstrom durch die Werkstücke.

Der elektrische Widerstand im Schweißbereich erzeugt Wärme, wodurch sich das Metall schnell erwärmt.

Bei steigender Temperatur bildet sich zwischen den Werkstücken eine Schweißlinse.

Halten und Kühlen

Nach Ablauf der voreingestellten Schweißzeit stoppt der Strom, die Elektroden üben jedoch weiterhin Druck aus.

Dadurch kann der Schweißklumpen unter kontrolliertem Druck abkühlen und erstarren.

Die Haltephase ist wichtig für die Schweißnahtbildung und die Verbindungsfestigkeit.

Elektrodenfreigabe

Nachdem die Schweißnaht ausreichend abgekühlt ist, geben die Elektroden das Werkstück frei und kehren in ihre Ausgangsposition zurück.

Anschließend kann die Maschine mit dem nächsten Schweißzyklus beginnen.

Bei automatisierten Punktschweißsystemen können diese Schritte automatisch nach voreingestellten Parametern gesteuert werden.

3. Was sind die Schlüsselparameter einer Punktschweißmaschine?

Obwohl der Grundaufbau einer Punktschweißmaschine relativ einfach ist, hängt die Schweißqualität stark von mehreren Parametern ab.

Schweißstrom

Der Schweißstrom ist einer der wichtigsten Einflussfaktoren auf die Wärmeeinbringung.

Ein unzureichender Strom kann zu einem zu kleinen Schweißklumpen oder einer unzureichenden Schweißnahtfestigkeit führen.

Zu hoher Strom kann das Risiko von Spritzern, übermäßigen Eindrücken oder Durchbrennen erhöhen.

Der entsprechende Strom muss daher auf das Material und die Dicke abgestimmt sein.

Schweißzeit

Die Schweißzeit bestimmt, wie lange der Strom auf das Werkstück einwirkt.

Eine längere Schweißzeit führt nicht automatisch zu einer besseren Schweißnaht.

Strom und Zeit müssen gemeinsam berücksichtigt und je nach Material, Dicke und erforderlicher Schweißqualität optimiert werden.

Elektrodendruck

Der Elektrodendruck beeinflusst die Kontaktbedingungen des Werkstücks und die Stromverteilung.

Unzureichender Druck kann zu instabilem Kontakt führen, während zu hoher Druck den Kontaktwiderstand und die Wärmeverteilung verändern kann.

Daher muss auch der Elektrodendruck richtig eingestellt werden.

Elektrodenmaterial und -form

Elektroden sind für die Stromleitung, die Druckausübung und die Wärmeübertragung verantwortlich.

Elektrodenmaterial, Spitzenform, Durchmesser und Verschleißzustand können sich alle auf die Qualität und Konsistenz der Schweißnaht auswirken.

Für eine kontinuierliche Produktion sind die regelmäßige Inspektion, Bearbeitung und der Austausch der Elektroden wichtige Bestandteile der Gerätewartung.

4. Warum kann Punktschweißen zwei Metallteile miteinander verbinden?

Das Schlüsselprinzip des Punktschweißens ist die Konzentration der Widerstandswärme in einem lokalisierten Bereich.

Wenn Schweißstrom durch die Elektroden und Metallwerkstücke fließt, weisen verschiedene Bereiche des Schweißstromkreises unterschiedliche elektrische Widerstände auf.

Der Kontaktbereich zwischen den Werkstücken wird zu einem wichtigen Ort der Wärmeentwicklung.

Durch die richtige Steuerung von Schweißstrom, Schweißzeit und Elektrodendruck kann der Schweißbereich die erforderliche Temperatur erreichen und eine lokalisierte Schweißnaht bilden.

Nach dem Abkühlen verbindet der erstarrte Nugget die beiden Metallteile.

Im Gegensatz zu Prozessen, bei denen ein großer Bereich des Werkstücks erhitzt wird, konzentriert sich die Wärme beim Punktschweißen um bestimmte Schweißpunkte herum.

Dies ist einer der Hauptgründe, warum sich das Punktschweißen für die Massenfertigung und sich wiederholende Schweißvorgänge eignet.

5. Was sind die wichtigsten Arten von Punktschweißmaschinen?

Zu den gängigen industriellen Punktschweißgeräten gehören Wechselstrom-Punktschweißgeräte, Mittelfrequenz-Inverter-Punktschweißgeräte und Kondensatorentladungs-Punktschweißgeräte.

Jeder Typ weist unterschiedliche Eigenschaften und Anwendungsszenarien auf.

AC-Punktschweißmaschine

Herkömmliche Wechselstrom-Punktschweißmaschinen verwenden eine Wechselstromquelle mit Industriefrequenz.

Sie haben eine relativ ausgereifte Struktur und können für verschiedene konventionelle Widerstandsschweißanwendungen verwendet werden.

Bei relativ einfachen Schweißverfahren und entsprechenden Produktionsanforderungen kommt dennoch das AC-Punktschweißen in Betracht.

Mittelfrequenz-Inverter-Punktschweißgerät

Ein Mittelfrequenz-Inverter-Punktschweißgerät wandelt die eingehende elektrische Energie über ein Wechselrichtersystem um und liefert mittelfrequenten Schweißstrom.

Die Steuerung kann Schweißparameter wie Strom und Schweißzeit relativ flexibel regeln.

Mittelfrequenz-Inverter-Punktschweißen wird häufig in Automobilkomponenten, der Blechfertigung, Drahtprodukten, Elektrogeräten und anderen Großserienfertigungsanwendungen eingesetzt.

Es eignet sich auch für die Integration in automatisierte Vorrichtungen, mechanische Systeme und Roboterschweißsysteme.

Punktschweißgerät mit Kondensatorentladung

Ein Punktschweißgerät mit Kondensatorentladung speichert elektrische Energie in Kondensatoren und gibt die gespeicherte Energie während des Schweißvorgangs schnell wieder ab.

Abhängig von der Energiekapazität, dem Material, der Werkstückstruktur und den Schweißanforderungen kann das Punktschweißen mit Kondensatorentladung für bestimmte kleine Metallteile, dünne Materialien und Präzisionsschweißanwendungen in Betracht gezogen werden.

Es gibt keinen allgemein überlegenen Punktschweißmaschinentyp.

Die geeignete Wahl hängt von der tatsächlichen Anwendung ab.

6. Welche Faktoren beeinflussen die Qualität des Punktschweißens?

Probleme wie schwache Schweißnähte, inkonsistente Schweißpunkte, übermäßige Spritzer, tiefe Vertiefungen oder instabile Schweißqualität können mehrere Ursachen haben.

Material

Verschiedene Metalle haben unterschiedliche elektrische Widerstände, Wärmeleitfähigkeiten und Schmelzeigenschaften.

Edelstahl, Kohlenstoffstahl, verzinkter Stahl, Aluminium, Kupfer und andere Materialien erfordern unterschiedliche Schweißansätze.

Schweißparameter sollten nicht einfach von einem Material auf ein anderes kopiert werden.

Materialstärke

Die Materialstärke hat direkten Einfluss auf die erforderliche Schweißenergie.

Beim Mehrschichtschweißen muss außerdem die Stromverteilung und Wärmeverteilung zwischen verschiedenen Materialschichten berücksichtigt werden.

Zustand der Werkstückoberfläche

Öl, Oxidation, Rost, Beschichtungen und Oberflächenverunreinigungen können den Kontaktwiderstand und die Schweißstabilität beeinträchtigen.

Für die Produktion großer Stückzahlen sind gleichbleibende Oberflächenbedingungen des Werkstücks wichtig.

Elektrodenzustand

Elektrodenverschleiß, Verschmutzung und Änderungen in der Elektrodenspitzengeometrie können zu Schwankungen in der Schweißqualität führen.

Eine regelmäßige Pflege und Pflege der Elektroden ist daher unerlässlich.

Gerätestabilität

Selbst wenn Werkstückbedingungen und Betriebsmethoden unverändert bleiben, können instabile Schweißströme oder Steuerparameter zu inkonsistenten Schweißnähten führen.

Für die Massenproduktion sind die Stabilität der Ausrüstung und die Wiederholbarkeit der Parameter besonders wichtig.

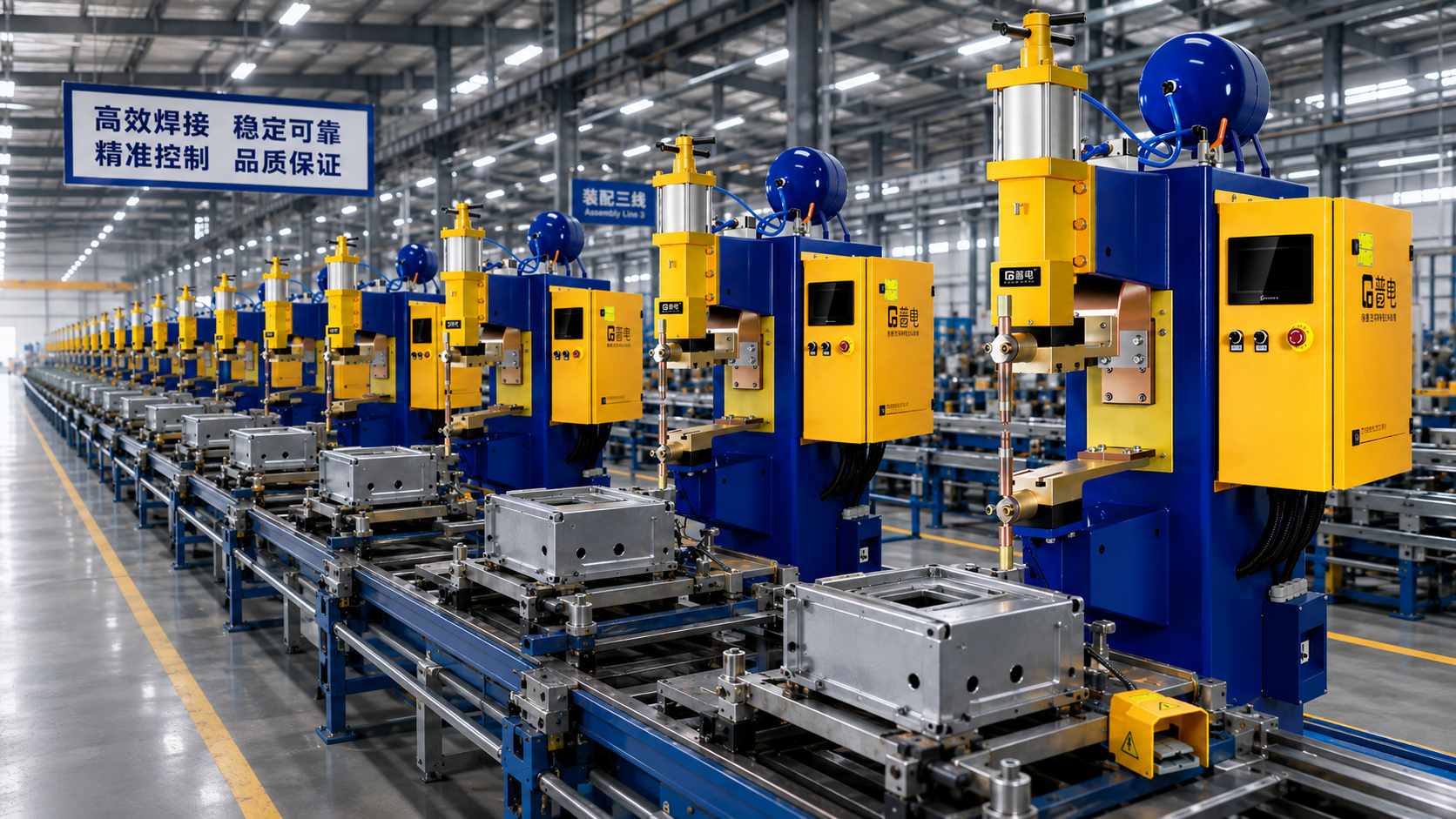

7. Warum eignet sich Punktschweißen für die Massenproduktion?

Einer der Hauptvorteile des Punktschweißens ist seine Fähigkeit, schnelles und wiederholbares Schweißen zu ermöglichen.

Wenn für ein Produkt Dutzende oder sogar Hunderte von Schweißpunkten erforderlich sind, kann eine entsprechend konzipierte Vorrichtung und Schweißsequenz die Produktionseffizienz erheblich verbessern.

Punktschweißmaschinen können auch integriert werden mit:

• Automatisches Be- und Entladen

• Positionierungsvorrichtungen

• Mehrstationen-Schweißsysteme

• Mechanische Arme

• Industrieroboter

• SPS-Steuerungssysteme

• Automatisierte Inspektionssysteme

Für Hersteller, die große Mengen an Produkten mit relativ konsistenten Strukturen produzieren, kann Punktschweißen eine effiziente Methode zur wiederholten Metallverbindung darstellen.

8. Wie kann die Konsistenz beim Punktschweißen verbessert werden?

In der Massenproduktion reicht es nicht aus, eine einzige starke Schweißnaht zu erzielen.

Die eigentliche Herausforderung besteht darin, bei Hunderten oder Tausenden von Produkten eine gleichbleibende Schweißqualität aufrechtzuerhalten.

Mehrere Faktoren sollten kontrolliert werden.

Zunächst sollten je nach Material und Dicke der geeignete Schweißstrom, die Schweißzeit und der Elektrodendruck festgelegt werden.

Zweitens sollten die Elektroden regelmäßig überprüft, gereinigt, gereinigt und bei Bedarf ausgetauscht werden.

Drittens sollten Werkstückpositionierung und Montageabstände möglichst konstant bleiben.

Bei der Massenproduktion können automatisierte Vorrichtungen, Parameterverwaltung und Qualitätsüberwachung die durch manuelle Vorgänge verursachten Abweichungen weiter reduzieren.

Daher erfordert die Verbesserung der Punktschweißqualität die Kontrolle des gesamten Schweißprozesses und nicht nur die Anpassung eines Parameters.

9. Warum sollten Sie eine Punktschweißmaschine nicht nur anhand des Schweißstroms auswählen?

Viele Hersteller vergleichen Punktschweißgeräte vor allem nach ihrem maximalen Schweißstrom.

Der maximale Strom ist jedoch nur eine Gerätespezifikation.

Bei einer ordnungsgemäßen Gerätebewertung sollten auch Folgendes berücksichtigt werden:

Material + Materialstärke + Schweißpunktmenge + Erforderliche Schweißnahtfestigkeit + Produktionszyklus + Elektrodenkonfiguration + Werkstückstruktur + Automatisierungsanforderungen

Beispielsweise können ein kleines Metallbauteil und ein Automobilstrukturbauteil völlig unterschiedliche Ausrüstungsanforderungen haben.

Ebenso kann ein Produkt mit zwei Schweißpunkten ein ganz anderes System erfordern als eines, das Dutzende Schweißpunkte erfordert.

Wenn eine zukünftige Automatisierung geplant ist, sollten Hersteller auch prüfen, ob die Ausrüstung in SPS-Systeme, mechanische Systeme, Roboter, Vorrichtungen und automatisierte Produktionslinien integriert werden kann.

10. Warum sollten Sie vor dem Kauf eines Punktschweißgeräts tatsächliche Werkstücke testen?

Das Widerstandsschweißen ist stark vom tatsächlichen Werkstück und Schweißprozess abhängig.

Auch wenn Material und Dicke identisch sind, können Unterschiede in der Werkstückstruktur, der Schweißpunktposition, dem Montagespalt, der Oberflächenbeschaffenheit und dem Elektrodenzugang die erforderlichen Schweißparameter verändern.

Daher wird den Herstellern empfohlen, vor dem Kauf von Geräten Musterprüfungen an tatsächlichen Werkstücken durchzuführen.

Durch Probentests kann Folgendes überprüft werden:

• Schweißfestigkeit

• Aussehen der Schweißnaht

• Spritzerniveaus

• Durchbrenngefahr

• Parameterstabilität

• Schweißzykluszeit

• Elektrodenkonfiguration

• Machbarkeit der Automatisierung

Das Testen tatsächlicher Werkstücke kann das Risiko verringern, dass die Ausrüstung nur auf der Grundlage theoretischer Spezifikationen ausgewählt wird.

Außerdem hilft es den Herstellern, einen praktischeren Schweißprozess zu etablieren, bevor sie mit der Massenproduktion beginnen.

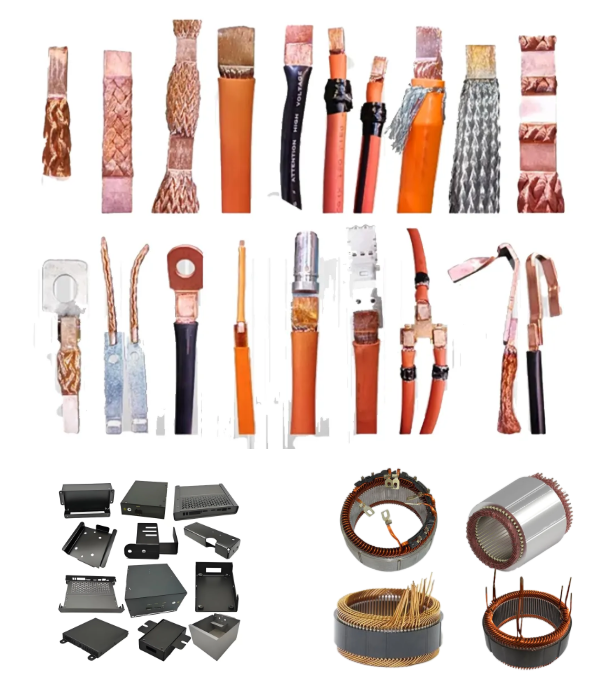

11. Wo werden Punktschweißmaschinen eingesetzt?

Da sich das Punktschweißen für schnelle und wiederholte Metallverbindungen eignet, wird es in verschiedenen Fertigungsindustrien häufig eingesetzt.

Automobilkomponenten

Punktschweißen kann für bestimmte Halterungen, Stanzteile, Strukturbauteile und andere Metallkomponenten im Automobilbereich verwendet werden.

Hardware und Blech

Punktschweißen wird üblicherweise für Bleche, Halterungen, Schränke, Gehäuse und Strukturbauteile verwendet.

Elektro- und Elektronikfertigung

Zu den Anwendungen können bestimmte Anschlüsse, leitfähige Komponenten, Steckverbinder und kleine Metallteile gehören.

Möbel und Küchenausstattung

Metalldrahtprodukte, Rahmen, Halterungen, Küchenkomponenten und andere Metallkonstruktionen können je nach Design Widerstandspunktschweißen verwenden.

Neue Energie und Energiespeicher

Bei einigen batteriebezogenen Strukturteilen, leitfähigen Komponenten und Metallbaugruppen kann Widerstandspunktschweißen zum Einsatz kommen.

Die spezifische Schweißausrüstung sollte entsprechend dem Material, der Dicke, dem Verbindungsdesign und den Produktionsanforderungen ausgewählt werden.

12. Die Auswahl der Punktschweißmaschine sollte beim Werkstück beginnen

Das Grundprinzip des Punktschweißens ist relativ einfach:

Elektrischer Strom + elektrischer Widerstand + Elektrodendruck = lokale Widerstandswärme und Schweißnahtbildung

Die Auswahl der richtigen Punktschweißmaschine erfordert jedoch mehr als nur das Verständnis des theoretischen Prinzips.

Hersteller sollten zunächst Material, Dicke, Schweißpunktmenge, Schweißnahtfestigkeit, Produktionsvolumen und Produktionszyklus definieren.

Der nächste Schritt sollte eine tatsächliche Probenprüfung sein, um den Schweißprozess zu überprüfen.

Bei der Massenproduktion sollten auch Gerätestabilität, Parameterkontrolle, Elektrodenwartung und Automatisierungsintegration berücksichtigt werden.

Mit anderen Worten:

Die beste Punktschweißmaschine ist nicht unbedingt die Maschine mit dem höchsten Schweißstrom. Es ist die Maschine, die den tatsächlichen Schweiß- und Produktionsanforderungen stets gerecht wird.
