Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2026-10-15 Herkunft:Powered
Anwendungsbranche: Herstellung von Musikinstrumenten
Werkstück: Verzinktes Stahlblech und Nieten für Klavierhalterungen
In der Metallverarbeitung unterscheiden sich Werkstücke in Struktur, Verbindungsmethoden und Schweißpositionen. Bei Metallbauteilen mit besonderen strukturellen Anforderungen erfüllen Standardschweißgeräte möglicherweise nicht vollständig die Anforderungen des tatsächlichen Produktionsprozesses. Die Anpassung der Ausrüstung an die Eigenschaften des Werkstücks ist daher eine praktische Lösung.

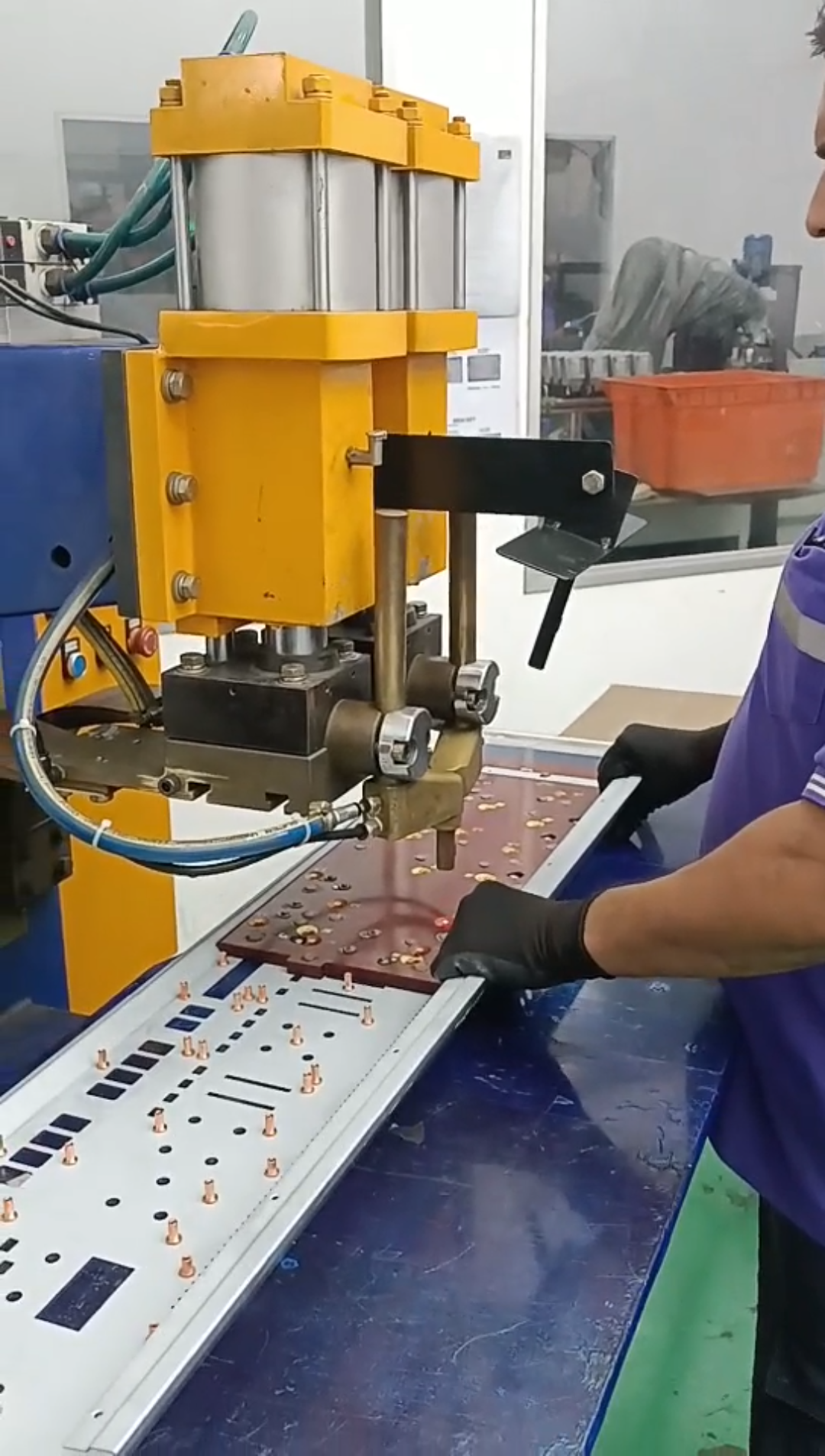

In diesem Fall handelt es sich um eine maßgeschneiderte Schweißmaschine von PDKJ für den Musikinstrumentenbau: eine pneumatische Widerstandspunktschweißmaschine mit zwei Zylindern und einem einzelnen Schweißkopf.
Die Maschine ist für das Punktschweißen von Nieten an verzinkten Stahlblechen konzipiert, die in Metallhalterungskomponenten verwendet werden. Es zeigt, wie PDKJ spezielle Schweißgeräte entsprechend spezifischer Werkstück- und Produktionsanforderungen konfiguriert.
Der Kunde ist auf die Herstellung von Metallkomponenten für Musikinstrumente spezialisiert und liefert Produkte in Überseemärkte. Zu den Anforderungen an die Massenproduktion gehören strenge Standards für die Schweißnahtfestigkeit, das Erscheinungsbild der Oberfläche und die Konsistenz von Charge zu Charge.
Das Werkstück in diesem Projekt ist eine externe Klavierhalterungskomponente mit den folgenden Spezifikationen:
Material: verzinktes Stahlblech
Blechstärke: 1,0–1,2 mm
Werkstückabmessung: 13,30 mm
Schweißverfahren: Widerstandspunktschweißen von verzinktem Stahlblech an Nieten
Bei dieser Art von Metallbauteilen muss die Ausrüstung mehr leisten, als nur eine grundlegende Verbindungsfunktion bereitzustellen. Es muss auch die Werkstückstruktur, die Elektrodenkontaktposition und die tatsächliche Montagemethode berücksichtigen. Bei der Geräteauswahl sollte daher nicht nur die Schweißleistung, sondern auch die Kompatibilität zwischen Werkstück und Schweißprozess berücksichtigt werden.
Beim Einsatz von Allzweck-Schweißgeräten stand der Kunde vor drei großen Produktionsherausforderungen.
Beim Nietpunktschweißen ist während des gesamten Schweißprozesses eine ausreichende und konstante Elektrodenkraft erforderlich. Eine herkömmliche Einzylinder-Schweißmaschine liefert möglicherweise keinen ausreichenden Druck für die Anwendung, und Kraftschwankungen können zu schwachen Schweißnähten und einer Schweißauszugsfestigkeit führen, die unter dem erforderlichen Standard liegt.
Diese Mängel können unvorhersehbar auftreten und sich auf die Gesamtakzeptanzrate des Produkts auswirken.
Die Zinkbeschichtung auf verzinktem Stahl kann durch Schweißhitze beeinträchtigt werden. Wenn Druck und Schweißreihenfolge nicht richtig aufeinander abgestimmt sind, kann es zu übermäßigen Spritzern und Beschichtungsschäden kommen.
Nach dem Schweißen müssen Werkstücke möglicherweise manuell geschliffen oder an der Oberfläche repariert werden, was den Arbeitsaufwand und die Produktionskosten erhöht.
Die Werkstückabmessungen und die Schweißausrichtung können zu Abstandsproblemen mit dem Schweißkopf oder dem Arbeitstisch der Standardausrüstung führen. Dies erschwert die Positionierung der Vorrichtung und erhöht die zum Laden, Spannen und Ausrichten jedes Werkstücks erforderliche Zeit, was letztendlich den Produktionsdurchsatz begrenzt.
Die Hauptanforderungen des Kunden bestanden darin, eine spezielle Widerstandspunktschweißmaschine zu erhalten, die eine ausreichende und stabile Elektrodenkraft bereitstellen, sich an die Werkstückstruktur und die Betriebsposition anpassen, ein zuverlässiges Punktschweißen zwischen verzinktem Blech und Nieten erreichen, schwache Schweißnähte und Spritzerfehler reduzieren, das Schleifen nach dem Schweißen minimieren und eine kontinuierliche Produktion mit hohen Stückzahlen unterstützen kann.
Um diesen Herausforderungen zu begegnen, hat PDKJ eine Druckerhöhungsstruktur mit zwei Zylindern und einem einzigen Schweißelektrodenkopf eingeführt . Die kombinierte Leistung der beiden Zylinder sorgt für die erforderliche Elektrodenkraft. Auch die Anordnung des Schweißkopfes und des Arbeitstisches wurde optimiert, um dem Werkstück und seiner Arbeitsposition Rechnung zu tragen.
In Kombination mit einem digitalen Schweißsteuerungssystem und maßgeschneiderten Vorrichtungen begegnet die Lösung Produktionsherausforderungen durch mechanisches Design, Optimierung des Schweißprozesses und vereinfachte Bedienung.
Die beiden Zylinder üben synchron Kraft aus und leiten ihre kombinierte Leistung an eine einzelne leitfähige Schweißelektrodenbaugruppe.
Der Maschinenaufbau ist auf die tatsächlichen Schweißbewegungen und Werkstückanforderungen abgestimmt. Die spezifische Kraftverteilung und Koordination der Zylinder hängt von den tatsächlichen Konstruktions- und Inbetriebnahmeergebnissen der Maschine ab.
Die Maschine verfügt über einen mehrstufigen Schweißablauf mit einem vollständigen Prozesszyklus, der Vorwärmen, Schweißen und Druckhalten umfasst.
Die Schweißsequenz und die Stromabgabe werden gesteuert, um Spritzer zu reduzieren, die durch die Verdampfung der Zinkbeschichtung entstehen, und übermäßige Schäden an der Beschichtung zu begrenzen. Der Prozess ist darauf ausgelegt, eine zuverlässige Verbindung zwischen Niet und Blech zu erreichen und gleichzeitig die Anforderungen an die Auszugsfestigkeit der Schweißnaht des Produkts zu erfüllen, wodurch manuelles Schleifen und Nacharbeiten reduziert werden.
Schweißparameter können als individuelle Produktionsrezepte gespeichert und bei Bedarf abgerufen werden. Dies reduziert die Abhängigkeit von der Erfahrung des Bedieners und trägt dazu bei, eine gleichbleibende Schweißqualität während der kontinuierlichen Mehrschichtproduktion aufrechtzuerhalten.
Das rezeptbasierte Parametermanagement trägt außerdem dazu bei, Schwankungen zwischen Produktionschargen zu reduzieren.
Die leitfähige Elektrodenbaugruppe, die Zylinder und das Kühlsystem werden entsprechend den Anforderungen der häufigen industriellen Produktion ausgewählt. Die Ausrüstung ist für längere Betriebszeiten unter geeigneten Arbeitsbedingungen ausgelegt.
Anpassungsfunktionen ermöglichen es der Maschine auch, bestimmte ähnliche Werkstücke durch den Austausch von Elektrodenhalterungen und Parameteranpassungen anzupassen, was die Vielseitigkeit der Ausrüstung erhöht.
Vor dem Versand wird die Maschine einer Vorabnahmeprüfung unterzogen. Nach der Lieferung an das Werk des Kunden sorgen die PDKJ-Ingenieure für die Installation, Inbetriebnahme und Prozessüberprüfung vor Ort sowie für Bedienerschulungen und Anleitungen zur routinemäßigen Wartung. Diese Unterstützung hilft dem Kunden, die Ausrüstung effizienter in die stabile Produktion zu bringen.
Nachdem die Druckerhöhungs-Punktschweißmaschine DTB-80S mit zwei Zylindern beim Kunden in Produktion ging, wurden folgende Verbesserungen erzielt:
Verbesserte Schweißkonsistenz: Eine stabile Elektrodenkraft und eine richtig abgestimmte Schweißsequenz trugen dazu bei, schwache Schweißnähte und spritzerbedingte Defekte zu reduzieren und die mit Schleifen und Nacharbeiten verbundenen Arbeitskosten zu kontrollieren.
Effizientere Positionierung des Werkstücks: Die optimierte Anordnung des Schweißkopfs und des Arbeitstisches löste Probleme bei der Werkstückfreigabe, verbesserte die Lade- und Positionierungseffizienz und unterstützte die Massenproduktionsanforderungen des Kunden besser.
Konsistentere Chargenqualität: Das rezeptbasierte Parametermanagement trug dazu bei, eine stabile Schweißqualität über mehrere Schichten hinweg aufrechtzuerhalten und unterstützte so die Qualitätskontrollanforderungen von Klavierhalterungsbestellungen für Märkte in Übersee.
Dieses Projekt demonstriert den Ansatz von PDKJ für maßgeschneiderte Widerstandsschweißgeräte: Bewertung des tatsächlichen Werkstücks, Anpassung der Maschinenstruktur und des Schweißprozesses sowie Bereitstellung von Inbetriebnahme und technischem Support, um Kunden dabei zu helfen, eine zuverlässige Produktion zu erreichen.
