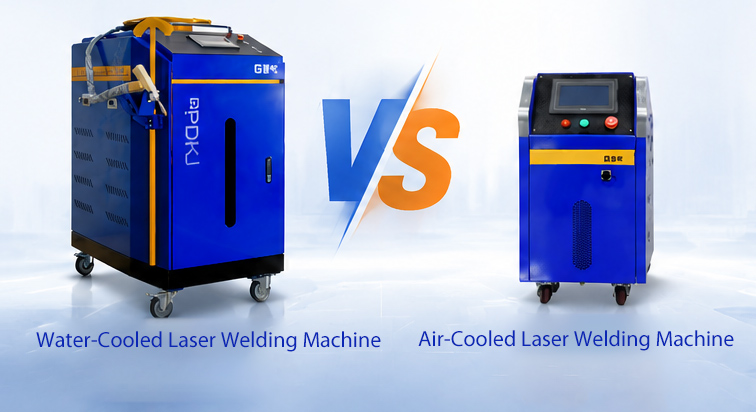

Luftgekühlt vs. Wassergekühlte Laserschweißmaschinen: Ein detaillierter Vergleich für verschiedene Anwendungen

Bei der Auswahl einer Laserschweißmaschine stehen viele Hersteller vor der Frage: Soll man sich für eine luftgekühlte oder eine wassergekühlte Laserschweißmaschine entscheiden?

Manche Käufer gehen davon aus, dass wassergekühlte Maschinen immer leistungsstärker sind oder bessere Schweißergebnisse liefern, andere bevorzugen luftgekühlte Modelle, weil sie kompakter sind und sich leichter bewegen lassen. In der Praxis ist keine der Kühlmethoden automatisch besser. Die richtige Wahl hängt vom Werkstückmaterial, der Materialstärke, der Schweißarbeitsbelastung, der Betriebsumgebung, dem Produktionszyklus und der Gerätekonfiguration ab.

Dieser Leitfaden vergleicht luftgekühlte und wassergekühlte Laserschweißmaschinen, um Herstellern bei der Auswahl der Ausrüstung zu helfen, die ihren tatsächlichen Produktionsanforderungen entspricht.

1. Was ist der Unterschied zwischen luftgekühlten und wassergekühlten Laserschweißmaschinen?

Der Hauptunterschied besteht darin, wie die Maschine die während des Betriebs entstehende Wärme abführt.

Luftgekühlte Laserschweißmaschine

Eine luftgekühlte Laserschweißmaschine nutzt Lüfter, Kühlkörper und ein Luftkühlsystem zur Wärmeableitung. Je nach Modell sind die Laserquelle und andere wärmeerzeugende Komponenten für den Betrieb innerhalb eines bestimmten Temperaturbereichs ausgelegt, ohne dass ein externer industrieller Wasserkühler erforderlich ist.

Luftgekühlte Modelle zeichnen sich im Allgemeinen durch eine kompakte Bauweise, weniger Kühlsystemkomponenten und eine einfache Installation aus. Viele handgeführte luftgekühlte Laserschweißmaschinen eignen sich für Hersteller, die flexible Bewegungen zwischen den Arbeitsplätzen benötigen oder häufig Kleinserien produzieren.

Zu den typischen Anwendungen gehören die Blechbearbeitung, Edelstahlprodukte, die Hardwareverarbeitung und Schweißaufgaben vor Ort, bei denen Mobilität und einfache Einrichtung wichtig sind.

Wassergekühlte Laserschweißmaschine

Eine wassergekühlte Laserschweißmaschine nutzt zirkulierendes Kühlmittel, um die Wärme von wichtigen Komponenten abzuleiten. Abhängig vom Gerätedesign kann das Kühlsystem einen speziellen Wasserkühler, eine Umwälzpumpe, Rohrleitungen und Temperaturkontrollkomponenten umfassen.

Wasserkühlung wird häufig in Geräten eingesetzt, die für höhere thermische Belastungen oder längere Produktionszyklen ausgelegt sind. Bei richtiger Konfiguration kann es dazu beitragen, bei anspruchsvollen Anwendungen stabile Betriebstemperaturen aufrechtzuerhalten.

Wassergekühlte Laserschweißmaschinen eignen sich häufig für feste Produktionsstationen, längere Betriebszeiten und automatisierte Schweißsysteme. Ihre tatsächliche Leistung hängt jedoch von der Laserquelle, der Kühlkapazität, dem Schweißkopf und dem gesamten Maschinendesign ab – nicht nur von der Kühlmethode.

2. Luftgekühlte vs. wassergekühlte Laserschweißmaschinen: Hauptunterschiede

Die folgende Tabelle fasst die wichtigsten Unterschiede zusammen, die Käufer berücksichtigen sollten.

Dabei handelt es sich eher um allgemeine Merkmale als um absolute Regeln. Verschiedene Modelle können in Größe, Leistung, Kühlkapazität und Nennarbeitszyklus erheblich variieren. Überprüfen Sie immer die Angaben des Herstellers, bevor Sie eine endgültige Entscheidung treffen.

3. Wann sollten Sie sich für ein luftgekühltes Laserschweißgerät entscheiden?

Eine luftgekühlte Laserschweißmaschine ist eine Überlegung wert, wenn Flexibilität, einfache Installation und komfortable Bedienung für Ihren Produktionsprozess wichtig sind.

3.1 Kleinserien- und Mehrsortenproduktion

Hersteller, die unterschiedliche Produkte in kleinen Chargen verarbeiten, müssen häufig Geräte zwischen Werkstücken oder Arbeitsstationen bewegen. Ein kompaktes, handgeführtes, luftgekühltes Laserschweißgerät kann diesen Prozess vereinfachen und den Bedarf an einer speziellen Kühleinrichtung reduzieren.

Zu den typischen Anwendungen gehören Edelstahlschränke, Blechkomponenten, Metallgehäuse, Hardwareprodukte und kundenspezifische Fertigung.

3.2 Schweißen vor Ort oder mobil

Für Werkstätten, in denen die Werkstücke groß, schwer zu bewegen oder über mehrere Arbeitsbereiche verteilt sind, kann die Mobilität ein erheblicher Vorteil sein.

Eine luftgekühlte Maschine lässt sich möglicherweise leichter versetzen, sofern Gewicht, Kabellänge, Stromversorgung und Arbeitsumgebung den Anforderungen der Anwendung entsprechen.

3.3 Produktionslinien mit mäßiger Auslastung

Manche Hersteller benötigen keine Laserschweißmaschine, um dauerhaft mit maximaler Nennleistung zu arbeiten. Wenn Arbeitsaufwand, Schweißdauer und Produktionszyklus innerhalb der spezifizierten Betriebsgrenzen der Maschine liegen, kann ein luftgekühltes Modell eine praktische Option sein.

Allerdings sollten Käufer die Geräte nicht allein aufgrund der Kühlmethode auswählen. Der Nennarbeitszyklus, die Umgebungstemperaturgrenzen und die Betriebsanforderungen des Herstellers müssen alle berücksichtigt werden.

3.4 Käufer, die eine einfachere Installation wünschen

Luftgekühlte Geräte können je nach Modell den Bedarf an separaten Kühlsystemkomponenten reduzieren. Dies kann die Installation vereinfachen und den Geräteeinsatz komfortabler machen.

Überprüfen Sie vor dem Kauf die erforderliche Stromversorgung, die Belüftungsbedingungen, die Sicherheitsbestimmungen und den verfügbaren Arbeitsbereich.

4. Wann sollten Sie sich für ein wassergekühltes Laserschweißgerät entscheiden?

Eine wassergekühlte Laserschweißmaschine kann besser geeignet sein, wenn die Produktion eine höhere thermische Belastung, längere Betriebszeiten oder einen festen und gut organisierten Fertigungsprozess erfordert.

4.1 Lange Betriebsstunden und kontinuierliche Produktion

In der Massenproduktion muss die Schweißmaschine möglicherweise über längere Zeiträume während der Schicht in Betrieb sein. Ein ordnungsgemäß ausgelegtes Wasserkühlungssystem kann dabei helfen, Wärme abzuleiten und die Betriebstemperaturen innerhalb des angegebenen Bereichs zu halten.

Der Schlüssel besteht darin, die Laserquelle, die Kühlkapazität, den Schweißkopf und den Arbeitszyklus der Maschine an die tatsächliche Arbeitsbelastung anzupassen. Eine Wasserkühlung allein garantiert keinen uneingeschränkten Dauerbetrieb.

4.2 Schweißanwendungen mit höherer Leistung

Einige Laserschweißsysteme mit höherer Leistung erzeugen erhebliche Wärme und erfordern daher eine entsprechend ausgelegte Kühllösung.

Für diese Anwendungen kann eine wassergekühlte Konfiguration geeignet sein, die erforderliche Kühlmethode muss jedoch anhand der Spezifikationen der ausgewählten Laserquelle und der gesamten Maschine bestätigt werden.

Gehen Sie nicht davon aus, dass jede Hochleistungsmaschine eine Wasserkühlung verwenden muss oder dass jede luftgekühlte Maschine eine geringe Leistung hat. Die verfügbaren Konfigurationen hängen vom Produktdesign und den Nennbetriebsbedingungen ab.

4.3 Feste Arbeitsplätze und automatisierte Produktionslinien

Wassergekühlte Laserschweißmaschinen werden häufig an festen Arbeitsplätzen, Roboterschweißzellen und automatisierten Produktionslinien eingesetzt.

Beispielsweise können Hersteller Laserschweißgeräte in Systeme für Blechbaugruppen, Elektrogehäuse, Automobilkomponenten oder andere Produkte integrieren, die wiederholbare Schweißzyklen erfordern.

Bei der Planung der Automatisierung sollten Käufer das gesamte System bewerten, einschließlich Laserquelle, Schweißkopf, Roboter oder Bewegungssystem, Vorrichtung, Kühlausrüstung, Sicherheitsgehäuse und Produktionssteuerungssystem.

4.4 Anwendungen mit hohen Anforderungen an das Wärmemanagement

Wenn ein Prozess eine hohe Arbeitsbelastung oder strenge Temperaturkontrollanforderungen erfordert, wird das Kühlsystem zu einem wichtigen Bestandteil der Gesamtauswahl der Ausrüstung.

Käufer sollten den erforderlichen Kühlmitteltyp, die Durchflussrate, den Temperaturbereich, die Wartungsintervalle und die Installationsbedingungen beim Gerätehersteller überprüfen. Diese Details tragen dazu bei, vermeidbare Ausfallzeiten zu vermeiden und eine stabile Produktion zu unterstützen.

5. Beeinflusst die Kühlmethode die Qualität des Laserschweißens?

Die Kühlmethode kann das Wärmemanagement der Ausrüstung beeinflussen, hat jedoch keinen direkten Einfluss auf die endgültige Schweißqualität.

Die Schweißergebnisse hängen von mehreren Faktoren ab, darunter:

• Werkstückmaterial: Edelstahl, Kohlenstoffstahl, verzinktes Blech, Aluminiumlegierung und andere Materialien weisen unterschiedliche thermische und Schweißeigenschaften auf.

• Materialstärke: Dünne Bleche und dickere Bauteile erfordern möglicherweise unterschiedliche Leistungsstufen, Schweißgeschwindigkeiten und Prozesseinstellungen.

• Laserleistung und Stabilität: Die ausgewählte Laserquelle muss zur erforderlichen Eindringtiefe, Schweißnahtoptik und Produktionsgeschwindigkeit passen.

• Schweißkopf- und Strahlsteuerung: Die optische Konfiguration und die Strahlbewegung können das Schweißprofil und die Wärmeverteilung beeinflussen.

• Schweißgeschwindigkeit und Prozessparameter: Falsche Einstellungen können zu unvollständigem Einbrand, übermäßiger Wärmezufuhr, Spritzern oder Verformung führen.

• Verbindungspassung und Oberflächenzustand: Lücken, Verunreinigungen, Beschichtungen und eine inkonsistente Werkstückpositionierung können die Schweißergebnisse beeinträchtigen.

• Schutzgas und Vorrichtungen: Eine geeignete Gasauswahl und eine zuverlässige Positionierung können zur Verbesserung der Prozesskonsistenz beitragen.

Aus diesem Grund sollten Käufer Schweißproben unter realistischen Produktionsbedingungen bewerten, anstatt eine Maschine nur anhand ihrer Kühlmethode oder Nennleistung zu beurteilen.

6. Was sind die Kostenunterschiede zwischen luftgekühlten und wassergekühlten Maschinen?

Der Kaufpreis ist nur ein Teil der Gesamtbetriebskosten. Hersteller sollten auch Installation, Energieverbrauch, Wartung, Produktionseffizienz und mögliche Ausfallzeiten berücksichtigen.

Erstinvestition

Luftgekühlte Geräte haben möglicherweise einen einfacheren Gesamtaufbau, da nicht immer ein separater Industriekühler erforderlich ist. Dies kann je nach Modell den Installationsaufwand reduzieren.

Für wassergekühlte Geräte können zusätzliche Kühlsystemkomponenten und Installationsanforderungen erforderlich sein. Der tatsächliche Preisunterschied hängt jedoch von der Laserquelle, der Nennleistung, dem Schweißkopf, dem Automatisierungsgrad und der Maschinenkonfiguration ab.

Betriebskosten

Beide Typen verbrauchen Strom und ihr Gesamtenergieverbrauch hängt von der Laserquelle, dem Kühlsystem, den Betriebsbedingungen und der Produktionsauslastung ab.

Eine wassergekühlte Maschine benötigt möglicherweise zusätzliche Energie für ihr Kühl- und Zirkulationssystem. Eine luftgekühlte Maschine verbraucht auch Strom über ihre Kühlventilatoren. Käufer sollten den Nennverbrauch des gesamten Systems und die erwarteten Betriebsstunden vergleichen, anstatt davon auszugehen, dass der Betrieb eines Typs immer weniger kostet.

Instandhaltungskosten

Luftgekühlte Maschinen erfordern eine regelmäßige Inspektion von Lüftern, Luftkanälen und anderen Kühlkomponenten, um eine effektive Wärmeableitung zu gewährleisten.

Wassergekühlte Maschinen erfordern möglicherweise zusätzliche Überprüfungen des Kühlmittelzustands, der Filter, Schläuche, Pumpen und der Kühlerleistung. Das Kühlmittel muss gemäß den Anweisungen des Herstellers gewartet werden.

Keines der Systeme ist wartungsfrei. Regelmäßige Inspektionen und entsprechende Wartung können dazu beitragen, unerwartete Unterbrechungen zu reduzieren.

Kosten für Ausfallzeiten

Bei Herstellern, die eine Massenproduktion betreiben, können unerwartete Geräteausfälle Auswirkungen auf Lieferpläne und Produktionskosten haben.

Die wichtigere Frage ist nicht nur, welche Maschine einen günstigeren Anschaffungspreis hat, sondern welche Konfiguration den geforderten Produktionszyklus zuverlässig und wirtschaftlich erfüllen kann.

Eine anfangs kostengünstige Maschine ist möglicherweise nicht die kostengünstigste Option, wenn sie die tatsächliche Arbeitsbelastung nicht bewältigen kann.

7. So wählen Sie die richtige Laserschweißmaschine für Ihre Produktion aus

Bevor Käufer ein Angebot anfordern, sollten sie die folgenden Anforderungen klären.

Schritt 1: Identifizieren Sie das Werkstückmaterial und die Dicke

Listen Sie die zu schweißenden Materialien, ihre Dickenbereiche, Verbindungsstrukturen und erforderlichen Schweißpositionen auf. Wenn es sich um mehrere Materialien oder Dicken handelt, stellen Sie repräsentative Muster zur Verfügung.

Schritt 2: Definieren Sie das Produktionsvolumen und den Betriebszyklus

Bestimmen Sie die erwartete Tagesleistung, die Betriebsstunden pro Schicht, die Schweißzeit pro Werkstück und den erforderlichen Produktionszyklus.

Eine Maschine, die zeitweise für die kundenspezifische Fertigung verwendet wird, erfordert möglicherweise eine andere Konfiguration als eine Maschine, die über längere Zeiträume in einer Massenproduktionslinie läuft.

Schritt 3: Entscheiden Sie, ob Portabilität oder feste Installation wichtiger ist

Wenn die Maschine zwischen Arbeitsplätzen bewegt werden muss, kann ein kompaktes, luftgekühltes Modell eine Überlegung wert sein.

Soll die Maschine in einer festen Produktionszelle installiert oder in ein automatisiertes System integriert werden, kann je nach erforderlicher Arbeitsbelastung und Ausstattungsspezifikation auch eine wassergekühlte Konfiguration sinnvoll sein.

Schritt 4: Bestätigen Sie die Anforderungen an Leistung, Arbeitszyklus und Kühlung

Vergleichen Sie die Nennleistung des Lasers, die empfohlenen Betriebsbedingungen, den Arbeitszyklus, die Kühlkapazität und die Umgebungstemperaturgrenzen.

Wählen Sie eine Maschine nicht allein aufgrund ihrer Leistung. Eine geeignete Konfiguration muss Schweißleistung, Betriebsstabilität, Produktionsanforderungen und Gesamtkosten in Einklang bringen.

Schritt 5: Automatisierungsanforderungen bewerten

Beim manuellen Schweißen können Tragbarkeit, Bedienerergonomie und einfache Einstellung wichtig sein.

Für die automatisierte Produktion sollten Käufer außerdem Vorrichtungsdesign, Roboter- oder Bewegungssystemkompatibilität, Zykluszeit, Sicherheitsschutz und Integration in die bestehende Produktionslinie bewerten.

Schritt 6: Führen Sie vor dem Kauf Schweißtests durch

Die tatsächliche Leistung einer Maschine sollte anhand der Werkstücke des Kunden überprüft werden.

Mithilfe von Probentests können Sie das Aussehen, die Eindringung, die Verformung, die Spritzer, die Konsistenz und die Verarbeitungszeit der Schweißnaht beurteilen. Darüber hinaus ermöglicht es dem Hersteller, basierend auf der tatsächlichen Anwendung eine geeignete Maschinenkonfiguration zu empfehlen.

Durch die Bereitstellung von Mustern und klaren Produktionsanforderungen vor dem Kauf kann das Risiko verringert werden, dass Geräte ausgewählt werden, die nicht den Erwartungen entsprechen.

8. Häufige Missverständnisse bei der Auswahl einer Laserschweißmaschine

Irrtum 1: Wassergekühlte Maschinen sind immer besser.

Nicht unbedingt. Eine wassergekühlte Maschine ist möglicherweise für anspruchsvolle Betriebsbedingungen geeignet, bietet jedoch möglicherweise nicht für jede Anwendung praktische Vorteile. Die richtige Wahl hängt von der tatsächlichen Arbeitsbelastung und den Maschinenspezifikationen ab.

Irrtum 2: Luftgekühlte Maschinen eignen sich nur für Anwendungen mit geringer Leistung.

Dies trifft nicht allgemein zu. Für unterschiedliche Anwendungen und Leistungsstufen stehen luftgekühlte Konfigurationen zur Verfügung. Käufer sollten die Nennspezifikationen des jeweiligen Modells überprüfen.

Irrtum Nr. 3: Wasserkühlung bedeutet, dass die Maschine ohne Einschränkungen im Dauerbetrieb arbeiten kann.

Für jede Maschine gelten definierte Betriebsbedingungen und Wartungsanforderungen. Der Dauerbetrieb muss innerhalb der spezifizierten Grenzen der Laserquelle, des Kühlsystems, des Schweißkopfes und anderer Komponenten bleiben.

Irrtum 4: Maschinen mit gleicher Nennleistung liefern die gleichen Schweißergebnisse.

Die Schweißqualität hängt auch von der Laserquelle, dem optischen System, dem Schweißkopf, den Prozesseinstellungen, dem Material, der Verbindungsstruktur sowie den Bediener- oder Automatisierungsbedingungen ab.

Irrtum Nr. 5: Der niedrigste Einkaufspreis bedeutet die niedrigsten Gesamtkosten.

Installation, Wartung, Produktionseffizienz, Verbrauchsmaterialien und Ausfallzeiten wirken sich alle auf die Gesamtbetriebskosten aus. Die Ausrüstung sollte anhand des langfristigen Produktionsbedarfs bewertet werden, nicht nur anhand des ursprünglichen Angebots.

9. Wählen Sie eine Laserschweißlösung, die Ihren tatsächlichen Anforderungen entspricht

Für Hersteller, die luftgekühlte und wassergekühlte Laserschweißmaschinen vergleichen, ist der beste Ausgangspunkt die Beurteilung des Werkstücks, der Materialstärke, des Produktionsvolumens, der Betriebsstunden, der erforderlichen Schweißqualität und des Automatisierungsgrads.

Eine luftgekühlte Laserschweißmaschine kann eine praktische Wahl für flexible Produktion, mobiles Schweißen und Anwendungen sein, bei denen eine bequeme Installation wichtig ist. Eine wassergekühlte Laserschweißmaschine kann für höhere thermische Belastungen, längere Betriebszyklen und bestimmte stationäre oder automatisierte Produktionsanwendungen geeignet sein.

Die endgültige Entscheidung sollte auf den technischen Spezifikationen der Maschine und den überprüften Schweißergebnissen basieren – und nicht nur auf der Kühlmethode, der Nennleistung oder dem Kaufpreis.
