Notfall-Fehlerbehebung für Schweißgeräte: Wie kann ein Bildverarbeitungssystem vorübergehend neu kalibriert werden, wenn eine Roboter-Laserschweißmaschine ausfällt?

Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2026-09-02 Herkunft:Powered

erkundigen

Beim Roboter-Laserschweißen wird das Vision-System üblicherweise zur Werkstückerkennung, Schweißnahtpositionierung, Positionsabweichungserkennung und anderen Funktionen eingesetzt. Wenn das Vision-System ausfällt, sich die Positionierung verschiebt, das Kamerabild abnormal wird oder sich die Beziehung zwischen den Vision-Koordinaten und den Roboterkoordinaten ändert , kann es sein, dass der Roboter nicht die richtige Schweißposition findet. Dies kann zu Schweißnahtabweichungen, Produktionsunterbrechungen oder sogar Kollisionen zwischen Werkstücken und Geräten führen.

Wenn der professionelle Service-Support vorübergehend nicht verfügbar ist, können grundlegende Fehlerbehebung und vorübergehende Kalibrierung manchmal zur Wiederherstellung der Produktion beitragen. Allerdings sollte die temporäre Kalibrierung vor allem bei geringen und stabilen Positionierungsabweichungen zum Einsatz kommen . Wenn das Problem die Kamera, den Roboter, den Laserschweißkopf, die Steuerung oder das Sicherheitssystem betrifft, ist professioneller technischer Support statt unbefugter Anpassung empfehlenswert.

1. Warum fällt ein Roboter-Laserschweiß-Bildverarbeitungssystem aus?

Ein typisches Roboter-Laserschweiß-Bildverarbeitungssystem kann eine Industriekamera, ein Objektiv, eine Lichtquelle, Bildverarbeitungssoftware, ein Kommunikationsmodul und ein Roboterkoordinatensystem umfassen.

Zu den häufigsten Ursachen für Sehpositionierungsprobleme gehören:

Staub- oder Ölverschmutzung auf dem Kameraobjektiv
Änderungen der Werkstückposition
Erhebliche Änderungen in der Umgebungsbeleuchtung
Leichte Verschiebung der Kameramontageposition
Falsche Sehparameter
Abnormale Kalibrierungsdaten
Veränderungen in der Beziehung zwischen Vision und Roboterkoordinaten
Kommunikationsprobleme
Fehler der Kamera oder des Vision-Controllers

Wenn das Bildverarbeitungssystem nicht mehr ordnungsgemäß funktioniert, sollte daher zunächst festgestellt werden, ob das Problem mit dem Bild, dem Erkennungsprozess oder dem Koordinatensystem zusammenhängt.

2. Schritt eins: Bestätigen Sie, ob das Bildverarbeitungssystem tatsächlich ausgefallen ist

Wenn sich die Schweißposition plötzlich ändert, ändern Sie das Roboterprogramm nicht sofort. Überprüfen Sie zunächst den aktuellen Status des Vision-Systems.

Überprüfen Sie das Kamerabild

Öffnen Sie die Vision-Software oder die Überwachungsschnittstelle und prüfen Sie, ob das Werkstück korrekt angezeigt werden kann.

Wenn das Bild völlig schwarz oder verzerrt ist oder die Kamera keine Verbindung herstellen kann, überprüfen Sie zunächst die Stromversorgung und die Kommunikationsverbindung der Kamera, anstatt eine Koordinatenkalibrierung durchzuführen.

Überprüfen Sie die Linse und das Schutzglas

Beim Laserschweißen entstehen Rauch, Staub und Metallpartikel. Verschmutzungen auf der Linse oder dem Schutzglas können die Werkstückerkennung beeinträchtigen.

Reinigen Sie die relevanten optischen Komponenten gemäß den Wartungsanweisungen des Geräteherstellers.

Überprüfen Sie die Werkstückposition

Überprüfen Sie, ob das Werkstück genauso positioniert ist wie bei der normalen Produktion.

Eine Änderung der Vorrichtungs- oder Werkstückposition kann dazu führen, dass das Bildverarbeitungssystem einen anderen Standort erkennt.

Überprüfen Sie das Erkennungsergebnis

Wenn das Kamerabild normal ist, die erkannte Position jedoch falsch ist, ist möglicherweise eine weitere Überprüfung der Sichtparameter und der Koordinatenbeziehung erforderlich.

3. Schritt zwei: Reinigen Sie die Linse und überprüfen Sie die Erkennung erneut

Einige Probleme bei der Sichtpositionierung werden nicht durch Kalibrierungsdaten, sondern durch Verschmutzung im Sichtfeld der Kamera verursacht.

Befolgen Sie vor der Reinigung die Sicherheitsverfahren für die Ausrüstung und stellen Sie sicher, dass die betreffende Ausrüstung ausgeschaltet ist.

Überprüfen:

Industriekameraobjektiv
Schutzglas
Objektivumgebung
Kamerahalterung
Hindernisse im Sichtfeld der Kamera

Führen Sie nach der Reinigung den Bilderkennungsprozess erneut mit demselben Standardwerkstück durch.

Wenn die Erkennung wieder normal ist, müssen die Sehkalibrierungsparameter normalerweise nicht geändert werden.

4. Schritt drei: Überprüfen Sie, ob sich die Kameraposition geändert hat

Wenn das Kamerabild normal aussieht, sich die erkannte Position jedoch verschoben hat, überprüfen Sie die physische Installationsposition der Kamera.

Angenommen, das Vision-System hat zuvor die Schweißnahtmitte korrekt erkannt, aber alle Werkstücke weisen jetzt einen konsistenten Versatz in die gleiche Richtung auf.

Überprüfen Sie in diesem Fall:

Kamerahalterung
Befestigungsschrauben für die Kamera
Objektivposition
Position des Laserschweißkopfes
Position des Endeffektors des Roboters
Position der Werkstückhalterung

Wenn sich die Kamera physisch bewegt hat, ist die ursprüngliche Kalibrierungsbeziehung möglicherweise nicht mehr genau.

Kompensieren Sie den Fehler nicht einfach durch Ändern der Roboterkoordinaten. Andernfalls kann es später schwieriger werden, das System neu zu kalibrieren.

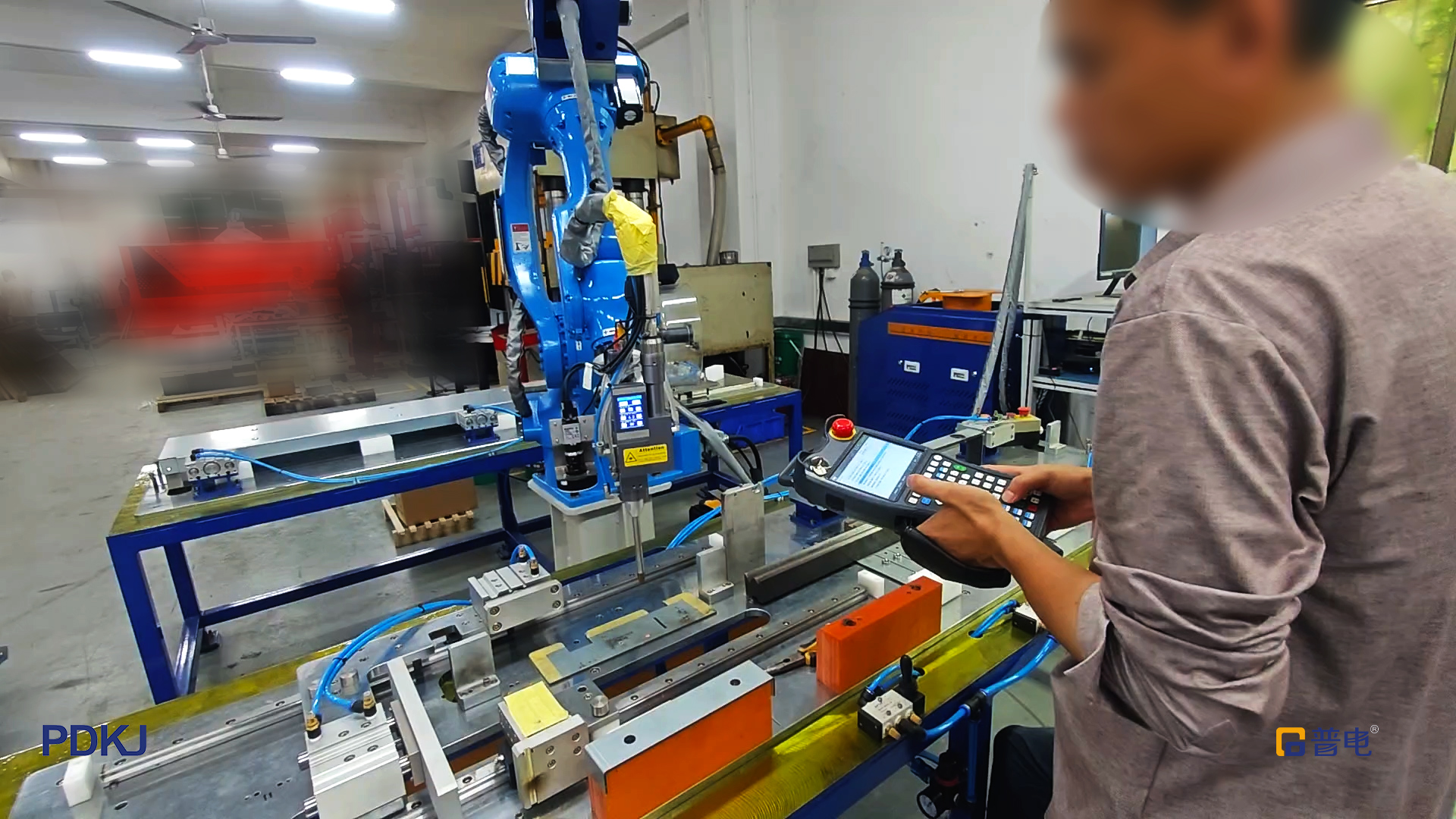

5. Schritt vier: Verwenden Sie ein Standardwerkstück für die vorübergehende Kalibrierung

Wenn das Bildverarbeitungssystem Bilder erfassen und das Werkstück normal erkennen kann, es jedoch eine kleine und konsistente Koordinatenabweichung gibt, kann ein Standardwerkstück oder ein Kalibrierungsziel für die Grundkalibrierung verwendet werden.

Der allgemeine Prozess ist:

Fixieren Sie das Standardziel → Führen Sie eine visuelle Erkennung durch → Ermitteln Sie die Sichtkoordinaten → Vergleichen Sie sie mit den tatsächlichen Roboterkoordinaten → Identifizieren Sie die Abweichung → Führen Sie eine Kalibrierung gemäß dem Geräteverfahren durch.

Wenn das Vision-System beispielsweise stets den richtigen Referenzpunkt erkennt, der Roboter sich jedoch zu einer Position mit einem kleinen festen Versatz bewegt, können die X- und Y-Abweichungen ausgewertet werden.

Befolgen Sie bei kleinen, stabilen Abweichungen das vom Hersteller angegebene Kalibrierungsverfahren.

Ändern Sie Sichtparameter oder Roboterkoordinaten nicht willkürlich, allein aufgrund Ihrer Erfahrung. Bildverarbeitungssysteme, Robotersteuerungen und Softwarestrukturen unterscheiden sich von Hersteller zu Hersteller.

6. Schritt fünf: Überprüfen Sie, ob Vision und Roboterkoordinaten übereinstimmen

Der Positionierungsprozess einer Roboter-Laserschweißmaschine beinhaltet die Umrechnung zwischen verschiedenen Koordinatensystemen.

Eine vereinfachte Beziehung kann wie folgt verstanden werden:

Kamerakoordinaten → Werkstückkoordinaten → Roboterkoordinaten → Laserschweißposition

Wenn sich ein Teil dieser Koordinatenbeziehung ändert, kann es sein, dass der Roboter das Werkstück zwar korrekt erkennt, aber dennoch an der falschen Stelle schweißt.

Wenn das Vision-System beispielsweise eine Schweißnaht korrekt erkennt, der Roboter sich jedoch ständig in eine versetzte Position bewegt, sollte die Koordinatentransformation zwischen Vision und Roboter überprüft werden.

Wenn das Gerät über eine automatische Kalibrierungsfunktion verfügt, befolgen Sie das Kalibrierungsverfahren der Maschine.

Wenn keine automatische Kalibrierung verfügbar ist, sollte die Kalibrierung von Fachpersonal mit Erfahrung in Robotik und Bildverarbeitung durchgeführt werden.

7. Schritt sechs: Überprüfen Sie, ob die Sehparameter versehentlich geändert wurden

Eine weitere häufige Situation ist:

Die Vision-Hardware funktioniert normal, aber ein Vision-Programmparameter wurde geändert.

Zu den potenziell betroffenen Parametern gehören:

Belichtung
Gewinnen
Erkennungsschwelle
Erkennungsregion
Einstellungen zur Kantenerkennung
Vorlagenparameter
Auswahl des Produktprogramms

Wenn das System vor einem Produktwechsel, Schichtwechsel oder einer Softwareanpassung normal funktionierte, prüfen Sie, ob Sichteinstellungen geändert wurden.

Für verifizierte Produktionsprogramme wird empfohlen, Backups zu führen und entsprechende Zugriffsberechtigungen einzurichten, um versehentliche Änderungen kritischer Parameter zu verhindern.

8. Warum sollten Sie es vermeiden, das Roboterschweißprogramm einfach zu ändern?

Dies ist ein häufiger Fehler bei der Behebung von Sehpositionierungsproblemen.

Angenommen, der Roboter hat ursprünglich korrekt geschweißt, aber die Schweißposition hat sich jetzt um 2 mm verschoben. Ein Bediener kann einfach alle Schweißpunkte des Roboters um 2 mm verschieben.

Dadurch kann die Schweißposition vorübergehend wiederhergestellt werden, das eigentliche Problem kann jedoch folgende Ursachen haben:

Kamerabewegung
Änderungen der Kalibrierungsdaten
Vorrichtungsbewegung
Koordinatentransformationsprobleme
Positionsänderungen des Endeffektors des Roboters

Wenn die Grundursache nicht behoben wird, kann eine Änderung des Roboterprogramms zu einer noch größeren Diskrepanz zwischen dem Bildverarbeitungssystem und dem Roboterkoordinatensystem führen.

Ein besserer Ansatz ist:

Identifizieren Sie zunächst die Ursache der Abweichung und bestimmen Sie dann, ob das Bildverarbeitungssystem, die Vorrichtung, die Koordinatenkalibrierung oder das Roboterprogramm angepasst werden müssen.

9. Was ist nach der vorübergehenden Wiederherstellung der Produktion zu tun?

Selbst wenn die Schweißposition durch eine vorübergehende Kalibrierung wiederhergestellt wird, wird nicht empfohlen, sofort zur Produktion im vollen Umfang zurückzukehren.

Ein schrittweiser Verifizierungsprozess ist besser:

Einzelteilprüfung → Dauerprüfung → Stichprobenprüfung → Normale Produktion

Überprüfen:

Genauigkeit der Schweißposition
Stabilität der Schweißnahtführung
Aussehen der Schweißnaht
Schweißabweichung
Konsistenz der Werkstückpositionierung
Stabilität der visuellen Erkennung im Dauerbetrieb

Bleibt die Positionierung im Dauertest stabil, kann die Produktion schrittweise wieder normalisiert werden.

10. Wann sollten Sie es vermeiden, eine vorübergehende Kalibrierung selbst durchzuführen?

Nicht jedes Sehproblem sollte von Produktionsmitarbeitern gelöst werden.

Professioneller technischer Support wird empfohlen, wenn:

Die Kamera kann keine Verbindung herstellen
Der Vision Controller meldet einen Hardwarefehler
Kalibrierungsdaten sind verloren gegangen
Die Kamera oder das Objektiv ist zusammengestoßen
Der Roboter ist kollidiert
Der Laserschweißkopf hat sich bewegt
Der Nullpunkt oder die mechanischen Parameter des Roboters sind abnormal
Die visuelle Erkennung nimmt weiterhin erheblich ab
Die Maschine meldet einen Sicherheitsalarm
Die Auswirkungen von Parameteränderungen können nicht bestätigt werden

Insbesondere sollten Probleme im Zusammenhang mit dem Roboter, der Laserquelle, dem Sicherheitskreis oder kritischen Kalibrierungsdaten nicht durch Versuch-und-Irrtum-Anpassungen gelöst werden, nur um die Produktion wieder aufzunehmen.

11. Wie können Ausfälle von Bildverarbeitungssystemen reduziert werden?

Vorbeugende Wartung ist effektiver als die Fehlerbehebung nach einem Fehler.

Reinigen Sie das Vision-System regelmäßig

Erstellen Sie entsprechend der Produktionsumgebung einen Reinigungs- und Inspektionsplan für Linsen und Schutzglas.

Sichern Sie die Kameramontagestruktur

Überprüfen Sie regelmäßig die Kamerahalterungen und Befestigungsschrauben, um Positionsänderungen durch Vibrationen zu vermeiden.

Sichern Sie die Kalibrierungsdaten

Sichern Sie validierte Vision-Programme, Kalibrierungsparameter und Roboterprogramme.

Verwalten Sie den Operatorzugriff

Beschränken Sie unbefugte Änderungen an kritischen Bildverarbeitungsparametern und Roboterprogrammen.

Führen Sie eine regelmäßige Genauigkeitsüberprüfung durch

Verwenden Sie ein Standardwerkstück oder ein Kalibrierungsziel, um regelmäßig die Beziehung zwischen visueller Erkennung und der tatsächlichen Roboterposition zu überprüfen.

Pflegen Sie Geräteaufzeichnungen

Erfassen Sie Sichtfehler, Parameteränderungen, Kalibrierungsaktivitäten und Wartungsarbeiten, um die zukünftige Fehlerbehebung zu erleichtern.

12. Was sollten Sie bei der Auswahl einer Roboter-Laserschweißmaschine beachten?

Bei Roboter-Laserschweißanwendungen, bei denen es um Bildpositionierung, Schweißnahterkennung oder komplexe Schweißpfade geht, sollte das Bildverarbeitungssystem nicht als unabhängige Kamera behandelt werden.

Es muss mit dem zusammenarbeiten Roboter, dem Laserschweißkopf, dem Steuerungssystem, der Werkstückhalterung und dem Schweißprozess .

Bei der Auswahl einer Roboter-Laserschweißmaschine sollten Hersteller Folgendes berücksichtigen:

Vision-Positionierungsmethode
Erkennungsgenauigkeit
Kalibrierungsmethode
Koordinatentransformation
Softwarebetrieb
Alarmfunktionen
Datensicherung
Technische Unterstützung
Integration in den Schweißprozess

Bei kundenspezifischen Automatisierungsprojekten ist die tatsächliche Prüfung des Werkstücks vor der endgültigen Konfiguration der Ausrüstung besonders wichtig.
