Wie wählt man eine Widerstandsschweißmaschine aus: Leistung oder Schweißverfahren?

Beim Kauf eines Widerstandsschweißgeräts achten viele Hersteller zunächst auf Nennleistung, Preis und Marke. Einige Käufer gehen davon aus, dass eine Maschine mit höherer Leistung immer stärkere Schweißnähte und eine bessere Leistung liefert. Nach der Installation können jedoch Probleme wie schwache Schweißnähte, übermäßige Spritzer, Verformung des Werkstücks oder inkonsistente Schweißergebnisse auftreten.

Diese Probleme werden nicht unbedingt durch unzureichende Leistung verursacht.

Die Wahl des richtigen Widerstandsschweißgeräts erfordert mehr als nur den Vergleich der Leistungswerte. Der Schweißprozess, das Werkstückmaterial, die Dicke, die Verbindungsstruktur, das Elektrodendesign und die Produktionsanforderungen müssen berücksichtigt werden.

Die Leistung ist eine wichtige Gerätespezifikation, kann jedoch eine ordnungsgemäße Bewertung des Schweißprozesses nicht ersetzen. Wie sollten Hersteller also eine geeignete Widerstandsschweißmaschine auswählen? Welche Faktoren sind bei der Auswahl der Ausrüstung für die industrielle Produktion am wichtigsten?

1. Warum Strom allein bei der Auswahl einer Widerstandsschweißmaschine nicht ausreicht

Beim Widerstandsschweißen entsteht Wärme, wenn ein elektrischer Strom durch den Widerstand der Werkstückkontaktfläche fließt. Unter geeigneten Elektrodendruck- und Schweißbedingungen bildet diese Wärme eine Schweißnaht.

Das Endergebnis hängt von mehreren Faktoren ab, darunter Schweißstrom, Schweißzeit, Elektrodenkraft, Elektrodengeometrie, Werkstückmaterial und Oberflächenzustand.

Wenn man eine Maschine nur auf der Grundlage ihrer Nennleistung auswählt, kann es passieren, dass wichtige Produktionsanforderungen außer Acht gelassen werden.

Beispielsweise haben Edelstahl, Weichstahl, verzinktes Blech und Aluminiumlegierungen unterschiedliche elektrische und thermische Eigenschaften. Sie erfordern möglicherweise unterschiedliche Schweißparameter und Gerätekonfigurationen. Selbst wenn zwei Maschinen die gleiche Nennleistung haben, kann sich ihre Schweißleistung je nach Werkstück und Schweißverfahren deutlich unterscheiden.

Auch die Anforderungen an die Ausrüstung variieren zwischen Einzelpunktschweißen, Mehrpunktschweißen, manuellem Betrieb und automatisierter Produktion. Diese Anwendungen erfordern möglicherweise unterschiedliche Stromversorgungen, mechanische Strukturen, Steuerungssysteme, Vorrichtungen und Produktionszyklen.

Daher sollte die Nennleistung als ein Auswahlkriterium und nicht als alleinige Grundlage für den Kauf einer Widerstandsschweißmaschine betrachtet werden.

2. Sechs Schlüsselfaktoren, die bei der Auswahl einer Widerstandsschweißmaschine zu berücksichtigen sind

2.1 Werkstückmaterial und -dicke

Material und Dicke sind die Ausgangspunkte für die Auswahl der Ausrüstung.

Verschiedene Metalle haben unterschiedliche elektrische Widerstände, Wärmeleitfähigkeiten und Oberflächeneigenschaften. Diese Eigenschaften beeinflussen den erforderlichen Schweißstrom, die Schweißzeit, die Elektrodenkraft und das Elektrodenmaterial.

Bevor Sie ein Angebot anfordern, klären Sie folgende Informationen:

• Werkstückmaterial wie Kohlenstoffstahl, Edelstahl, verzinkter Stahl oder Aluminiumlegierung.

• Dicke jeder Schicht und Gesamtdicke der geschweißten Baugruppe.

• Werkstücktyp, z. B. Blech, Draht, Rohr oder andere Metallkomponenten.

• Ob das Material beschichtet, plattiert oder mit einer speziellen Oberflächenbehandlung versehen ist.

• Erforderliche Schweißnahtfestigkeit, Aussehen und Verformungsgrenzen.

Wenn Material, Dicke oder Werkstückstruktur ungewöhnlich sind, sollten Probeschweißungen durchgeführt werden, bevor die Gerätekonfiguration endgültig festgelegt wird. Dies trägt dazu bei, das Risiko des Kaufs einer Maschine zu verringern, die den tatsächlichen Produktionsanforderungen nicht gerecht wird.

2.2 Schweißprozess und Produktstruktur

Das Widerstandsschweißen umfasst mehrere Prozessarten. Zu den gängigen Ausstattungsmöglichkeiten gehören Mittelfrequenz-Inverter-Punktschweißmaschinen, AC-Punktschweißmaschinen, Kondensatorentladungs-Punktschweißmaschinen, Buckelschweißmaschinen und Mehrpunktschweißsysteme.

Jeder Typ ist für bestimmte Anwendungen und Werkstückstrukturen konzipiert.

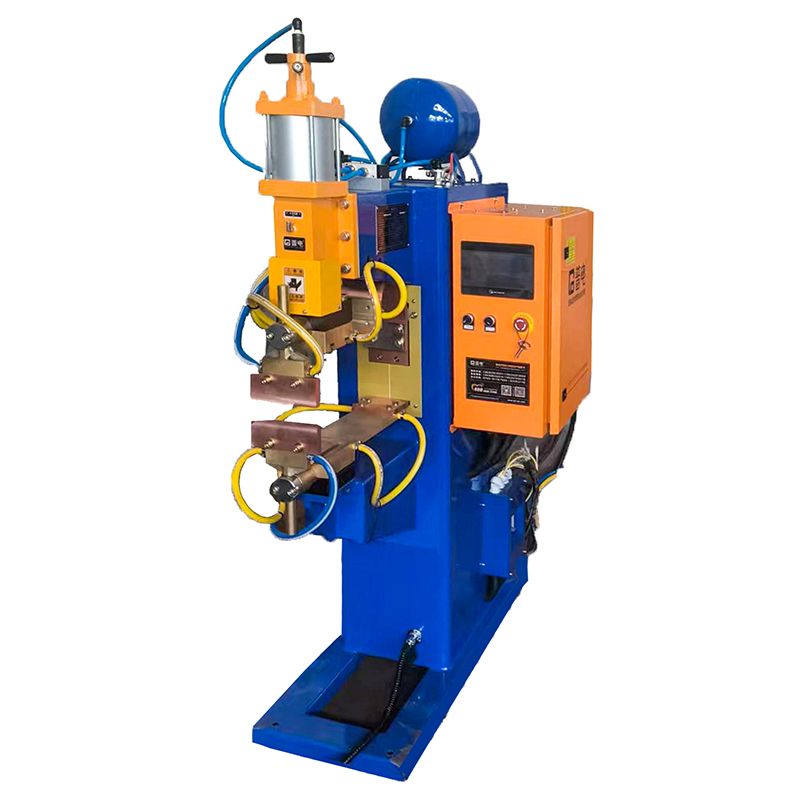

Punktschweißmaschinen

Punktschweißen wird häufig verwendet, um überlappende Metallbleche an bestimmten Schweißpunkten zu verbinden. Zu den typischen Anwendungen gehören die Blechfertigung, Automobilkomponenten, Metallgehäuse und Hardwareprodukte.

Buckelschweißmaschinen

Das Buckelschweißen eignet sich für Werkstücke mit ausgeprägten Vorsprüngen oder erhabenen Schweißpunkten. Zu den typischen Anwendungen gehören das Schweißen von Muttern, Bolzen und bestimmten gestanzten Metallkomponenten. Die passende Konfiguration hängt von der Werkstückstruktur und den Produktionsanforderungen ab.

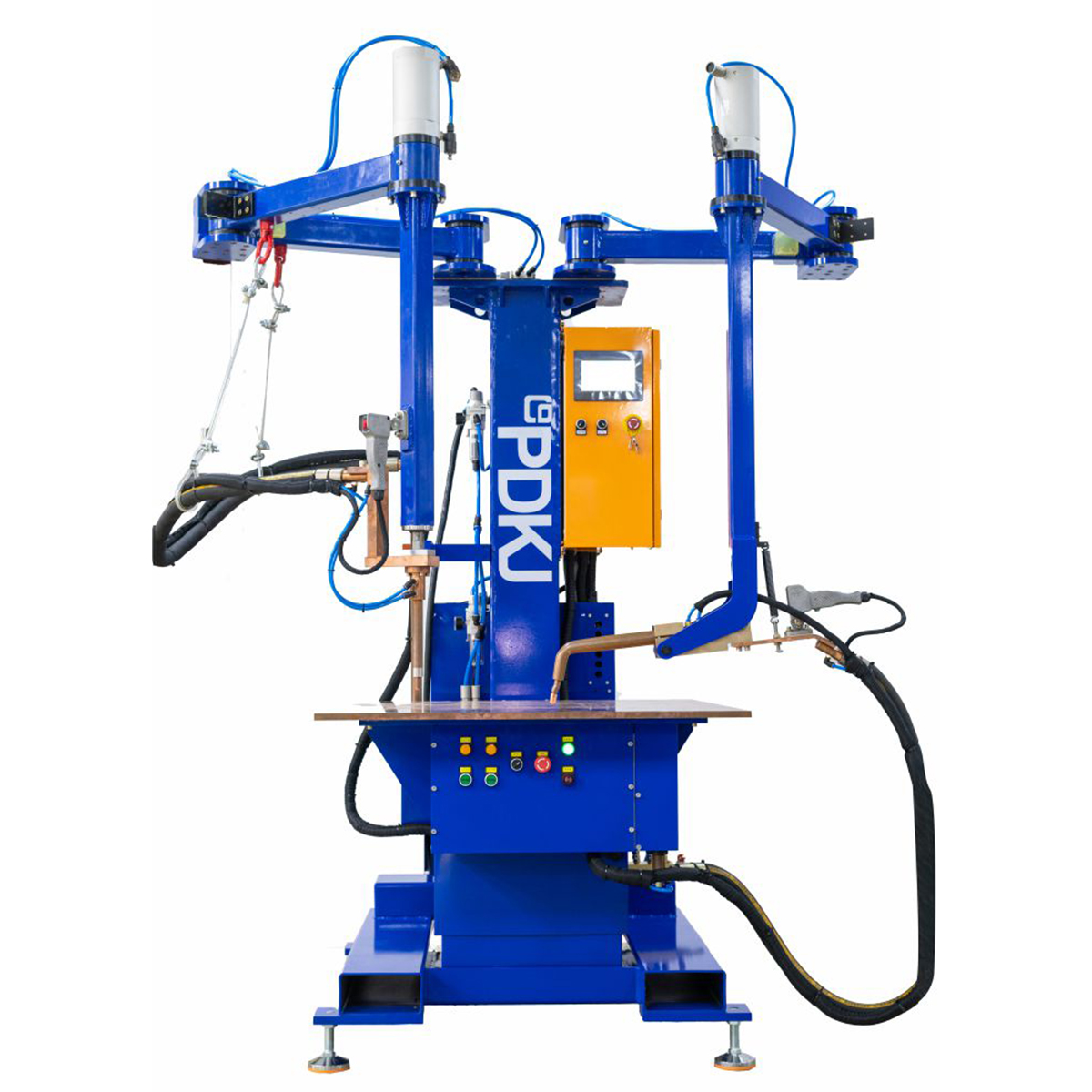

Mehrpunktschweißmaschinen

Wenn ein Werkstück mehrere Schweißnähte erfordert, kann eine Mehrpunktschweißmaschine oder ein automatisiertes Schweißsystem die Produktionseffizienz verbessern. Die Ausrüstung sollte entsprechend der Anzahl und Verteilung der Schweißpunkte, der Elektrodenanordnung und der erforderlichen Zykluszeit ausgewählt werden.

Kundenspezifische Widerstandsschweißmaschinen

Einige Komponenten haben spezielle Formen, Positionierungsanforderungen oder Produktionszyklen. Beispiele hierfür sind Pleuel, Sensorkomponenten und Metallhalterungen. In diesen Fällen kann eine kundenspezifische Schweißmaschine entsprechend dem Werkstück, der Vorrichtung, den Schweißpositionen und dem Produktionsprozess entworfen werden.

Der richtige Ansatz besteht darin, zunächst den erforderlichen Schweißprozess zu identifizieren und dann die Ausrüstung auszuwählen. Die Auswahl einer Nennleistung vor der Bestätigung des Prozesses kann zu einer ungeeigneten Konfiguration führen.

2.3 Schweißstromversorgung und Steuerungsmöglichkeiten

Die Schweißstromversorgung ist ein Kernbestandteil einer Widerstandsschweißmaschine. Verschiedene Stromversorgungstechnologien bieten unterschiedliche Stromeigenschaften, Steuerungsmethoden und Anwendungseignung.

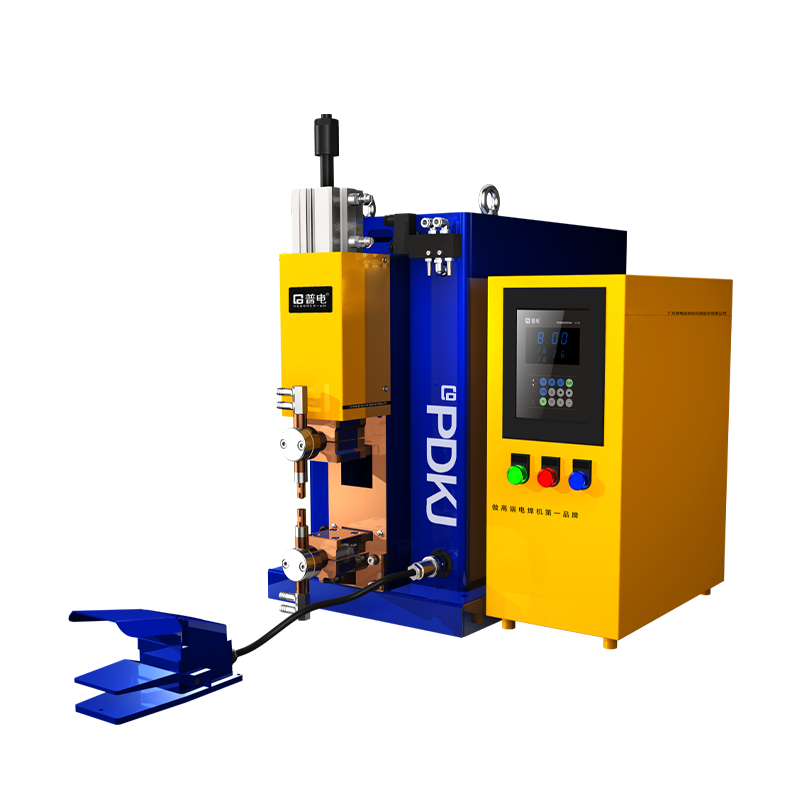

Mittelfrequenz-Inverter-Widerstandsschweißmaschinen verwenden beispielsweise häufig eine kontrollierte Stromabgabe und können Regelungsfunktionen für Anwendungen bieten, die konsistente Schweißparameter erfordern. Für geeignete konventionelle Schweißaufgaben sind Wechselstrom-Widerstandsschweißgeräte eine etablierte Option. Punktschweißgeräte mit Kondensatorentladung können in Anwendungen eingesetzt werden, bei denen die Freisetzung gespeicherter elektrischer Energie über einen kurzen Zeitraum von Vorteil ist.

Allerdings ist kein einzelner Stromversorgungstyp für jedes Werkstück geeignet.

Bei der Auswahl sollten Material, Dicke, Schweißnahtgröße, Produktionszyklus und Qualitätsanforderungen berücksichtigt werden.

Bei der Bewertung einer Maschine sollten Käufer Folgendes prüfen:

• Einstellbereich des Schweißstroms.

• Kontrolle der Schweißzeit und anderer Prozessparameter.

• Einfache Parametereinstellung und -anpassung.

• Wiederholbarkeit unter den vorgesehenen Produktionsbedingungen.

• Verfügbarkeit von Überwachungsfunktionen, die den Qualitätsanforderungen der Anwendung entsprechen.

Das Ziel besteht darin, ein Stromversorgungs- und Steuerungssystem auszuwählen, das zum tatsächlichen Schweißprozess passt, und nicht nur auf der Grundlage von Technologieetiketten eine Maschine auszuwählen.

2.4 Elektrodendesign, Schweißkraft und Maschinenstruktur

Manche Schweißprobleme werden nicht durch unzureichende Leistung verursacht. Sie können auf einen schlechten Elektrodenkontakt, eine ungeeignete Schweißkraft oder eine unzureichende Positionierung des Werkstücks zurückzuführen sein.

Elektrodenmaterial, Form, Abmessungen und Verschleißzustand beeinflussen die Stromübertragung und Wärmeverteilung. Auch eine zu hohe oder zu geringe Elektrodenkraft kann die Schweißnahtbildung beeinträchtigen.

Bei Werkstücken mit komplexen Formen oder engen Maßanforderungen sind die Positionierung der Vorrichtung und die mechanische Steifigkeit gleichermaßen wichtig.

Wenn für ein Produkt mehrere Schweißpunkte, das Schweißen von einer Seite oder der Zugang zu eingeschränkten Bereichen erforderlich sind, muss die Elektrodenanordnung einen zuverlässigen Kontakt mit den vorgesehenen Schweißstellen ermöglichen.

Aus diesem Grund sollten Käufer die gesamte Maschinenstruktur bewerten, einschließlich der Elektroden, des Drucksystems, der Vorrichtungen und der mechanischen Konfiguration – und nicht nur die Spezifikationen der Stromversorgung oder des Transformators.

2.5 Produktionszyklus- und Automatisierungsanforderungen

Bei der Produktion von Kleinserien und mehreren Sorten legen Hersteller möglicherweise Wert auf flexible Anpassungen, schnelle Umrüstungen und einfache Bedienung.

Für die Massenproduktion gewinnen andere Faktoren an Bedeutung, darunter die Anzahl der Schweißpunkte pro Werkstück, die Schweißzeit pro Teil, Be- und Entlademethoden, Geräteauslastung und Produktionskonsistenz.

Wenn für ein Werkstück mehrere Schweißpunkte erforderlich sind, kann ein Mehrpunkt-Schweißsystem eine Überlegung wert sein. Wenn das Produktdesign stabil ist und das Produktionsvolumen hoch ist, können spezielle Vorrichtungen, automatische Zuführung, Roboterhandhabung oder andere Automatisierungslösungen die Effizienz verbessern.

Allerdings ist ein höherer Automatisierungsgrad nicht automatisch die beste Wahl.

Hersteller sollten Produktionsvolumen, Produktwechselfrequenz, Arbeitskräfteverfügbarkeit, Fabriklayout und Investitionsbudget bewerten, bevor sie sich für den Kauf einer Standardmaschine oder eines maßgeschneiderten automatisierten Systems entscheiden.

2.6 Tatsächliche Schweißtestergebnisse

Gerätespezifikationen wie Nennleistung und Strombereich helfen Käufern dabei, potenzielle Maschinen zu prüfen, können jedoch die Schweißergebnisse an einem bestimmten Werkstück nicht vollständig vorhersagen.

Vor dem Kauf von Geräten für eine ungeprüfte Anwendung sollten Hersteller Probeschweißversuche an realen Werkstücken durchführen.

Wichtige Bewertungskriterien sind:

• Ob die Schweißnahtfestigkeit den Produktanforderungen entspricht.

• Ob das Aussehen der Schweißnaht den Akzeptanzkriterien entspricht.

• Ob übermäßige Spritzer, Einkerbungen oder Werkstückverformungen auftreten.

• Ob die Schweißergebnisse bei wiederholter Produktion konstant bleiben.

• Ob der Schweißzyklus die erforderliche Leistung erfüllt.

• Ob Elektrodenverschleiß und routinemäßige Wartung beherrschbar sind.

Mithilfe von Mustertests können potenzielle Probleme mit der Materialkompatibilität, der Positionierung der Vorrichtungen, den Prozessparametern und der Gerätekonfiguration erkannt werden, bevor die Maschine in Produktion geht.

Es bietet auch eine praktische Grundlage für die Bestätigung der Gerätespezifikationen und Abnahmeanforderungen.

3. Welche Widerstandsschweißmaschine eignet sich für unterschiedliche Produktionsanforderungen?

Die folgende Tabelle bietet einen allgemeinen Leitfaden für gängige Anwendungen und Prioritäten bei der Geräteauswahl.

Hierbei handelt es sich um allgemeine Auswahlrichtlinien. Die endgültige Gerätekonfiguration sollte durch Werkstückbewertung und Schweißtests bestätigt werden.

4. Fünf Dinge, die Sie vor dem Kauf einer Widerstandsschweißmaschine vorbereiten sollten

Um den Prozess der Geräteauswahl effizienter zu gestalten, sollten Einkaufsteams die folgenden Informationen vorbereiten.

1. Werkstückinformationen

Stellen Sie Produktzeichnungen, Fotos, Materialspezifikationen und Dickenmessungen bereit.

2. Schweißanforderungen

Geben Sie die Anzahl und Lage der Schweißpunkte, die erforderliche Schweißnahtfestigkeit, das Erscheinungsbild und etwaige spezielle Verbindungsanforderungen an.

3. Produktionsanforderungen

Definieren Sie die erwartete Tages- oder Schichtleistung, die Zykluszeit pro Werkstück, die Betriebsstunden und das Produktionsvolumen.

4. Anforderungen an die Ausrüstung

Klären Sie, ob die Anwendung eine manuelle Bedienung, vorrichtungsgestütztes Schweißen, Mehrpunktschweißen oder ein automatisiertes Produktionssystem erfordert.

5. Akzeptanzkriterien

Definieren Sie die erforderlichen Schweißergebnisse, Prüfmethoden, Konsistenzanforderungen und Liefer- oder Inbetriebnahmeerwartungen.

Je vollständiger die Informationen, desto einfacher ist es für einen Gerätehersteller, einen geeigneten Schweißprozess und eine geeignete Konfiguration zu empfehlen.

Wenn der Schweißprozess noch nicht vollständig etabliert ist, können Stichprobentests dabei helfen, die Machbarkeit zu überprüfen, bevor die endgültige Gerätespezifikation bestätigt wird.

5. Wählen Sie den Schweißprozess, bevor Sie die Leistungsbewertung festlegen

Bei der Auswahl eines Widerstandsschweißgeräts geht es nicht nur um den Leistungsvergleich. Die Schweißstromversorgung, die mechanische Struktur, das Elektrodensystem, die Steuerungsmethode und der Produktionszyklus müssen zusammenarbeiten, um die tatsächlichen Anwendungsanforderungen zu erfüllen.

Für herkömmliche Werkstücke kann eine Standardmaschine ausreichend sein. Für Produkte mit mehreren Schweißpunkten, komplexen Strukturen oder anspruchsvollen Produktionszyklen können Mehrpunktschweißgeräte oder kundenspezifische Schweißmaschinen besser geeignet sein.

Unabhängig vom Gerätetyp sollten Hersteller zunächst das Werkstückmaterial und die Schweißanforderungen ermitteln und dann die Ergebnisse durch tatsächliche Schweißtests überprüfen.
