Jakie są rodzaje elektrod?

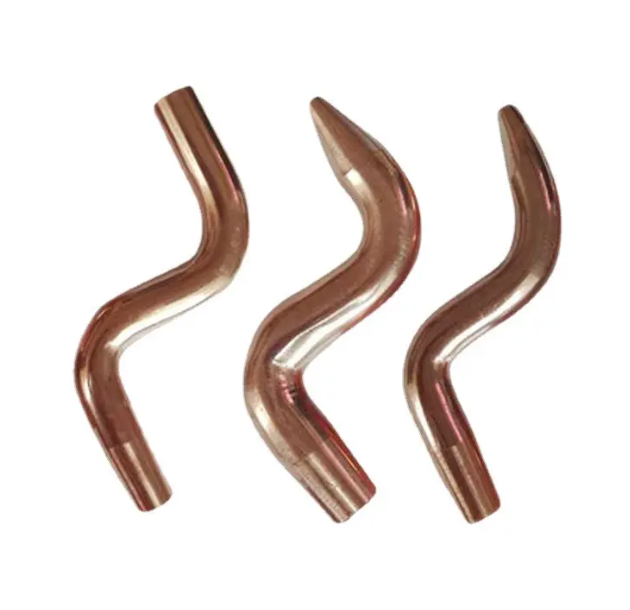

Wybór właściwej elektrody spawalniczej ma bezpośredni wpływ na stabilność łuku, penetrację spoiny i wytrzymałość złącza. Poruszanie się po ogromnej gamie Klasyfikacja elektrod miedzianych — eksploatacyjna i niezużywalna, elektroda otulona i TIG, powlekana i goła — może stanowić wyzwanie dla każdego koordynatora branżowego. Ten kompleksowy przewodnik analizuje te krytyczne kategorie spawania, aby pomóc Ci wybrać idealne dopasowanie do konkretnych metali nieszlachetnych i źródeł prądu.



Kluczowe dania na wynos

●  Druty rdzeniowe do spawania MMA (SMAW) muszą być cieńsze niż metal nieszlachetny, przy czym określone klasyfikacje AWS, takie jak E6010, E6011, E6013 lub E7018, określają wytrzymałość na rozciąganie, pozycje spawania i optymalne ustawienia mocy.

●  Głębokość powlekania waha się od gołych drutów stosowanych na specjalistycznej stali manganowej po wytłaczane powłoki o dużej wytrzymałości, które wytwarzają ochronne gazy redukujące i wolno stygnący żużel wyżarzania.

●  Nietopliwe elektrody TIG wykorzystują oznaczone kolorami stopy wolframu (czystego, torowanego lub cyrkonowanego) w celu ustalenia stabilności łuku i odporności na zanieczyszczenia w profilach prądu przemiennego lub stałego.

●  Grafit węglowy elektrody sklasyfikowane zgodnie z normą MIL-E-17777C zapewniają różne stopnie wydajności w przypadku przemysłowego żłobienia, cięcia i konfiguracji łuku dwuwęglowego.

●  Kompatybilność źródła zasilania decyduje o wyborze elektrody, gdzie prąd przemienny (AC) przeciwdziała szkodliwemu wydmuchowi łuku, a prąd stały (DC) kontroluje określone głębokości wnikania i prędkości przesuwu.

Kompleksowy przewodnik po elektrodach spawalniczych MMA (SMAW)

Zrozumienie rozmiarów drutu rdzeniowego i grubości metalu nieszlachetnego

Przemysłowe elektrody spawalnicze prętowe są produkowane w standardowym spektrum rozmiarów, które zazwyczaj waha się od 1/16 cala do 5/16 cala. Wybór właściwej średnicy nie jest dowolny; Podstawowa zasada inżynieryjna stanowi, że drut rdzeniowy musi być zawsze węższy niż określone materiały podstawowe, które spawasz. Jeśli drut rdzeniowy jest zbyt gruby, ciepło potrzebne do stopienia elektrody przeniknie przez cieńszy przedmiot obrabiany.

Kategoryzacja elektrod sztyftowych według składu materiału podstawowego

Aby zapewnić niezawodne połączenie strukturalne, należy dopasować skład chemiczny drutu rdzenia elektrody do przedmiotu obrabianego. Producenci zapewniają funkcjonalny podział wyspecjalizowanych metali rdzeniowych, w tym stali miękkiej, stali wysokowęglowej, żeliwa, materiałów nieżelaznych (niezawierających żelaza) i wysoce wyspecjalizowanych stopów. W ogólnej produkcji dominują elektrody ze stali miękkiej, natomiast warianty z żeliwa są projektowane tak, aby radzić sobie z unikalnymi właściwościami rozszerzalności cieplnej bloków silników i podstaw maszyn. Kompozycje metali nieżelaznych doskonale nadają się do produkcji aluminium lub miedzi, gdzie zanieczyszczenie żelazem mogłoby zniszczyć połączenie.

Wymagania dotyczące wytrzymałości na rozciąganie i nośności

Każda ukończona spoina musi być mocniejsza niż spawany metal nieszlachetny. W związku z tym wewnętrzny drut rdzeniowy i materiały topnikowe muszą spełniać lub przekraczać określoną nośność. Można łatwo rozszyfrować te właściwości mechaniczne, patrząc na standardowy system klasyfikacji Amerykańskiego Towarzystwa Spawalniczego (AWS). Pierwsze dwie cyfry czterocyfrowego kodu wskazują minimalną wytrzymałość na rozciąganie w tysiącach funtów na cal kwadratowy (PSI).

Możliwości spawania pozycyjnego (płaskie, poziome, pionowe i nad głową)

Grawitacja działa na roztopioną kałużę podczas wytwarzania w pozycji odbiegającej od pozycji. Z tego powodu różne składy elektrod są starannie projektowane tak, aby zamarzały z różną szybkością i przeciwdziałały grawitacji w pozycjach płaskich, poziomych, pionowych lub nad głową. Możesz zidentyfikować te możliwości pozycyjne, patrząc bezpośrednio na trzecią cyfrę klasyfikacji AWS. Liczba „1” oznacza elektrodę pracującą we wszystkich pozycjach, która wykorzystuje szybko zamarzającą kałużę do utrzymywania stopionego metalu na miejscu podczas przejść pionowych lub nad głową.

Rola mieszanki proszków żelaza w powłokach topnikowych

Wiele nowoczesnych, wysokowydajnych materiałów spawalniczych zawiera dużą ilość proszku żelaza bezpośrednio w mieszankach topników. W preparatach takich jak E7018 ta mieszanka proszku żelaza może stanowić do 60% powłoki. Podczas spawania intensywna energia cieplna łuku przekształca ten proszek w dodatkową stopioną stal. Ta dynamika znacznie zwiększa szybkość osadzania, umożliwiając Twojemu zespołowi szybsze wypełnianie połączeń, zwiększenie ogólnej wydajności produkcji i uzyskanie gładszego wyglądu ściegu spoiny.

Oznaczenia miękkiego łuku dla cienkich mierników i złego dopasowania

Cienkie blachy i słabo przygotowane złącza z nieregularnymi szczelinami wymagają precyzyjnej kontroli termicznej. W takich sytuacjach należy wybrać elektrody posiadające oznaczenie łuku miękkiego. Miękki łuk zapewnia szerszy, mniej agresywny profil termiczny, który minimalizuje ryzyko przepalenia cienkich przewodów. Opcje takie jak E6012 i E6013 to klasyczne rozwiązania o niskiej penetracji. Zapewniają początkującym i zespołom produkcyjnym doskonałą kontrolę nad kałużami w przypadku niedoskonałych dopasowań lub lekkich komponentów.

Szybkie zamrażanie i wybór we wszystkich pozycjach (E6010 vs. E6011)

Jeśli Twój projekt wymaga odbiegających od idealnych warunków powierzchniowych, standardem branżowym są elektrody celulozowe, takie jak E6010 i E6011. Posiadają wyjątkową zdolność wnikania głęboko w intensywną rdzę, olej, zgorzelinę walcowniczą i inne zanieczyszczenia powierzchniowe, aby zapewnić solidną spoinę. Chociaż mają podobną wydajność w zakresie głębokiej penetracji, E6010 działa wyłącznie na prądzie stałym (DC), podczas gdy E6011 oferuje wszechstronne działanie zarówno na źródłach prądu przemiennego (AC), jak i prądu stałego (DC).



Klasyfikacja elektrod ze względu na głębokość ekranowania i powłoki

Gołe elektrody i ograniczenia dotyczące ciągnienia drutu

Elektrody gołe reprezentują najprostszą kategorię, składającą się z nieizolowanych drutów zaprojektowanych do bardzo specyficznych zastosowań docelowych. Opcje te nie zawierają powłok chemicznych na powierzchni poza minimalną ilością smarów wymaganych podczas procesu ciągnienia drutu. Chociaż te resztkowe związki ciągnące mają bardzo niewielki wpływ stabilizujący na strumień łuku, są one generalnie nieistotne dla ochrony przemysłu ciężkiego. W związku z tym gołe druty są zarezerwowane do zadań niszowych, takich jak spawanie stali manganowej lub w instalacjach zautomatyzowanych, w których wprowadzany jest oddzielny gaz osłonowy.

Elektrody powlekane światłem i stabilizacja strumienia łuku

Elektrody spawalnicze o lekkiej powłoce charakteryzują się precyzyjnym, jednolitym składem chemicznym, nakładanym poprzez mycie powierzchni, zanurzanie, szczotkowanie, natryskiwanie, bębnowanie lub wycieranie. Te lekkie powłoki, umieszczone w serii E45 w standardowym systemie identyfikacji, zostały zaprojektowane w celu poprawy wydajności strumienia łuku. Powłoka chemiczna zmienia napięcie powierzchniowe stopionego jeziorka. Ta zmiana powoduje, że kuleczki cieczy opuszczające końcówkę elektrody stają się mniejsze i częstsze, co bezpośrednio pomaga uzyskać bardziej równomierny przepływ metalu. Co więcej, powłoki te wprowadzają łatwo zjonizowane materiały na ścieżkę łuku, zwiększając stabilność łuku poprzez utrzymanie stałego ładunku elektrycznego.

Elektrody łukowe (ciężko powlekane) i formacje żużlowe

W przypadku łuku ekranowanego lub elektrod o dużej powłoce wykorzystuje się znaczną warstwę topnika nałożoną na drut rdzeniowy poprzez zanurzenie lub wytłaczanie pod wysokim ciśnieniem. Zapewniają podwójną warstwę ochrony, wytwarzając osłonę gazu redukującego wokół strefy łuku, jednocześnie tworząc gęsty osad żużla nad jeziorkiem stopionego. Ten ciężki żużel odgrywa kluczową rolę metalurgiczną, ponieważ krzepnie w stosunkowo wolnym tempie. Utrzymując energię cieplną w ściegu spoiny, umożliwia powolne schłodzenie i krzepnięcie metalu znajdującego się pod spodem. To powolne chłodzenie powoduje efekt wyżarzania, eliminuje uwięzienie szkodliwych gazów i pozwala, aby stałe zanieczyszczenia unosiły się nieszkodliwie na powierzchnię, zanim kałuża stwardnieje.



Preparaty chemiczne powłok ciężkich elektrod

Powłoki celulozowe do ochrony strefy gazowej

Skład chemiczny powłok celulozowych w dużej mierze opiera się na rozpuszczalnej bawełnie lub alternatywnych formach celulozy organicznej. Producenci łączą te włókna organiczne z małymi, precyzyjnymi ilościami sodu, potasu, tytanu i wybranych minerałów. Poddana działaniu ekstremalnego ciepła łuku spawalniczego celuloza spala się szybko, tworząc osłonę gazową redukującą dużą prędkość zarówno wokół strumienia łuku, jak i bezpośredniej strefy spawania. Ta bariera gazowa blokuje kontakt tlenu i azotu atmosferycznego ze stopionym jeziorkiem, zapobiegając kruchości i porowatości powodowanej przez ekspozycję atmosferyczną.

Powłoki mineralne do rafinacji metalurgicznej

Powłoki mineralne wykorzystują substancje nieorganiczne, takie jak krzemian sodu, glina i różne tlenki metali. Zamiast polegać na osłonie gazowej, te zawierające duże ilości minerałów topniki topią się bezpośrednio w ciekły żużel pokrywający jeziorko spawalnicze. Substancje te aktywnie rozpuszczają i redukują szkodliwe zanieczyszczenia, takie jak siarka, fosfor i tlenki, zawarte w stopionym metalu. Wychwytując te zanieczyszczenia, zanim uszkodzą osad, powłoki mineralne zapewniają wyjątkowo czystą, wysokiej jakości strukturę spoiny.

Syntetyczne kombinacje o niskiej zawartości wodoru i stopów

Zaawansowane spawanie przemysłowe często wymaga wyrafinowanych powłok łączących zalety formuł mineralnych i celulozowych. Opcje o niskiej zawartości wodoru, takie jak E7016 i E7018, zostały zaprojektowane tak, aby całkowicie utrzymywać wilgoć poza strefą łuku, zapobiegając pękaniu wywołanemu wodorem w stalach o wysokiej wytrzymałości. Dodatkowo metalurdzy mogą modyfikować właściwości fizyczne i wytrzymałość mechaniczną końcowego napoiny spawalniczej, wprowadzając określone pierwiastki stopowe bezpośrednio do tej powłoki topnikowej. Gdy powłoka topi się, te pierwiastki stopowe wtapiają się w basen, zmieniając jego właściwości chemiczne i umożliwiając wyższe bezpieczne prędkości podróży.



Niezużywalne elektrody wolframowe do spawania TIG (GTAW)

Kodowanie kolorami i skład chemiczny elektrod TIG

Spawanie łukiem wolframowym w gazie (TIG) wykorzystuje nietopliwe elektrody wolframowe podzielone na trzy podstawowe typy: czysty wolfram, wolfram z zawartością od 1 do 2 procent toru i wolfram zawierający od 0,3 do 0,5 procent cyrkonu. W branży stosuje się prosty, malowany system kodowania kolorami na końcówce pręta, aby zapewnić szybką identyfikację na hali produkcyjnej:

●  Zielony: Formuły czystego wolframu (czystość 99,5%).

●  Żółty: stop z 1% toru.

●  Czerwony: Stop zawierający 2% toru.

●  Brązowy: Stop z dodatkiem 0,3 do 0,5 procent cyrkonu.

Pręty z czystego wolframu są ograniczone do mniej krytycznych operacji, ponieważ mają niższą obciążalność prądową i niższą odporność na zanieczyszczenia powierzchni niż warianty stopowe.

Wskaźniki wydajności torowanej i cyrkonowej

Opcje torowane stanowią znaczący skok wydajności w porównaniu z czystym wolframem. Dodatek toru zapewnia wyższą moc wyjściową elektronów, łatwiejsze zajarzanie łuku, doskonałą stabilność łuku i dłuższą żywotność przy wymagających obciążeniach termicznych. Warianty cyrkonowe zazwyczaj sprawdzają się w połowie drogi pomiędzy opcjami z czystego wolframu i torowane. Jednakże pręty ze stopu cyrkonu wykazują wyjątkową stabilność działania w połączeniu z zasilaniem prądem przemiennym (AC), co czyni je idealnymi do wysokiej jakości wyrobów aluminiowych.

Geometria punktu i kontrola łuku wysokiej częstotliwości

Aby uzyskać precyzyjną kontrolę łuku i wąski profil ściegu, należy precyzyjnie zeszlifować elektrody wolframowe ze stopu. Jednak utrzymanie tej ostrej geometrii ostrza jest trudne, jeśli używasz standardowego sprzętu prądu stałego z tradycyjną techniką rozruchu dotykowego. Rozruch dotykowy powoduje stępienie końcówki i wprowadza niepożądane wtrącenia wolframu do metalu spoiny. Aby zredukować wtrącenia i zachować geometrię końcówki, należy nałożyć prąd o wysokiej częstotliwości na zwykły obwód spawalniczy. Taka konfiguracja umożliwia łukowi przeskakiwanie szczeliny bez kontaktu fizycznego, chociaż stopy toru i cyrkonu mogą dłużej zachować swój spiczasty kształt, jeśli nie da się uniknąć rozruchu dotykowego.

Przedłużanie kubków gazowych i zapobieganie zanieczyszczeniom

Odległość, na jaką elektroda wolframowa wystaje poza osłonę gazu ochronnego, zależy całkowicie od układu spawanego złącza. W przypadku podstawowych połączeń doczołowych w lekkich materiałach wystarczające jest wydłużenie 3,2 mm, aby zachować doskonałą osłonę gazową. Wąskie konfiguracje zaokrągleń wymagają głębszego zasięgu, co powoduje konieczność wydłużenia z 6,4 mm do 12,7 mm. Podczas pracy trzymaj palnik lekko przechylony i ostrożnie dodawaj pręt wypełniający. Technika ta zapobiega zderzeniu się spoiwa z gorącą końcówką wolframową, eliminując poważne zanieczyszczenia, które wymagałyby zatrzymania, wyjęcia pręta i ponownego jego przeszlifowania.



Elektrody węglowe i grafitowe do cięcia łukiem powietrzno-węglowym

Specyfikacje wojskowe i klasyfikacje przemysłowe

American Welding Society nie publikuje standardowych wytycznych dotyczących elektrod węglowych. Zamiast tego zamówienia w przemyśle ciężkim opierają się na specyfikacji wojskowej MIL-E-17777C, zatytułowanej „Cięcie i spawanie elektrodami niepowlekanymi grafitem węglowym i miedzią”. Ta ścisła specyfikacja wojskowa ustanawia przejrzysty system klasyfikacji oparty na trzech podstawowych gatunkach handlowych: gładki, niepowlekany i pokryty miedzią.

Rozmiary, tolerancje i standardy zapewnienia jakości

Aby zapewnić bezpieczny i przewidywalny przepływ prądu elektrycznego podczas operacji przy wysokim natężeniu, norma MIL-E-17777C narzuca dokładne wymiary fizyczne. Dokument podaje ścisłe parametry średnicy i długości, wraz z wyraźnymi wymaganiami dotyczącymi tolerancji wielkości, monitorowania zapewnienia jakości, pobierania próbek partii i rygorystycznych testów wytrzymałości fizycznej. Te rygorystyczne standardy gwarantują, że pręty węglowe nie pękną ani nie rozłupują się pod wpływem ekstremalnych prądów przemysłowych.

Zastosowania o dużej wytrzymałości (żłobienie, cięcie i łuk podwójny)

Te wytrzymałe opcje z grafitem węglowym są przeznaczone raczej do cięcia termicznego, żłobienia i usuwania metalu niż do łączenia materiałów. Żłobienie łukowe powietrze-węgiel łączy pojedynczy pręt węglowy ze strumieniem sprężonego powietrza pod wysokim ciśnieniem w celu stopienia i natychmiastowego wydmuchania wadliwych spoin lub pękniętych odlewów. Alternatywnie, w procesach spawania łukiem dwuwęglowym wykorzystuje się jednocześnie dwie elektrody węglowe w celu wygenerowania intensywnego, niezależnego płomienia łuku do specjalistycznych, zlokalizowanych zastosowań związanych z ogrzewaniem i lutowaniem twardym.



Kompatybilność źródła zasilania: Elektrody prądu stałego (DC).

Różnicowanie odwrotnej polaryzacji (DCEP) w porównaniu z polaryzacją prostą (DCEN)

Spawanie prądem stałym wymaga jasnego wyboru pomiędzy dwiema konfiguracjami elektrycznymi: polaryzacją odwrotną i polaryzacją prostą. Odwrotna polaryzacja, czyli elektroda dodatnia (DCEP), łączy uchwyt spawalniczy z dodatnim zaciskiem zasilacza. Polaryzacja prosta, czyli elektroda ujemna (DCEN), łączy elektrodę z zaciskiem ujemnym. Ten wybór kierunku zasadniczo zmienia sposób rozprowadzania energii cieplnej w łuku, koncentrując ciepło albo na końcówce elektrody, albo bezpośrednio wewnątrz metalowej płyty podstawowej.

Kompromis między głębokością penetracji a szybkością podróży

Wybrana polaryzacja elektryczna zapewnia wyraźny kompromis operacyjny pomiędzy głębokością penetracji a prędkością poruszania się. W większości zastosowań elektrody o prostej polaryzacji (DCEN) skupiają mniej energii cieplnej w metalu nieszlachetnym, zapewniając płytszą penetrację korzenia. Ponieważ do utworzenia bezpiecznej kałuży potrzeba stopienia mniejszej ilości metalu, DCEN pozwala na znacznie większe prędkości spawania. I odwrotnie, odwrotna polaryzacja (DCEP) zapewnia głęboką penetrację złącza, co jest niezbędne w przypadku grubych płyt konstrukcyjnych, ale wymaga bardziej kontrolowanej, wolniejszej prędkości ruchu, aby zapobiec przepaleniu.

Możliwość dostosowania materiału do stali nieżelaznych i stopowych

Prąd stały pozostaje preferowanym wyborem do zasilania materiałów eksploatacyjnych ze stali nieżelaznej, gołej i wysokostopowej. Aby zmaksymalizować wydajność, Twój zespół musi dokładnie zapoznać się z zaleceniami producenta dotyczącymi każdego typu elektrody. Te wskazówki techniczne opisują idealne pary metali nieszlachetnych i oferują krytyczne korekty, aby przeciwdziałać nieprawidłowemu dopasowaniu złącza lub nietypowym warunkom środowiskowym.



Kompatybilność źródła zasilania: Elektrody prądu przemiennego (AC).

Łagodzenie wyładowań łukowych w ograniczonych przestrzeniach i ciężkich płytach

Prąd przemienny staje się wysoce pożądany, gdy Twój zespół musi spawać w ciasnych, ograniczonych przestrzeniach lub pracować z grubymi sekcjami stalowymi wymagającymi wysokiego poziomu prądu. Te ciężkie konfiguracje często generują silne kierunkowe pola magnetyczne, które powodują zjawisko znane jako wydmuch łuku. Uderzenia łuku odchylają łuk w sposób nieregularny, powodując poważne rozpryski, pęcherze strukturalne, uwięzione wtrącenia żużla i całkowity brak wtopienia wzdłuż złącza. Ponieważ prąd przemienny szybko zmienia swój kierunek elektryczny, zapobiega on tworzeniu się kierunkowych pól magnetycznych, skutecznie eliminując wyładowania łuku.

Dynamika zużycia elektrod (AC vs. DCEN)

Gdy w procesie przemysłowym do cięcia lub żłobienia wykorzystuje się tylko jedną elektrodę węglową, prąd stały o polaryzacji prostej (DCEN) jest lepszy od prądu przemiennego. Praca pojedynczego pręta węglowego w obwodzie prądu stałego o prostej polaryzacji gwarantuje, że końcówka elektrody będzie zużywać znacznie mniej energii podczas pracy. Ta dynamika wydłuża żywotność materiałów eksploatacyjnych i zmniejsza częstotliwość wymiany prętów podczas długich serii produkcyjnych.



Wniosek

Wybór właściwej elektrody spawalniczej wpływa na stabilność łuku, głębokość wtopienia i ogólną jakość spoiny. Przed rozpoczęciem projektu operatorzy przemysłowi muszą ocenić skład chemiczny metali nieszlachetnych, pozycje spawania i polaryzację źródła zasilania pod kątem wyraźnych specyfikacji producenta. Zaawansowane źródła prądu i najwyższej klasy systemy spawalnicze firmy PDKJ zapewniają precyzyjną kontrolę elektryczną i stabilność niezbędną do maksymalizacji wydajności dowolnego typu elektrody. Wybierając wysokowydajne systemy firmy PDKJ, Twój zakład produkcyjny może poprawić szybkość osadzania, wyeliminować defekty i zapewnić wyniki zgodne z przepisami we wszystkich operacjach produkcyjnych.



Często zadawane pytania

P: Jakie są główne typy elektrod stosowanych w przemysłowym spawaniu łukowym?

Odp.: Do głównych typów elektrod zaliczają się elektrody zużywalne, sklasyfikowane według powłok topnikowych, takich jak celuloza lub minerały, oraz nietopliwe pręty wolframowe stopowane torem lub cyrkonem.

P: W jaki sposób różne elektrody wpływają na penetrację spoiny podczas produkcji?

Odp.: Elektrody o grubej powłoce zapewniają głęboką penetrację dzięki odwrotnej polaryzacji (DCEP), podczas gdy elektrody o lekkiej powłoce lub o prostej polaryzacji (DCEN) ograniczają penetrację, zapewniając większe prędkości posuwu cienkiego metalu.

P: Dlaczego elektrody wolframowe muszą być stopowe w przypadku operacji TIG?

Odp.: Stopowe elektrody wolframowe przewyższają czyste warianty, zapewniając wyższą wydajność prądową, łatwiejsze zajarzanie łuku, zwiększoną stabilność i doskonałą odporność na zanieczyszczenia powierzchni.

P: Co powoduje przedmuch łuku i jak rozwiązują go określone elektrody?

Odp.: Wysokie prądy generują pola magnetyczne, które powodują wydmuch łuku; przejście na elektrody kompatybilne z prądem zmiennym eliminuje to odchylenie, zapobiegając powstawaniu pęcherzy i wtrąceń żużla.
